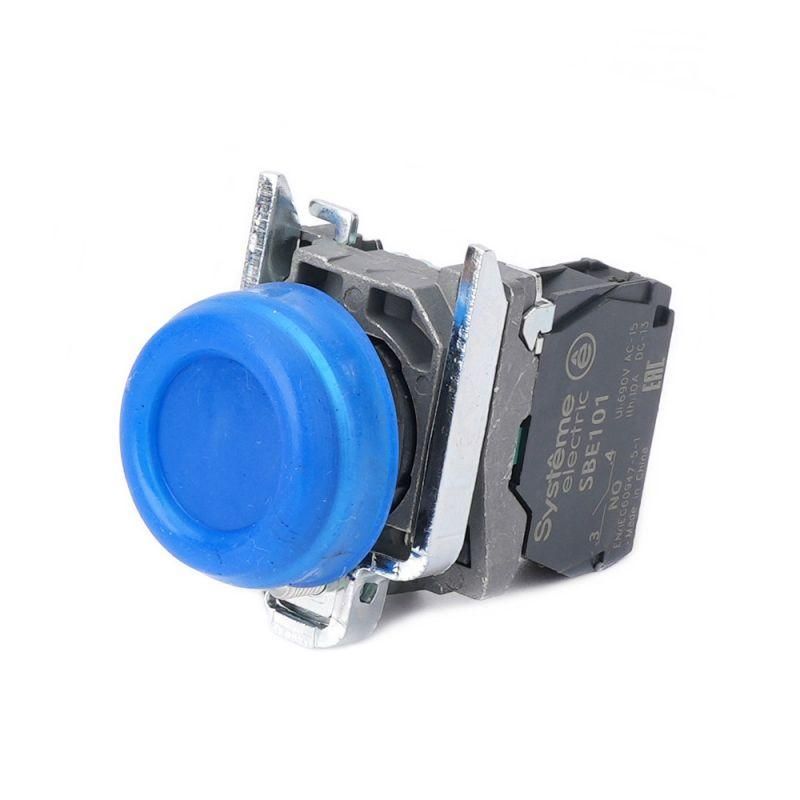

Кнопка модульная SB4 в сборе 22мм выступающая с возвратом металл 1НО син. SE SB4BP61 APC

Кнопка в сборе модульная 22мм выступающая с возвратом металл 1НО син. SE (артикул sb4bp61) от бренда Systeme Electric - это надёжный коммутационный элемент с механическим самовозвратом, предназначенный для установки на панели управления промышленного оборудования. Металлический корпус и высокая степень защиты делают её устойчивой к жестким условиям эксплуатации.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: запуск, остановка, сброс или активация сигналов. Подходит для систем автоматизации, где требуется однократное замыкание цепи с последующим возвращением в исходное положение. Применяется в шкафах управления, на станках, конвейерах, насосных станциях, в зонах с повышенной влажностью или пылью.

Технические характеристики

• Тип механизма: самовозврат - после нажатия кнопка возвращается в исходное положение за счёт внутренней пружины
• Количество нормально открытых (НО) контактов: 1 - замыкает цепь только при нажатии
• Рабочее напряжение: до 380 В переменного тока
• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер
• Конструкция: выступающая форма - толкатель выдвинут из поверхности, обеспечивает удобное нажатие даже в перчатках
• Материал переднего кольца: металл - повышает прочность и долговечность
• Степень защиты: IP65 - полностью защищена от пыли и струй воды под давлением
• Цвет: синий - соответствует стандартным цветовым кодам для командных устройств
• Форма линзы: круглая - совместима с большинством типов световой индикации
• Способ подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2
• Способ монтажа: на лицевую панель - фиксируется через резьбовое крепление с гайкой сзади

Совместимость и монтаж

Кнопка в сборе модульная 22мм выступающая с возвратом металл 1НО син. SE совместима с любыми панелями толщиной до 6 мм. Для установки необходимо просверлить отверстие точно 22,5 мм - меньшее отверстие не позволит вставить кнопку, большее - нарушит герметичность. Крепится с помощью метрической резьбы M22x1,5 и контргайки, входящей в комплект. После монтажа проверьте плотность посадки: щель между панелью и передним кольцом должна отсутствовать. Подключение проводов - к винтовым клеммам, расположенным внутри корпуса. Не допускается перегрузка по току - максимальный ток не указан, поэтому используйте согласно нагрузке контактов 1НО.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях пыли, влаги и мытья струёй воды. Соответствие стандартам IEC/EN 60947-5-1 для кнопочных аппаратов подтверждается сертификатами производителя Systeme Electric. Напряжение 380 В позволяет использовать кнопку в трёхфазных сетях промышленного типа. Цвет синий соответствует рекомендациям EN 60204-1 для функций “пуск”.

Преимущества

• Металлический корпус устойчив к механическим воздействиям и коррозии
• Высокая выступающая форма обеспечивает чёткое управление даже в условиях ограниченного доступа
• IP65 - подходит для агрессивных сред: цеха, улицы, пищевые производства
• Самовозврат исключает необходимость в постоянном удержании - снижает риск ошибок оператора
• Винтовое подключение - надёжнее, чем быстроразъёмные, особенно при вибрациях

Ограничения применения

• Не предназначен для частого импульсного включения - длительные циклы нажатий (>1000 в час) могут снизить срок службы пружины
• Не имеет встроенной индикации - для светового указания нужен внешний индикатор
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не рассчитана на постоянное напряжение выше 380 В - превышение может вызвать пробой изоляции
• Подходит только для монтажа в панели; не является встраиваемой или врезной моделью

Примеры использования

• Управление пуском станка ЧПУ - синяя кнопка с возвратом для старта процесса
• Аварийная остановка конвейера - в составе группы кнопок с красными аварийными
• Сигнализация вентиляционной системы - включение/выключение вентилятора
• Шкаф управления освещением в подземном паркинге - благодаря IP65 работает в сыром воздухе
• Пульт управления насосной станцией - в условиях пыли и влаги на объектах ЖКХ

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка требует минимум 30 мм свободного пространства сзади для крепления и подвода проводов
• Используйте термоусадочные трубки на концах проводов - предотвращает случайное замыкание в клемме
• Не затягивайте крепёж слишком сильно - можно деформировать резьбу или пластиковую вставку внутри корпуса
• При использовании в вибрирующей среде - дополнительно закрепите провода хомутиками, чтобы избежать обрыва
• Для группового монтажа нескольких кнопок - соблюдайте интервал не менее 25 мм между центрами, чтобы не мешать друг другу
• Если нужна индикация - выбирайте модели с линзой под LED, совместимые с внешним источником питания 24 В
