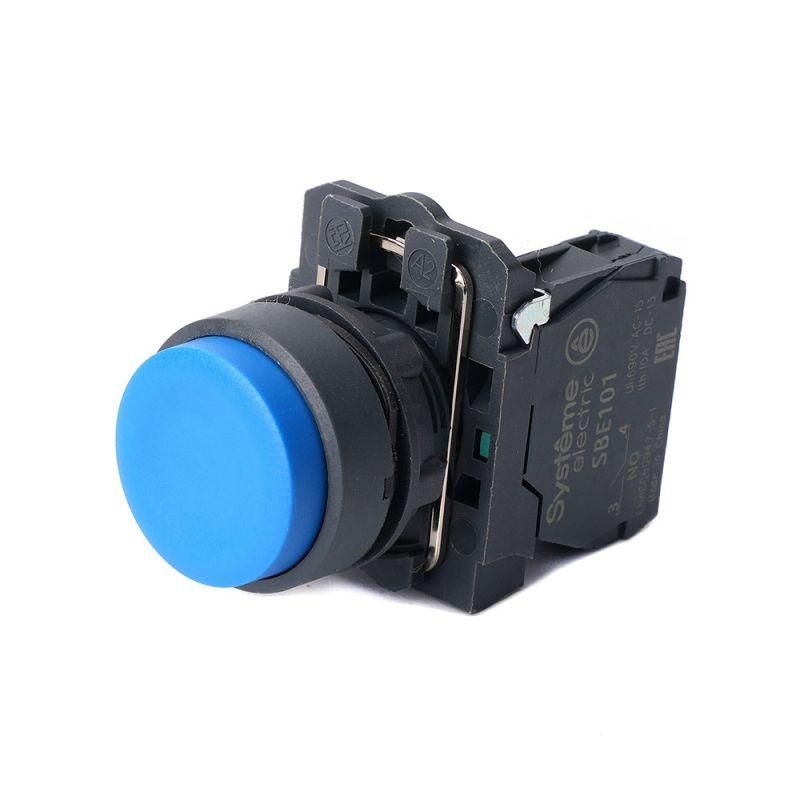

Кнопка модульная SB5 в сборе 22мм выступающая с возвратом пластик 1НО син. SE SB5AL61 APC

Кнопка в сборе модульная 22мм выступающая синяя с возвратом пластик 1НО SE от бренда Systeme Electric (артикул sb5al61) - это надёжный коммутирующий элемент для управления оборудованием на промышленных объектах. Её конструкция обеспечивает устойчивость к запылённой и влажной среде, а самовозврат позволяет легко возвращать кнопку в исходное положение после нажатия.

Назначение и область применения

Эта кнопка предназначена для ручного управления электрическими цепями в условиях промышленной автоматизации. Она используется для запуска, остановки или изменения режима работы оборудования через замыкание одного нормально открытого контакта (1НО). Подходит для установки в панели управления, щитах распределения, на станках, конвейерах, насосных станциях и других устройствах, где требуется надёжный и долговечный интерфейс оператора.

Технические характеристики

• Диаметр монтажного отверстия: 22,5 мм - требует точного сверления под этот размер;
• Рабочее напряжение: до 380 В - рассчитана на использование в трёхфазных сетях переменного тока;
• Тип контакта: 1 нормально открытый (1НО) - замыкает цепь только при нажатии, размыкает при отпускании;
• Степень защиты: IP65 - полностью защищена от пыли и стойкая к струям воды из любого направления;
• Цвет кнопки: синий - соответствует стандартным цветовым кодам для командных устройств;
• Конструкция: высокая выступающая форма - удобна для нажатия даже в перчатках;
• Тип толкателя: цилиндрический выступающий - обеспечивает чёткий тактильный отклик;
• Материал переднего кольца: пластик - устойчив к химическим воздействиям, не проводит ток;
• Способ подключения: винтовые зажимы - совместимы с медными жилами до 2,5 мм2;
• Механизм: самовозврат - возвращает кнопку в исходное состояние без внешней помощи;
• Форма линзы: круглая - равномерно рассеивает свет при использовании с индикацией.

Совместимость и монтаж

Кнопка в сборе модульная 22мм выступающая синяя с возвратом пластик 1НО SE монтируется в панель через отверстие диаметром 22,5 мм. Переднее кольцо фиксируется снаружи, а внутренняя часть крепится гайкой. Для правильной установки необходимо:

• Использовать отверстие точно 22,5 мм - меньшее вызовет повреждение корпуса, большее - снижение степени защиты;
• Не затягивать гайку слишком сильно - это может деформировать пластиковый корпус;
• Подключать провода только к винтовым клеммам - не допускается пайка или опрессовка без предварительной проверки совместимости;
• Устанавливать в вертикальном или горизонтальном положении - угол монтажа не влияет на работу механизма.

Безопасность и стандарты

Кнопка соответствует требованиям IP65, что делает её безопасной для использования в помещениях с повышенной влажностью, пылью или возможным мытьём. Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нагреве. Напряжение 380 В соответствует классу безопасности для промышленного оборудования, однако не рекомендуется использовать в цепях выше указанного значения.

Преимущества

• Высокая степень защиты IP65 - работает в сложных условиях без потери функциональности;
• Пластиковая конструкция - легче металлических аналогов, не корродирует, не требует специального обслуживания;
• Чёткий самовозврат - минимизирует риск случайного длительного включения;
• Синий цвет - стандартизирован для командных функций, легко узнаваем оператором;
• Простое винтовое подключение - не требует специальных инструментов для монтажа и ремонта.

Ограничения применения

• Не предназначен для частого импульсного использования более 1000 циклов/час - может снизить срок службы механизма;
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX или IECEx;
• Пластиковый корпус не выдерживает механических ударов - не устанавливается там, где есть риск столкновений или падения инструментов;
• Не имеет встроенной индикации - для световой сигнализации требуется внешний источник.

Примеры использования

• Запуск и остановка конвейера на пищевом производстве;
• Аварийная остановка станка с ЧПУ;
• Включение насоса в системе водоснабжения;
• Управление освещением в техническом помещении;
• Командный пункт на объекте ЖКХ - управление вентиляцией или насосами.

Практические советы

• Перед установкой проверьте глубину панели - кнопка выступает достаточно высоко, чтобы не задевать соседние элементы;
• Если планируете использовать несколько кнопок рядом - соблюдайте минимальный шаг между отверстиями 40–50 мм для удобства доступа;
• Для увеличения срока службы избегайте постоянного давления на кнопку - она не предназначена для удержания в нажатом состоянии;
• При замене старой кнопки - сравните диаметр отверстия и тип крепления; модель sb5al61 совместима со многими изделиями серии SB5 от Systeme Electric;
• При необходимости подключения нескольких цепей используйте дополнительные модули - эта кнопка имеет только один контакт 1НО.
