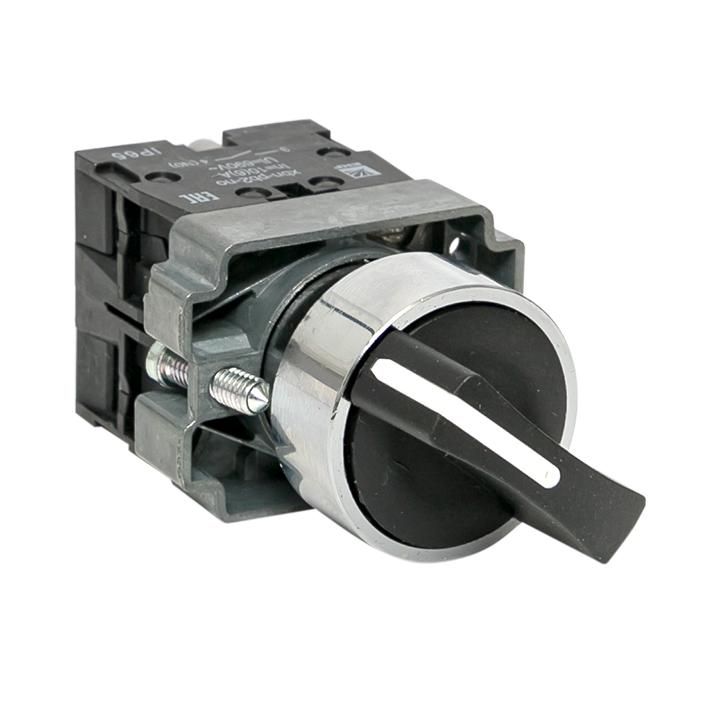

Переключатель BD33 3P короткая ручка 2NO IP65 PROxima | xb2-bd33-65 EKF

Переключатель EKF PROxima BD33 3P с короткой ручкой и IP65 - надёжное коммутационное устройство для включения и выключения двух цепей переменного тока в условиях запылённости и воздействия воды. Подходит для установки на панели оборудования, где важна компактность и устойчивость к внешним факторам.

Назначение и область применения

Переключатель EKF PROxima BD33 3P предназначен для ручного переключения электрических цепей переменного тока с частотой 50–60 Гц и напряжением до 230 В. Он имеет два нормально разомкнутых контакта (2NO) и три положения: «выключено» и два активных состояния. Устройство применяется там, где требуется выбрать один из двух рабочих режимов - например, переключение между двумя источниками питания, управление двумя двигателями или изменение направления работы устройства.

Подходит для установки на пультах управления, щитах автоматизации, станках, конвейерах, системах вентиляции и других объектах промышленного и бытового назначения, где есть риск попадания пыли и брызг воды.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Количество положений: 3 (центральное - выключено, два крайних - включены)
• Количество нормально разомкнутых контактов: 2 (2NO)
• Количество переключающих контактов: 0 - нет контактов, которые замыкаются при смене положения
• Тип элемента управления: поворотная рукоятка короткой формы
• Фиксация: механическая - рукоятка остаётся в выбранном положении без самовозврата
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 5 мм - минимальная высота, снижающая профиль на панели
• Цвет переднего кольца: серый
• Цвет рукоятки: чёрный
• Наличие переднего кольца: да - обеспечивает герметичную посадку и эстетичный вид

Совместимость и монтаж

Переключатель EKF PROxima BD33 3P монтируется в панель через круглое отверстие диаметром 22 мм. Переднее кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь. Для установки достаточно просверлить отверстие, вставить переключатель и закрутить гайку сзади - фиксация происходит без дополнительных креплений.

Подключение осуществляется через винтовые зажимы. Максимальное сечение провода - не указано, но для таких устройств обычно допускается до 2,5 мм2. Рекомендуется использовать жилы с наконечниками для надёжного контакта.

Установка возможна в вертикальной и горизонтальной плоскости. Направление поворота рукоятки - произвольное, функционально не влияет на работу.

Безопасность и стандарты

Переключатель соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Степень защиты IP65 позволяет использовать его в средах с повышенной влажностью, пылью и периодическими мойками. Соответствие стандартам IEC 60947-5-1 и GOST R 50030.5.1 реализовано в рамках серийного производства EKF PROxima.

Преимущества

• Короткая рукоятка занимает мало места - идеальна для плотно укомплектованных панелей
• Механическая фиксация исключает случайное переключение
• IP65 обеспечивает долгую службу даже в сложных условиях
• Серое переднее кольцо и чёрная рукоятка обеспечивают контрастность и удобство визуального определения положения
• Винтовое подключение совместимо с большинством стандартных проводов

Ограничения применения

• Не предназначен для работы с напряжением выше 230 В - превышение может вызвать пробой контактов
• Отсутствуют нормально замкнутые контакты - нельзя использовать для задач, требующих размыкания цепи при включении
• Не имеет подсветки - невозможно визуально определить состояние в темноте
• Не рассчитан на частое переключение более 1000 раз в час - длительная нагрузка может снизить срок службы
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Выбор между основным и резервным питанием насосной станции
• Переключение скоростей вентилятора (низкая / высокая)
• Активация одного из двух двигателей на конвейере
• Ручной контроль режима нагрева в термокамере
• Интерфейс управления на стенде испытаний оборудования

Практические советы

• При монтаже проверьте глубину панели - высота переключателя всего 5 мм, он не должен задевать за внутренние элементы
• Используйте шайбы и гайки с пластиковыми или резиновыми прокладками для усиления герметичности
• Обязательно отключите питание перед подключением проводов - даже при 230 В контакт может находиться под напряжением
• Для частого использования рекомендовано контролировать состояние контактов каждые 6–12 месяцев - особенно в условиях пыли
• Замена переключателя возможна без изменения отверстия - совпадают габариты с другими моделями серии BD33
