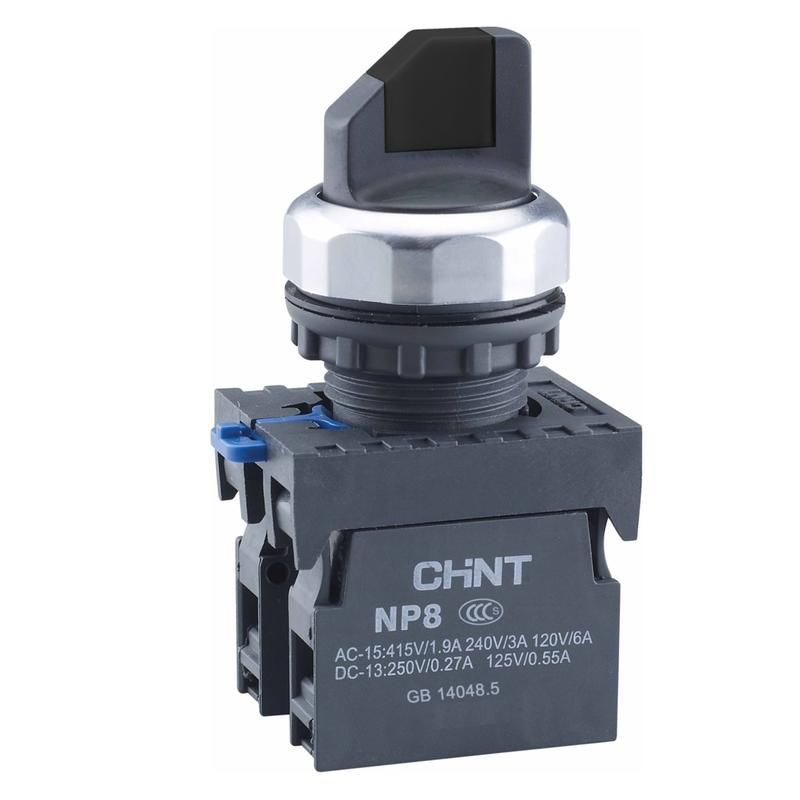

Переключатель без подсветки NP8-20X/332, 3 положения с возвратом, черная, 2НО, IP65 (R) | 578767 CHINT

Переключатель без подсветки NP8-20X/332 от CHINT - надёжный коммутационный аппарат с трёхпозиционным управлением и автоматическим возвратом в нейтральное положение. Подходит для управления оборудованием в условиях запылённости и влаги благодаря защите IP65. Артикул 578767 используется в промышленных системах, где важна точность и долговечность.

Назначение и область применения

Переключатель NP8-20X/332 предназначен для ручного управления электрическими цепями с двумя нормально открытыми контактами. Автоматический возврат в нейтральное положение позволяет использовать его там, где требуется временный сигнал - например, для запуска оборудования на короткий период или смены режима работы. Применяется в станках, конвейерах, системах автоматизации, испытательных стендах и других устройствах, требующих надёжного механического переключения.

Технические характеристики

• Количество положений: 3 (центральное нейтральное + два рабочих)
• Возвратный механизм: да (автоматически возвращается в нейтральное положение после освобождения)
• Количество нормально разомкнутых контактов: 2 (NO - замыкаются при переводе рычага в крайние положения)
• Количество переключающих контактов: 0 (нет NC-контактов)
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Диаметр отверстия для монтажа: 22 мм
• Тип элемента управления: ручка-переключатель
• Тип подключения: винтовые клеммы
• Цвет корпуса: чёрный
• Наличие переднего кольца: да (обеспечивает плотную фиксацию в панели)

Совместимость и монтаж

Переключатель NP8-20X/332 устанавливается в панель через круглое отверстие диаметром 22 мм. Переднее кольцо обеспечивает герметичное и прочное крепление. Для подключения используются винтовые зажимы - провода до 2,5 мм2 можно затянуть без инструментов. Модульная конструкция серии NP8 позволяет менять внутренние компоненты, но в данной модели подсветка отсутствует и не может быть добавлена. Установка возможна только в вертикальном или горизонтальном положении - не рекомендуется монтаж под углом более 45°.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Конструкция исключает случайное включение: возвратный механизм предотвращает самопроизвольное перемещение. Все винтовые клеммы имеют антиослабляющие элементы - это гарантирует сохранение контакта даже при вибрациях. Серия NP8 прошла тестирование на соответствие международным стандартам IEC 60947-5-1.

Преимущества

• Автоматический возврат снижает риск ошибочного оставления в активном состоянии
• Защита IP65 позволяет применять в сырых, пыльных и агрессивных средах
• Фиксирующее переднее кольцо устраняет люфт и повышает долговечность
• Винтовые клеммы обеспечивают надёжный контакт без необходимости пайки
• Модульная основа серии NP8 позволяет легко заменить неисправные части

Ограничения применения

• Не предназначен для постоянного удержания в одном из крайних положений - только для импульсного управления
• Отсутствует подсветка, что делает его менее удобным для работы в темноте
• Не совместим с высокочастотными переключениями - максимальная частота операций не более 60 раз в минуту
• Не рассчитан на взрывоопасные среды - не имеет сертификата ATEX
• Подключение только через винтовые клеммы - нельзя использовать быстроразъёмные соединители

Примеры использования

• Запуск насоса на время обслуживания - перевод ручки влево включает насос, отпускание - он выключается
• Выбор скорости конвейера: левое положение - медленный ход, правое - быстрый, центр - останов
• Аварийный останов станка: ручка в любом направлении отключает питание, затем возвращается в нейтраль
• Тестирование электронных модулей - временное подключение сигнала через один из двух NO-контактов

Практические советы

• При монтаже проверьте глубину отверстия - оно должно точно соответствовать 22 мм, иначе кольцо не закрепится
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковые детали
• Для проводов большего сечения используйте наконечники - они повысят надёжность контакта
• Если нужна подсветка - выбирайте другую модель серии NP8 с индексом /L
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно в условиях пыли
