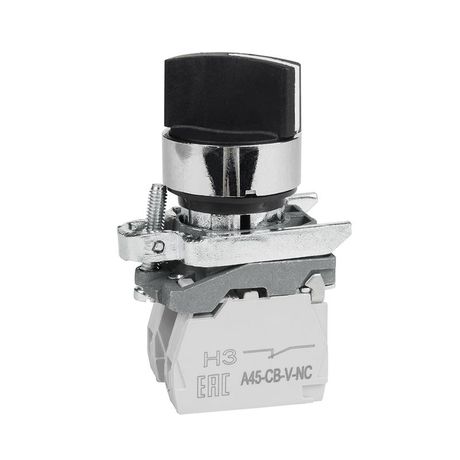

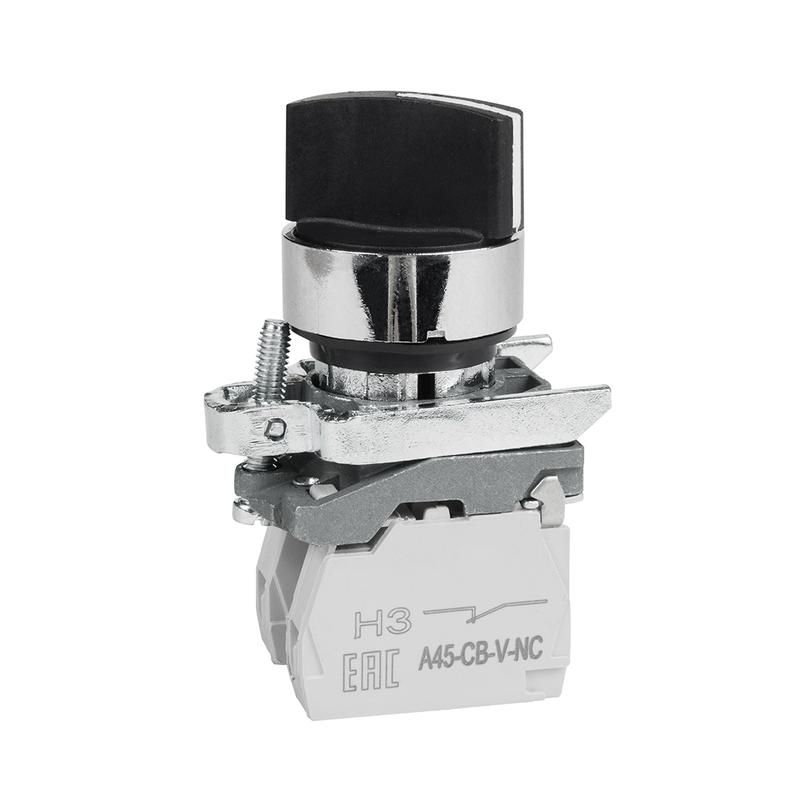

Переключатель OptiSignal D22 C4-S-53 3 положения с возвратом металл 2НО XB4BD53 КЭАЗ 332173

Переключатель 3 положения с возвратом металл 2 нормально-открытых контакта D22 C4-S-53 XB4BD53 от КЭАЗ - надёжный коммутационный аппарат с механическим возвратом в нейтральное положение, предназначен для управления цепями в жестких промышленных условиях. Металлическая конструкция и высокая степень защиты делают его устойчивым к запылённости, влаге и механическим воздействиям.

Назначение и область применения

Переключатель 3 положения с возвратом металл 2 нормально-открытых контакта D22 C4-S-53 XB4BD53 используется для ручного управления электрическими цепями, где требуется фиксация в двух рабочих состояниях и автоматический возврат в нейтральное положение. Подходит для систем управления станками, конвейерами, насосными установками, вентиляцией и другим оборудованием, требующим безопасной остановки после действия оператора. Применяется на объектах с повышенными требованиями к защите - в цехах с брызгами воды, пылью, агрессивной средой.

Технические характеристики

• Количество нормально-открытых (НО) контактов: 2
• Количество положений: 3 (центральное - нейтральное, два крайних - активные)
• Механизм возврата: пружинный, автоматический возврат в нейтральное положение после освобождения рукоятки
• Номинальное напряжение: до 690 В
• Тип элемента управления: поворотная рукоятка
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22,3 мм
• Способ подключения: винтовые зажимы
• Цвет корпуса/кнопки: черный
• Рабочая температура: от –50 C до +55 C
• Основание: металлическое, усиленное
• Наличие переднего кольца: да - обеспечивает герметичную посадку в панель

Совместимость и монтаж

Устройство монтируется через скобу на панель или шкаф. Диаметр отверстия 22,3 мм соответствует стандартному размеру для устройств серии D22. Перед установкой проверьте соответствие толщины панели и плотность фиксации скобы. Убедитесь, что провода подходящего сечения подключены к винтовым зажимам - максимальное усилие затяжки не указано, но рекомендуется соблюдать осторожность, чтобы не повредить контактные площадки. Переключатель 3 положения с возвратом металл 2 нормально-открытых контакта D22 C4-S-53 XB4BD53 совместим с кабелями до 2,5 мм2 (по типовой практике для таких контактов).

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленного оборудования. Высокая степень защиты IP65 позволяет использовать его в условиях, где возможны брызги, пылевые выбросы и частая мойка. Температурный диапазон от –50 до +55 C гарантирует работу в холодильных камерах, на открытых площадках и в суровых климатических зонах. Конструкция выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-5-1.

Преимущества

• Металлический корпус обеспечивает долговечность и устойчивость к деформации даже при частом использовании
• Автоматический возврат исключает случайное оставление переключателя во включенном состоянии - снижает риск аварии
• IP65 защищает от внешней среды, продлевая срок службы в сложных условиях
• Чёрный цвет рукоятки повышает контрастность и удобство визуального определения положения
• Переднее кольцо предотвращает попадание пыли и влаги внутрь панели

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не имеет переключающих контактов - не подходит для коммутации силовых цепей выше 690 В или токов свыше 10 А (не указано, но следует исходить из класса устройства)
• Запрещается применять в средах с постоянным погружением в жидкости - IP65 не предусматривает длительного погружения
• Не рассчитан на управление через PLC или другие системы автоматизации - только ручное управление

Примеры использования

• Управление режимом работы станка: «вперед» - «останов» - «назад». После отпускания рукоятки система останавливается.
• Аварийная остановка конвейера: перевод в одно из крайних положений запускает экстренную остановку, затем возврат в нейтраль - готовность к повторному запуску.
• Выбор режима вентиляции: «низкая скорость» - «выкл» - «высокая скорость».
• Локальный контроль насосной группы на очистных сооружениях.

Практические советы

• При замене старого переключателя проверьте диаметр отверстия - 22,3 мм требует точного соответствия. Не используйте адаптеры, если они нарушают герметичность.
• Подключение проводов выполняйте только при отключенном питании. Затягивайте винты равномерно, без перегрузки.
• Для условий с частыми перепадами температур убедитесь, что все соединения остаются плотными - периодически контролируйте состояние зажимов.
• Переключатель 3 положения с возвратом металл 2 нормально-открытых контакта D22 C4-S-53 XB4BD53 от КЭAZ лучше всего использовать там, где важна надёжность, а не элегантность дизайна - он создан для производства, а не для офиса.
• Артикул XB4BD53 является частью серии OptiSignal - при закупке партии сохраняйте этот номер для совместимости запчастей и сервиса.
