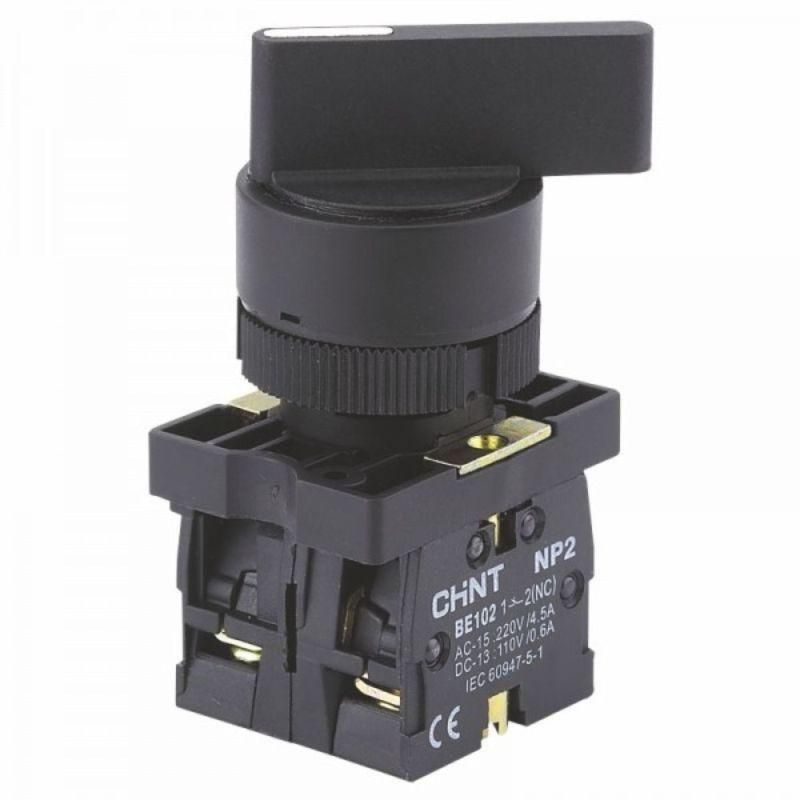

Переключатель NP2-EJ53 3 положения возвратом 2НО IP40 (R) CHINT 574111

Переключатель 3 положения возвратом 2 нормально открытых IP40 (R) NP2-EJ53 от бренда CHINT предназначен для ручного управления цепями в системах автоматизации, где требуется фиксация в среднем положении и возврат в исходное состояние. Артикул 574111 подходит для установки на панели оборудования, требующего простой и надёжной коммутации.

Назначение и область применения

Этот переключатель используется для ручного управления электрическими цепями с тремя позициями: «вверх», «центр» и «вниз». При отпускании рычага он автоматически возвращается в нейтральное положение. Оба контакта в этом положении разомкнуты - они работают как нормально открытые (NO). Подходит для задач, где нужна временная активация: запуск устройства, тестирование, ручная корректировка работы оборудования. Часто применяется на станках, конвейерах, испытательных стендах и пультах управления.

Технические характеристики

• Число положений: 3 (вверх / центр / вниз)
• Тип контактов: 2 нормально открытых (NO)
• Механизм: возвратный - при отпускании возвращается в центральное положение
• Степень защиты: IP40 - защита от твердых частиц размером более 1 мм, но не от воды
• Рабочий ток: не указано - необходимо проверить паспорт изделия для конкретной нагрузки
• Установка: монтаж через отверстие в панели (диаметр посадочного места не указан)

Совместимость и монтаж

Переключатель NP2-EJ53 устанавливается в подготовленное отверстие на панели. Для правильной установки важно совпадение габаритов корпуса с отверстием - точный размер посадочного места следует уточнить в чертежах производителя. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Монтаж рекомендуется выполнять при выключенном питании. Нет встроенной фиксации - устройство не рассчитано на вибрационные условия без дополнительного крепления.

Безопасность и стандарты

Защита IP40 обеспечивает безопасную работу в помещениях с минимальным риском попадания пыли и крупных частиц. Устройство не имеет защиты от влаги - не допускается использование во влажных, сырых или outdoor-условиях. Соответствие международным стандартам IEC/EN не указано - для сертифицированных применений проверьте документацию от CHINT.

Преимущества

• Автоматический возврат снижает вероятность ошибочного оставления переключателя в рабочем состоянии
• Два нормально открытых контакта позволяют управлять двумя независимыми цепями одновременно
• Компактный дизайн удобен для компоновки на панелях с ограниченным местом
• Известный бренд CHINT гарантирует базовое качество сборки и долговечность в штатных условиях

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём или воздействием жидкостей - IP40 не защищает от воды
• Не предназначен для частого или длительного удерживания в крайних положениях - механизм рассчитан на кратковременные операции
• Отсутствует информация о максимальном напряжении и токе - нельзя использовать в цепях выше классических 24–230 В переменного тока без подтверждения от производителя
• Не имеет световой индикации - невозможно визуально определить текущее положение без внешнего контроля

Примеры использования

• Запуск насоса на станке: переключатель включает насос при нажатии вверх, после отпускания - отключает
• Ручной режим конвейера: перемещение ленты при удержании вниз, возврат в ноль при отпуске
• Тестовый режим: активация сигнала или датчика для диагностики системы
• Пульт аварийной остановки с возвратом - предотвращает случайное включение после сброса

Практические советы

• Перед установкой измерьте диаметр отверстия в панели - сверьте с техническим чертежом NP2-EJ53
• Подключайте провода плотно, используйте наконечники для многожильных кабелей
• Не используйте в зонах с постоянными ударными нагрузками - механический возврат может выйти из строя
• Для условий с пылью вне помещения - добавьте защитный кожух или выберите модель с IP65+
• Проверьте соответствие токовой нагрузки вашей цепи - если мощность выше 5 А, убедитесь, что контактная группа NP2-EJ53 рассчитана на такую нагрузку
