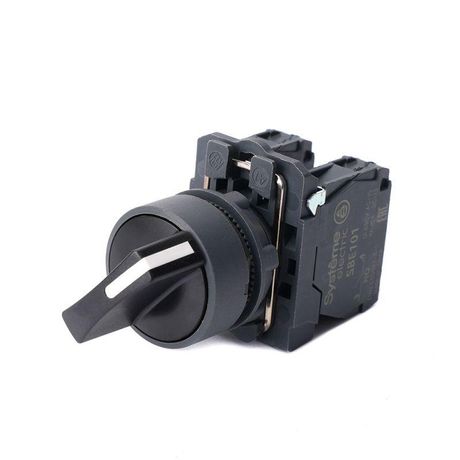

Переключатель модульный SB5 в сборе 22мм 3поз. с возвратом 2НО SE SB5AD53 APC

Переключатель модульный в сборе 22 мм 3 позиции с возвратом 2 нормально разомкнутых контакта от Systeme Electric (арт. sb5ad53) предназначен для ручного управления цепями в промышленном оборудовании. Его компактная конструкция и высокая степень защиты позволяют использовать устройство в условиях запыления и воздействия воды.

Назначение и область применения

Этот переключатель используется для коммутации двух отдельных цепей через два нормально разомкнутых контакта. Он применяется там, где требуется выбрать одно из трёх состояний работы оборудования - например, «включено/выключено/резерв» - с автоматическим возвращением в исходное положение после освобождения рукоятки. Подходит для установки на панели управления станков, конвейеров, систем вентиляции, щитов распределения энергии и других промышленных объектов.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Количество контактов: 2 нормально разомкнутых (НО)
• Количество положений: 3 (центральное - возвратное, крайние - фиксированные)
• Механизм: пружинный возврат в среднее положение
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Управляющий элемент: короткая поворотная рукоятка
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Цвет: черный корпус и переднее кольцо
• Гарантия: 2 года

Совместимость и монтаж

Переключатель модульный в сборе 22 мм 3 позиции с возвратом 2 нормально разомкнутых контакта устанавливается в подготовленное круглое отверстие диаметром 22,5 мм на лицевой панели. Для надёжной фиксации используется переднее кольцо с резьбой, которое затягивается гайкой с тыльной стороны. Монтаж требует доступа к задней части панели. Перед установкой проверьте соответствие толщины панели - она должна позволять плотно зафиксировать устройство без люфта. Подключение осуществляется через винтовые клеммы - используйте жилы сечением до 2,5 мм2, зачищенные на 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в помещениях с повышенной влажностью, на открытых площадках или в местах с возможным брызгами воды. Конструкция выполнена из прочного пластика и металлических деталей, устойчивых к механическим нагрузкам. Гарантийный срок составляет 24 месяца при соблюдении условий эксплуатации.

Преимущества

• Встроенный возвратный механизм снижает риск ошибочного оставления переключателя в активном состоянии
• Высокая степень защиты IP65 позволяет использовать устройство вне закрытых шкафов
• Чёрный цвет рукоятки и кольца обеспечивает хорошую видимость и эргономичность
• Модульная конструкция совместима со стандартными отверстиями 22 мм, распространёнными в промышленных панелях
• Винтовое подключение гарантирует долговечный контакт даже при вибрациях

Ограничения применения

• Не предназначен для постоянного удерживания в крайних положениях - только для временного переключения с возвратом в центр
• Не рекомендован для использования в средах с постоянным погружением в жидкости - IP65 не обеспечивает герметичность при длительном подводе воды
• Не подходит для управления силовыми цепями выше 230 В или токами более 10 А - указанные параметры рассчитаны именно на эти значения
• Запрещено открывать корпус - внутренняя конструкция не обслуживаемая

Примеры использования

• Выбор режима работы станка: «Автоматический / Ручной / Выключен»
• Активация аварийного отключения с последующим сбросом
• Управление световой сигнализацией в трехпозиционной схеме (например, «Готов / Предупреждение / Отказ»)
• Переключение между источниками питания в распределительном щите

Практические советы

• При монтаже убедитесь, что отверстие точно соответствует 22,5 мм - меньшее отверстие повредит корпус, большее вызовет люфт
• Используйте кабели с медными жилами - алюминиевые плохо фиксируются в винтовых клеммах
• Проверяйте состояние контактов периодически - особенно в условиях частых переключений
• Не затягивайте винты слишком сильно - это может повредить пластиковую клемму
• Для удобства обслуживания оставляйте свободный доступ к задней стороне панели
