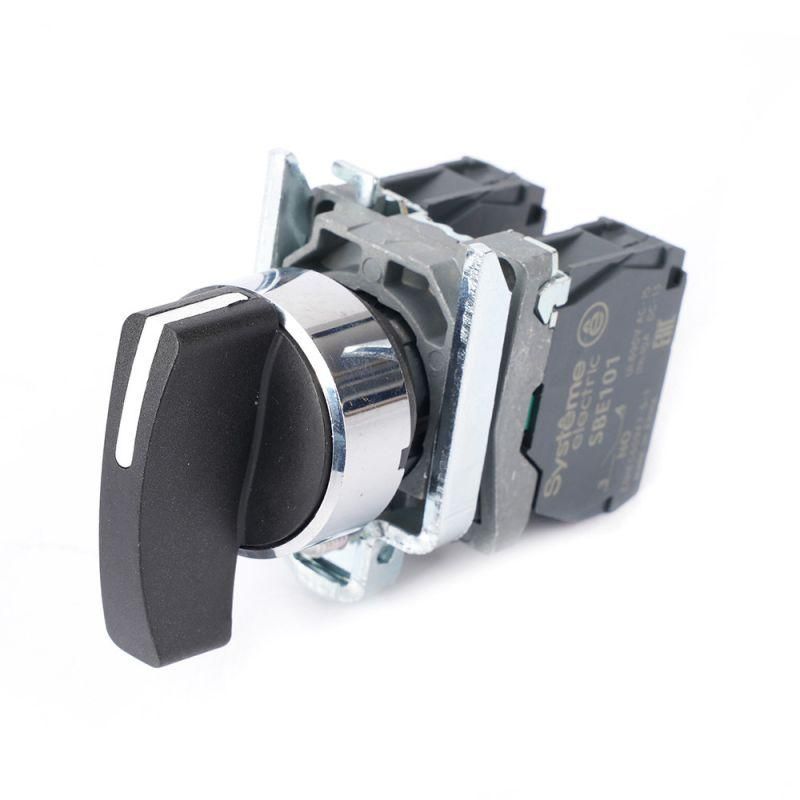

Переключатель модульный SB4 в сборе 22мм 3поз. с возвратом ручка 2НО SE SB4BJ53 APC

Переключатель модульный SB4 в сборе 22мм 3 позиции с возвратом ручка 2НО SE - устройство для коммутации цепей в промышленном оборудовании, выполненное в компактной модульной форме с механическим возвратом в нейтральное положение. Бренд Systeme Electric и артикул sb4bj53 указывают на серийную продукцию, предназначенную для надёжной работы в жестких условиях.

Назначение и область применения

Переключатель модульный SB4 в сборе 22мм 3 позиции с возвратом ручка 2НО SE используется для ручного управления электрическими цепями в трёх позициях: «включено-выключено-включено». Механизм автоматически возвращается в среднее (нейтральное) положение после освобождения ручки - это предотвращает случайное включение оборудования. Применяется в системах управления станков, конвейеров, насосов, шкафах распределения и панелях операторского контроля. Подходит для установки в местах с высокой запылённостью, влагой или риском внешних воздействий.

Технические характеристики

• Тип устройства: переключатель с возвратным механизмом
• Количество положений: 3 (центральное - нейтральное, крайние - активные)
• Количество нормально замкнутых (НО) контактов: 2
• Максимальное напряжение: 380 В переменного тока
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Способ монтажа: на лицевую панель через фланец
• Тип подключения: винтовые зажимы для проводов до 2,5 мм2
• Управляющий элемент: поворотная ручка с удлинением для удобного захвата
• Цвет ручки: чёрный; цвет переднего кольца: хромированный
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель модульный SB4 в сборе 22мм 3 позиции с возвратом ручка 2НО SE совместим со стандартными панелями с отверстием 22–23 мм. Перед установкой проверьте точный диаметр - 22,5 мм требует минимального допуска. Для монтажа: проденьте корпус через отверстие, закрепите фиксирующей гайкой сзади. Убедитесь, что провода подключены к контактам 1L/1T и 2L/2T согласно схеме. Не используйте силовые инструменты при затяжке - перегрузка может повредить внутреннюю конструкцию. Переднее хромированное кольцо обеспечивает герметичность и эстетику, не требует дополнительных уплотнителей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP65 позволяет использовать переключатель в помещениях с повышенной влажностью, на открытых площадках, в цехах с мойкой оборудования. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Гарантия 24 месяца подтверждает соответствие стандартам долговечности и отказоустойчивости.

Преимущества

• Автоматический возврат в нейтраль - снижает вероятность ошибочного включения
• Высокая степень защиты IP65 - работает в сложных условиях без потери функционала
• Фиксация через фланец - прочная установка даже при вибрациях
• Винтовое подключение - надёжный контакт без необходимости специальных инструментов
• Удлинённая ручка - удобна при работе в перчатках или с ограниченным доступом

Ограничения применения

Не предназначена для постоянного удерживания в крайнем положении - длительное давление на ручку может ускорить износ возвратного механизма. Не рекомендуется для управления нагрузками выше 380 В или током более 10 А (не указано в спецификации - уточняйте по паспорту). Не применяется в взрывоопасных зонах - отсутствует маркировка Ex. Не подходит для монтажа в отверстия меньше 22,5 мм - требуется точное сверление.

Примеры использования

• Управление скоростью конвейера: «вперёд – стоп – назад»
• Выбор режима работы насосной станции: «ручной – автономный – выключен»
• Аварийная остановка на станке: ручка возвращается в нейтраль при отпускании
• Локальный пульт управления в щитовой комнате с высокой влажностью

Практические советы

• При монтаже используйте только отвертки с плоским наконечником - крестовые могут повредить головки винтов
• Проверяйте целостность уплотнений перед первым включением - особенно при установке вне помещений
• Обязательно отключите питание перед подключением проводов - даже при низком напряжении
• Для обслуживания: открутите гайку, извлеките переключатель, не дергая за провода
• Замену лучше выполнять аналогом - модель sb4bj53 имеет уникальную форму крепления, не все 22-мм переключатели подходят
