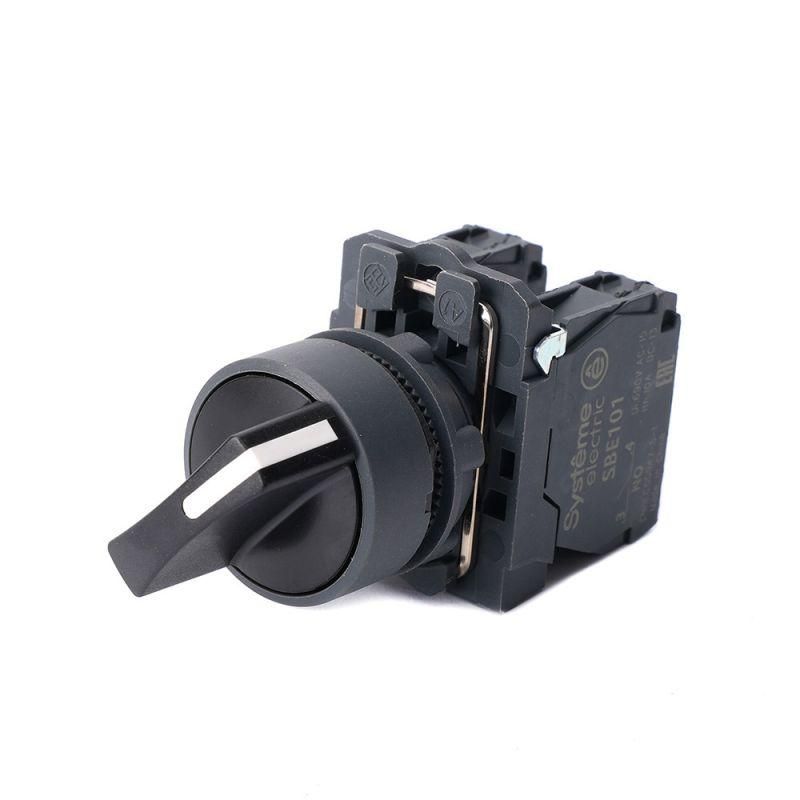

Переключатель модульный SB5 в сборе 22мм 2поз. с фиксацией 1НО+1НЗ SE SB5AD25 APC

Переключатель модульный SB5 в сборе 22мм 2 позиции с фиксацией 1 нормально открытый + 1 нормально закрытый от бренда Systeme Electric - компактное устройство для ручного управления цепями в промышленном оборудовании. Артикул sb5ad25 обеспечивает надежную коммутацию с двумя контактными группами и степенью защиты IP65, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Переключатель модульный SB5 в сборе 22мм 2 позиции с фиксацией 1 нормально открытый + 1 нормально закрытый предназначен для ручного переключения электрических цепей в режимах «включено/выключено». Подходит для управления питанием, сигналами, логическими контурами на станках, конвейерах, щитах управления и системах автоматизации. Применяется там, где требуется механическая фиксация положения - например, для запуска/останова оборудования или активации аварийной сигнализации.

Технические характеристики

• Напряжение питания: 230 В - рассчитан на работу в сетях переменного тока стандартного промышленного уровня
• Количество положений: 2 - два устойчивых состояния с фиксацией, без самовозврата
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет одновременно замыкать одну цепь и размыкать другую
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления
• Диаметр отверстия: 22,5 мм - требует установочное отверстие именно такого размера
• Способ монтажа: на лицевую панель - крепится через фланец с передним кольцом
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Управляющий элемент: поворотная короткая рукоятка - обеспечивает точное управление и минимальный хват
• Цвет: черный - совместим с большинством промышленных корпусов и панелями
• Гарантия: 24 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Переключатель модульный SB5 в сборе 22мм 2 позиции с фиксацией 1 нормально открытый + 1 нормально закрытый устанавливается в подготовленное круглое отверстие диаметром 22,5 мм. Переднее пластиковое кольцо плотно прилегает к поверхности панели, предотвращая попадание пыли и влаги внутрь. Для монтажа достаточно просверлить отверстие, вставить устройство и затянуть гайку сзади. Не требует дополнительных креплений. Совместим со стандартными панелями толщиной до 8 мм. Винтовые зажимы позволяют подключать медные провода сечением до 2,5 мм2 - как одножильные, так и многожильные с наконечниками.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной запыленности и влажности - например, на производствах с мойкой оборудования или в помещениях с высокой влажностью. Конструкция исключает случайное переключение благодаря механизму фиксации. Гарантийный срок 24 месяца указывает на соответствие стандартам качества SE (Systeme).

Преимущества

• Фиксированное положение - не возвращается в исходное состояние само, что важно для команд управления
• Комбинированные контакты (НО+НЗ) - позволяют реализовать сложные логические схемы без внешних реле
• Высокая степень защиты IP65 - выдерживает агрессивные среды, снижает риск отказов
• Пластиковое переднее кольцо - улучшает герметичность и снижает риск коррозии
• Компактный форм-фактор - легко интегрируется в ограниченные пространства шкафов и панелей

Ограничения применения

• Не предназначена для частого переключения более 10 раз в минуту - возможен быстрый износ механизмов
• Не рекомендован для работы при температуре ниже -25C и выше +70C - указаны только базовые условия эксплуатации
• Не имеет световой индикации - нельзя использовать как индикатор состояния без внешней подсветки
• Не подходит для установки во взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx
• Только один тип подключения - винтовой; несовместим с быстроразъемными разъёмами типа M12

Примеры использования

• Управление работой насоса на водопроводной станции - включить/выключить с сохранением выбранного режима
• Аварийная остановка конвейера - переключатель остаётся в положении «стоп» до ручного сброса
• Выбор режима работы оборудования - «ручной» / «автоматический» в панели управления
• Активация сигнала тревоги - замыкание НЗ контакта при переводе рычага в аварийное положение
• Локальное управление освещением в производственных зонах с высокой запыленностью

Практические советы

• При монтаже проверьте диаметр отверстия - даже небольшое отличие (например, 22 мм вместо 22,5 мм) может помешать установке
• Используйте наконечники на многожильных проводах - это продлит срок службы винтовых зажимов
• Не затягивайте винты слишком сильно - можно повредить изоляцию или корпус
• При использовании в местах с постоянным воздействием воды - дополнительно уплотните место прохода через панель
• При замене старого устройства - сверьте количество и тип контактов: здесь 1НО+1НЗ, а не 2НО или 2НЗ
• Этот переключатель SB5 в сборе - часть серии Systeme Electric, поэтому совместим с другими изделиями этой линейки по форме и креплению
