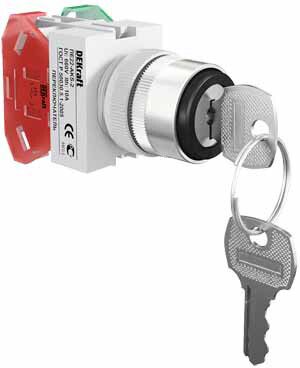

Переключатель на 2 положения I-O ПЕ-22 AKS-2 d22мм с ключом черн. DEKraft 25053DEK APC

Переключатель на 2 фиксированных положения I-O с ключом 1НО+1НЗ AKS-2 Ф22 от DEKraft предназначен для ручного включения и выключения электрических цепей с фиксацией в двух состояниях. Устройство совмещает надежную механическую блокировку ключом, защиту IP54 и винтовые зажимы для подключения - идеально подходит для промышленного оборудования, где важна безопасность и долговечность.

Назначение и область применения

Переключатель на 2 фиксированных положения I-O с ключом 1НО+1НЗ AKS-2 Ф22 используется для ручного управления питанием оборудования: включения (I) и выключения (O). Ключевой механизм предотвращает случайное включение, что делает его подходящим для мест с ограниченным доступом. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, насосных и вентиляционных установках. Подходит для установки на панели или двери стационарных устройств.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество положений: 2 (I - вкл., O - выкл.)
• Фиксация: да, без самовозврата
• Диаметр отверстия для монтажа: 22 мм
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Цвет корпуса: черный, цвет переднего кольца: хром
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель на 2 фиксированных положения I-O с ключом 1НО+1НЗ AKS-2 Ф22 монтируется через круглое отверстие диаметром 22 мм. Для установки требуется наличие монтажной платы или металлической панели толщиной до 5 мм. На задней части устройства есть фланец с передним хромированным кольцом - он обеспечивает герметичность и эстетичный вид после монтажа. Подключение осуществляется винтовыми зажимами: зачищенные жилы кабеля до 2,5 мм2 затягиваются отверткой. Не требует специальных инструментов, но важно соблюдать момент затяжки - избыточное усилие повредит контактные площадки.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует управление и защиту электрооборудования. Степень защиты IP54 позволяет использовать его в помещениях с возможностью попадания брызг воды и пыли - например, на производстве, в мастерских, на объектах с высокой запыленностью. Ключевая система исключает неквалифицированное вмешательство, снижая риск аварийного включения. Устройство рассчитано на работу в среде с классом опасности по взрыву не выше ZONE 21/22.

Преимущества

• Комбинированная схема контактов (1НО+1НЗ) позволяет одновременно управлять двумя цепями - например, включить двигатель и отключить сигнализацию
• Ключевая блокировка гарантирует контроль доступа - подходит для режимов обслуживания и ремонта
• Высокая механическая прочность корпуса и хромированное кольцо обеспечивают долгий срок службы даже при частых операциях
• Винтовое подключение удобно для многожильных проводов и не требует пайки
• Исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на улице под навесом

Ограничения применения

• Не предназначена для работы с постоянным током (DC) - максимальное напряжение 220 В AC, использование на DC может вызвать дугу и выход из строя
• Нельзя погружать в воду или мыть под напором - IP54 не обеспечивает гидроизоляцию при прямом воздействии струи
• Подходит только для монтажа на панели - не является встраиваемым в стену или шкаф без подготовки отверстия
• Не имеет световой индикации - состояние “включен” нельзя определить визуально без внешних указателей
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не поместятся в зажимы

Примеры использования

• Выключение питания станка во время техобслуживания - ключ остается у оператора
• Управление вентилятором в помещении с контролируемым доступом (например, серверная или лаборатория)
• Аварийное отключение насосной группы в водопроводном узле
• Коммутирование цепей сигнализации и основного питания в одном устройстве благодаря наличию НО и НЗ контактов

Практические советы

• При монтаже проверьте глубину отверстия - корпус AKS-2 Ф22 имеет фланец, поэтому панель должна быть достаточно тонкой (до 5 мм)
• Используйте кабель с медными жилами - алюминиевые провода плохо фиксируются в винтовых зажимах
• Для длительной эксплуатации рекомендуется периодически проверять затяжку контактов - особенно в условиях вибраций
• Если нужна индикация состояния, используйте внешний светодиодный индикатор, так как этот переключатель не оснащен внутренней подсветкой
• При заказе нескольких единиц - убедитесь, что все экземпляры имеют одинаковый номер артикула 25053dek, чтобы избежать различий в механизме фиксации
