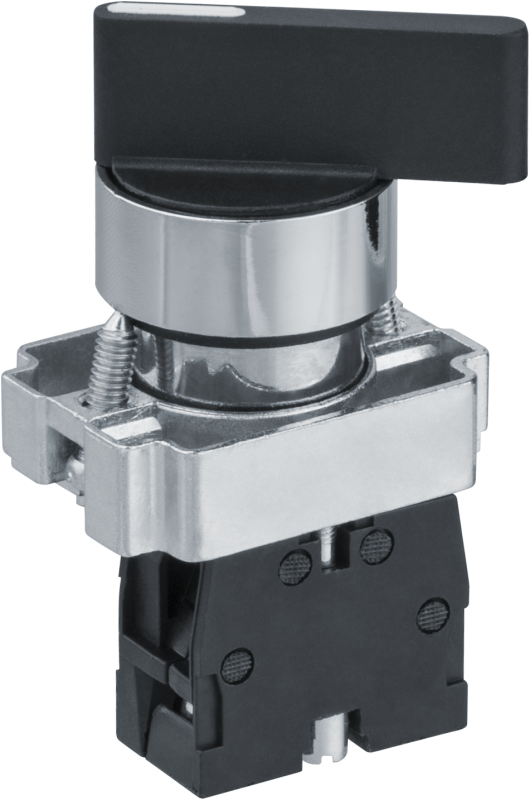

Переключатель 82 816 NBI-S-02 длинная ручка 2P d22мм NO Navigator 82816

Переключатель Navigator NBI-S-02 - это двухполюсный коммутирующий элемент с нормально разомкнутыми контактами и длинной ручкой, предназначенный для ручного управления цепями в промышленном оборудовании. Артикул 82816 соответствует серии NBI-S, которая обеспечивает надежную работу в условиях вибраций и повышенной запыленности.

Назначение и область применения

Переключатель Navigator NBI-S-02 используется для включения и выключения электрических цепей вручную. Подходит для управления питанием устройств на станках, конвейерах, пультах управления и других системах, где требуется физический контроль. Наличие двух полюсов позволяет одновременно разрывать два провода - например, фазу и ноль - что повышает безопасность при обслуживании оборудования.

Технические характеристики

• Количество полюсов: 2P
• Тип контактов: нормально разомкнутые (NO)
• Диаметр установочного отверстия: 22 мм
• Ручка: удлинённая, для удобного захвата и оперативного переключения
• Монтаж: встраивается в панель через круглое отверстие диаметром 22 мм
• Серия: NBI-S
• Артикул: 82816

Совместимость и монтаж

Переключатель Navigator NBI-S-02 устанавливается в панели с отверстием точно 22 мм. Для фиксации используются две гайки на корпусе - они зажимают переключатель изнутри панели. Удлинённая ручка выступает за пределы панели, позволяя легко воздействовать даже при ограниченном доступе. Клеммы рассчитаны на подключение медных проводов сечением до 2,5 мм2. Перед монтажом проверьте соответствие толщины панели - слишком толстая панель может затруднить плотное прилегание гаек.

Преимущества

• Удлинённая ручка снижает усилие при переключении и исключает случайные срабатывания
• Конструкция серии NBI-S устойчива к механическим нагрузкам и вибрациям
• Стандартный диаметр 22 мм совместим с большинством панелей и штатными отверстиями
• Два полюса обеспечивают полноценное отключение цепи без необходимости дополнительных аппаратов

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление
• Не имеет защиты от брызг воды или пыли - не применяйте во влажных средах без внешней защиты
• Максимальный рабочий ток не указан в данных - используйте только в соответствии с допустимой нагрузкой подключаемого устройства
• Не рекомендуется для частых циклов включения/выключения более 10 раз в минуту - возможен быстрый износ контактов

Примеры использования

• Выключение питания насоса на производственной линии
• Ручной стартер для малогабаритного компрессора
• Экстренное отключение конвейера на участке сборки
• Локальный выключатель для тестирования оборудования перед ремонтом

Практические советы

• При замене убедитесь, что новый переключатель Navigator NBI-S-02 имеет ту же длину ручки - она влияет на эргономику работы
• Используйте пластиковую или металлическую рамку вокруг отверстия, чтобы защитить панель от трещин при закручивании гаек
• Подключайте провода строго к клеммам, указанным на корпусе - неверное соединение может привести к пробою
• Для длительной службы регулярно осматривайте контакты на окисление - особенно в помещениях с высокой влажностью
• Артикул 82816 - это точный идентификатор модели; при заказе всегда сверяйтесь с ним, так как другие переключатели серии NBI-S могут иметь другую длину ручки или тип контактов
