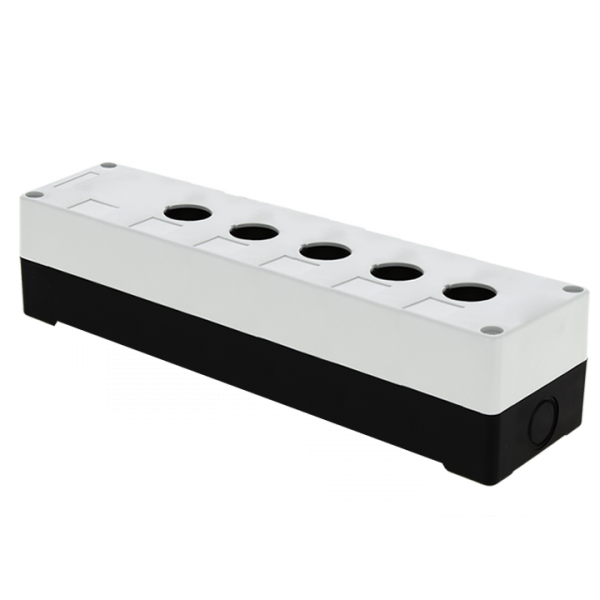

Корпус КП105 пластиковый 5 кнопок белый EKF PROxima | cpb-105-w

Корпус КП105 пластиковый 5 кнопок белый от EKF - это накладной корпус из негорючего пластика ABS, предназначенный для установки пяти кнопочных выключателей в электрических щитах, пультах управления и распределительных шкафах. Артикул cpb-105-w обеспечивает надежную защиту от пыли и брызг воды (IP54) и подходит для работы в условиях УХЛ3.

Назначение и область применения

Корпус КП105 пластиковый 5 кнопок белый служит для компактного размещения пяти кнопочных выключателей в одном модуле. Он применяется там, где требуется ручное управление оборудованием: в пультах управления, электрических щитах, вводно-распределительных шкафах, на станках и конвейерах. Подходит для сборки кнопочных постов, особенно когда нужна одновременная индикация нескольких операций - запуск, остановка, аварийный стоп и другие функции.

Технические характеристики

• Количество управляющих элементов: 5 - позволяет установить пять кнопок одного типа (например, нормально замкнутых или разомкнутых)
• Диаметр отверстия: 22 мм - совместим со стандартными кнопочными выключателями диаметром 22 мм
• Материал корпуса: пластик (ABS) - негорючий, ударопрочный, устойчив к механическим нагрузкам
• Конструкция: накладной - монтируется поверх поверхности, не требует внутренней установки в шкаф
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для помещений) и от брызг воды с любого направления
• Цвет: белый - контрастный, хорошо виден в освещённых помещениях
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности и с возможностью образования конденсата

Совместимость и монтаж

Корпус КП105 пластиковый 5 кнопок белый совместим с любыми кнопочными выключателями стандарта 22 мм, в том числе с продукцией EKF PROxima. Для монтажа необходимо:

• Вырезать в панели отверстие соответствующего размера (не требуется - корпус накладной)
• Закрепить корпус саморезами или болтами через крепёжные отверстия на задней стенке
• Вставить кнопки в отверстия 22 мм и закрепить гайками снизу
• Подключить провода к контактам кнопок через кабельные вводы (входы не предусмотрены - требуется самостоятельная герметизация)

Не забудьте использовать кабельные вводы или герметичные муфты для прохода проводов, чтобы сохранить степень защиты IP54.

Безопасность и стандарты

Корпус КП105 пластиковый 5 кнопок белый изготовлен из самозатухающего пластика ABS, что соответствует требованиям пожарной безопасности. Степень защиты IP54 соответствует ГОСТ 14254. Климатическое исполнение УХЛ3 соответствует ГОСТ 15150. Продукт сертифицирован в рамках системы качества EKF.

Преимущества

• Удобная компактная форма - пять кнопок в одном корпусе экономят место
• Надёжная защита IP54 - подходит для цехов, складов, мест с пылью и влажностью
• Простой монтаж - не требует встраивания в панель, легко крепится на любой плоской поверхности
• Ударопрочный материал ABS - выдерживает случайные воздействия в промышленной среде
• Белый цвет - повышает заметность кнопок и улучшает эргономику

Ограничения применения

• Не предназначен для погружения в воду или постоянного контакта с жидкостью - IP54 не гарантирует защиту от струй под давлением
• Не имеет встроенных кабельных вводов - потребуется дополнительная фурнитура для герметизации проводов
• Работает только с кнопками диаметром 22 мм - несовместим с другими размерами (19 мм, 30 мм)
• Не рекомендован для открытых площадок без защиты от прямого солнечного света и осадков - даже при IP54 долгосрочное воздействие погоды снижает срок службы
• Климатическое исполнение УХЛ3 исключает использование в экстремальных холодных условиях ниже −25C

Примеры использования

• Пульт управления конвейером с кнопками: “Пуск”, “Стоп”, “Реверс”, “Аварийный стоп”, “Сброс”
• Щит управления насосной станцией - пять кнопок для включения/выключения насосов и клапанов
• Кнопочный пост на станке ЧПУ - управление режимами работы и аварийной остановкой
• Электрощит в цеху с индикацией состояний: “Готово”, “Ошибка”, “Обслуживание”, “Ручной режим”, “Авто”

Практические советы

• Перед монтажом проверьте, что все кнопки, которые вы планируете установить, имеют точно 22 мм диаметр - даже 1–2 мм отличия могут помешать фиксации
• Для усиления защиты от пыли и влаги используйте силиконовые прокладки под крышку корпуса
• Если корпус будет установлен вне шкафа, обязательно закройте свободные отверстия для проводов герметичными вводами
• При использовании в условиях частых вибраций (станки, транспортеры) дополнительно закрепите корпус двумя точками крепления
• Не используйте этот корпус для высоковольтных цепей выше 500 В - он не предназначен для таких задач, даже если сами кнопки рассчитаны на большее напряжение
