Кнопочный пост с каб. вводом для устр. сигн. и | 25505DEK DEKraft APC

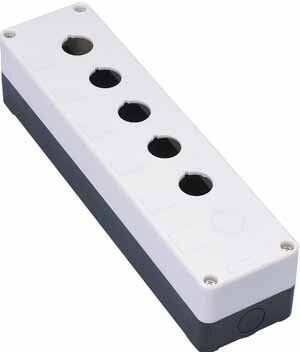

Кнопочный пост DEKraft КП-101 с пятью постами и диаметром 22 мм предназначен для компактного монтажа кнопок, индикаторов и переключателей в системах сигнализации и управления. Корпус из негорючего пластика с защитой IP54 обеспечивает надёжную работу в условиях производства и на открытых площадках.

Назначение и область применения

Кнопочный пост КП-101 используется для сборки пультов управления и сигнализации в промышленных системах. В него устанавливаются кнопки, световые индикаторы, переключатели - всё, что требует доступа оператора. Подходит для оборудования, где важно контролировать процессы дистанционно: станки, конвейеры, насосные станции, системы вентиляции.

Технические характеристики

• Количество постов: 5
• Диаметр каждого поста: 22 мм
• Материал корпуса: негорючий ABS-пластик
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Тип установки: накладной (навесной/стационарный)
• Размеры корпуса: 279×70×65 мм
• Цвет: белый
• Кабельный ввод: встроен, с сальником, соответствует IP54

Совместимость и монтаж

Кнопочный пост КП-101 совместим со всеми стандартными устройствами диаметром 22 мм: кнопками, индикаторами, переключателями. Для монтажа достаточно закрепить корпус на стене или щите с помощью болтов или саморезов через отверстия в крепёжных выступах. Кабельный ввод позволяет провести шлейфы напрямую внутрь корпуса - без дополнительных фитингов. Все устройства устанавливаются вручную, без инструментов - просто вставляются в посты до щелчка.

Безопасность и стандарты

Корпус выполнен из негорючего ABS-пластика, соответствует требованиям безопасности для электрооборудования. Степень защиты IP54 гарантирует безопасную эксплуатацию в помещениях с пылью, влагой или возможностью случайного попадания жидкости. Климатическое исполнение УХЛ4 допускает применение в неотапливаемых зонах, на улице под навесом, в цехах с переменной температурой.

Преимущества

• Пять постов позволяют разместить все элементы управления в одном компактном корпусе - экономит место и упрощает обслуживание.
• Встроенный кабельный ввод с сальником исключает необходимость доработки - снижает время монтажа.
• Негорючий материал повышает пожаробезопасность вблизи электронагревательных приборов и автоматических систем.
• Белый цвет обеспечивает хорошую видимость индикаторов и легко сочетается с большинством панелей управления.

Ограничения применения

• Не предназначен для постоянного воздействия прямого потока воды или погружения - IP54 не заменяет герметичную камеру.
• Не рекомендован для установки в средах с агрессивными химическими веществами (кислоты, растворители) - пластик может деформироваться.
• Подходит только для устройств диаметром 22 мм - другие размеры (например, 30 мм) не войдут.
• Накладная конструкция требует твёрдой поверхности для крепления - не подходит для гибких или нестабильных оснований.

Примеры использования

• Пульт управления станком: три кнопки старта/стоп, один индикатор работы, один переключатель режима - всё в одном посте КП-101.
• Щит аварийной сигнализации: пять индикаторов состояния (температура, давление, уровень, перегрузка, отказ) с кнопкой сброса.
• Контрольный пункт на конвейере: кнопки запуска, остановки, аварийного отключения, два индикатора “работа” и “неисправность”.

Практические советы

• Перед монтажом проверьте, чтобы диаметр ваших кнопок и индикаторов точно был 22 мм - даже 0,5 мм лишнего могут помешать установке.
• Используйте кабель с внешним диаметром не более 8–10 мм - он свободно пройдёт через ввод и плотно зажмётся сальником.
• При установке на вертикальную поверхность ориентируйте кабельный ввод вниз - так вода не будет собираться внутри корпуса.
• Для длительной эксплуатации в сырых условиях периодически осматривайте сальники - они могут терять эластичность.
• Кнопочный пост DEKraft КП-101 можно использовать как базовый модуль - при необходимости несколько таких постов можно смонтировать рядом для расширения функционала.
