Корпус кнопочного поста OptiSignal D22 A5-BD-5 5 отв XALD05 | 362260 КЭАЗ

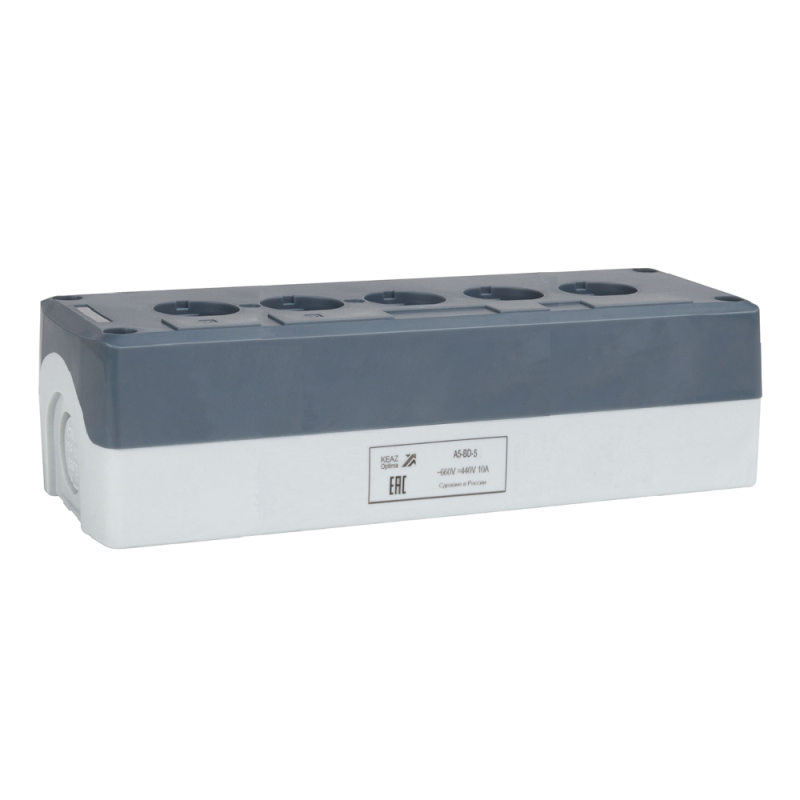

Корпус кнопочного поста D22 A5-BD-5 5 отверстий XALD05 от КЭАЗ предназначен для монтажа кнопочных выключателей, сигнальных ламп и других элементов управления в промышленных системах. Этот накладной корпус с пятью отверстиями обеспечивает надежную фиксацию компонентов и защищает их от пыли и брызг воды - идеально подходит для условий производства, где важна долговечность и доступность управления.

Назначение и область применения

Корпус кнопочного поста D22 A5-BD-5 5 отверстий XALD05 используется для сборки пультов управления оборудованием. Он позволяет устанавливать до пяти различных элементов: кнопки старта/стоп, аварийные остановы, индикаторные лампы, переключатели режимов. Применяется в системах автоматизации станков, конвейеров, насосных установок, линиях упаковки и других объектах с необходимостью локального управления.

Технические характеристики

• Диаметр каждого отверстия: 22,3 мм - совместим с большинством стандартных кнопок и индикаторов D22
• Количество отверстий: 5 - позволяет разместить комплекс из нескольких управляющих устройств
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды с любого направления
• Конструкция: накладная - монтируется на поверхность стен, щитов или рам, не требует прохода через панель
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток, легкий и прочный
• Рабочее напряжение: до 660 В переменного тока (50–60 Гц) или до 440 В постоянного тока - соответствует требованиям промышленных цепей управления

Совместимость и монтаж

Корпус D22 A5-BD-5 5 отверстий XALD05 совместим со всеми стандартными компонентами серии D22, имеющими диаметр 22,3 мм. Для монтажа достаточно просверлить отверстия в панели, вставить корпус и закрепить его с помощью штатных зажимов сзади. Накладная конструкция исключает необходимость сложной подготовки панели - удобно при модернизации существующих установок. Все отверстия одинакового размера, что позволяет гибко распределить функциональные элементы.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности промышленного оборудования. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной запыленности, сырости и возможных проливов жидкостей. Материал корпуса не поддерживает горение и не содержит токсичных веществ, что делает его подходящим для использования в соответствии с нормами РФ и ЕАЭС.

Преимущества

• Универсальность: можно собирать любую комбинацию кнопок и индикаторов - от простых пускателей до сложных пультов
• Высокая степень защиты IP65 - работает даже в сыром цехе или на открытых площадках
• Легкая установка благодаря накладному типу - не нужна глубокая доработка панели
• Прочность пластика - не деформируется при механическом воздействии и не ржавеет
• Производится КЭАЗ - проверенный временем российский бренд с высокой надежностью комплектующих

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на погружение в воду - IP65 не заменяет IP67/IP68
• Подходит только для компонентов диаметром 22,3 мм; другие размеры не войдут
• Не имеет внутренней клеммной колодки - все соединения выполняются вне корпуса

Примеры использования

• Пульт управления станком: 1 кнопка “Пуск”, 1 - “Стоп”, 1 - “Аварийная остановка”, 2 - индикаторы “Работа” и “Ошибка”
• Контрольный пункт на конвейере: три кнопки выбора режима + два световых индикатора состояния
• Обслуживание насосной группы: кнопки включения/выключения + сигналы уровня и давления

Практические советы

• Перед монтажом проверьте, что выбранные кнопки и лампы имеют точно 22,3 мм диаметр - меньшие детали будут болтаться, большие не войдут
• При использовании в холодном помещении учтите, что пластик становится более хрупким ниже –25 C
• Для длительной работы в пыльных средах рекомендуется периодически осматривать уплотнения вокруг отверстий
• Если требуется защита от случайного включения - используйте кнопки с защитным колпачком, они совместимы с этим корпусом
• Корпус D22 A5-BD-5 5 отверстий XALD05 от КЭAZ часто применяют как базовый элемент в проектах, где нужны быстрые замены - он легко демонтируется и заменяется
