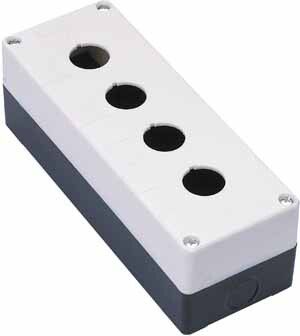

Пост кнопочный 4-м КП-101 d22мм с кабел. вводом для устройств сигнализации и управления пластик. бел. DEKraft 25504DEK APC

Пост кнопочный КП-101 от DEKraft - это накладной корпус из негорючего ABS-пластика с четырьмя местами для установки элементов управления и сигнализации, оснащённый кабельным вводом с защитой IP54. Подходит для сборки пультов на станках, линиях автоматизации и распределительных щитах.

Назначение и область применения

Пост кнопочный КП-101 предназначен для монтажа внутри него кнопок управления, световых индикаторов и переключателей. Он служит единым корпусом, который объединяет несколько элементов управления в одном месте. Применяется там, где требуется централизованная точка операторского контроля: на станках, конвейерах, насосных станциях, в системах аварийной остановки и сигнализации.

Технические характеристики

• Диаметр монтажного отверстия: 22 мм - позволяет устанавливать стандартные кнопки и индикаторы этого размера;
• Количество мест: 4 - можно смонтировать до четырёх устройств (например, две кнопки, один индикатор и переключатель);
• Материал корпуса: негорючий ABS-пластик - устойчив к механическим воздействиям и не поддерживает горение;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для помещений) и брызг воды с любого направления;
• Цвет корпуса и толкателей: белый с черными элементами - обеспечивает хорошую контрастность и видимость;
• Способ монтажа: накладной - крепится болтами к плоской поверхности, не требует проходного отверстия;
• Размеры: 195×70×65 мм - компактный формат для ограниченного пространства;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны перепады температур и повышенная влажность;
• Кабельный ввод: есть, с сальником - обеспечивает герметичную фиксацию проводов и сохраняет уровень защиты IP54;
• Контакты: 0 НО и 0 переключающих - сам пост не содержит внутренних контактов, он лишь корпус для внешних устройств.

Совместимость и монтаж

Пост кнопочный КП-101 совместим с любыми стандартными кнопками, индикаторами и переключателями диаметром 22 мм. Для монтажа используйте шестигранные гайки и прокладки, входящие в комплект (если указано в спецификации поставки). Корпус крепится к стене или панели через четыре отверстия в основании. Кабельный ввод расположен на одной из сторон - после протяжки кабеля затяните сальник, чтобы исключить попадание пыли и влаги. Не допускается сверление или модификация корпуса - это нарушит защиту IP54.

Безопасность и стандарты

Изделие соответствует требованиям по безопасности для электрооборудования в условиях сухих и слегка влажных помещений. Материал корпуса - негорючий ABS, что снижает риск возгорания при перегреве или коротком замыкании. Степень защиты IP54 соответствует ГОСТ 14254, обеспечивая надёжную работу в средах с пылью и случайными брызгами воды. Не предназначен для установки во взрывоопасных зонах или на открытом воздухе без дополнительной защиты.

Преимущества

• Объединяет до четырёх элементов управления в одном компактном корпусе - экономит место и упрощает обслуживание;
• Кабельный ввод с сальником уже встроен - не нуждается в доработке при монтаже;
• Негорючий пластик повышает безопасность вблизи оборудования с высокими нагрузками;
• Белый цвет корпуса и контрастные толкатели обеспечивают хорошую узнаваемость визуальных сигналов;
• Накладной тип монтажа позволяет устанавливать пост даже на неровных поверхностях, без необходимости просверливать глубокие отверстия.

Ограничения применения

• Не подходит для открытых площадок - IP54 не защищает от прямого дождя или струй воды;
• Не используется в агрессивных химических средах - пластик не устойчив к растворителям и маслам;
• Не имеет собственных контактов - все функции реализуются только через установленные в него устройства;
• Запрещено использовать в качестве распределительной коробки - не рассчитан на коммутацию силовых цепей;
• Климатическое исполнение УХЛ4 исключает применение в условиях экстремального холода ниже -25C или постоянной сырости (например, в канализационных камерах).

Примеры использования

• Пульт управления на металлообрабатывающем станке: две кнопки “Старт” и “Стоп”, один индикатор “Работа”, один переключатель режимов;
• Аварийная остановка на конвейере: одна красная кнопка “Экстренная остановка” + жёлтый индикатор “Сбой”;
• Щит управления насосной станцией: три кнопки (пуск, останов, сброс) + индикатор уровня;
• Контрольный пункт на складском оборудовании: переключатель режимов + два индикатора состояния системы.

Практические советы

• Перед монтажом проверьте, что выбранные кнопки и индикаторы имеют именно диаметр 22 мм - другие размеры не войдут;
• При прокладке кабеля через ввод не перегибайте провода - это может повредить изоляцию и нарушить герметичность;
• Если вы используете пост в пыльном помещении, периодически проверяйте состояние сальника и при необходимости заменяйте его;
• Не закручивайте крепёж слишком сильно - пластик легко трескается под избыточным усилием;
• Для удобства обслуживания рекомендуется располагать пост на уровне глаз - около 1,4–1,6 метра от пола.
