Пост кнопочный 3-м КП-101 d22мм с кабел. вводом для устройств сигнализации и управления пластик. бел. DEKraft 25503DEK APC

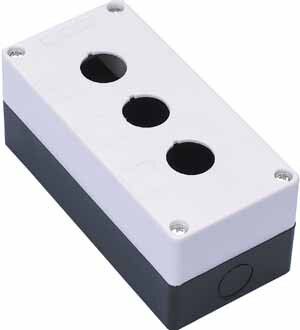

Пост кнопочный 3-местный КП-101 d22 мм с кабельным вводом от DEKraft - это накладной корпус из негорючего ABS-пластика, предназначенный для установки кнопок, переключателей и индикаторов в системах сигнализации и дистанционного управления. Артикул 25503dek обеспечивает совместимость с типовыми элементами управления на промышленном оборудовании.

Назначение и область применения

Пост кнопочный КП-101 используется для сборки панелей управления и сигнализации в условиях промышленной среды. В него монтируются кнопки старта/стоп, переключатели режимов, световые индикаторы - всё, что требует доступа оператору. Подходит для оборудования, где важна надёжная фиксация и защита от внешних воздействий: станков, конвейеров, насосных станций, автоматических линий.

Технические характеристики

• Количество постов: 3 - позволяет разместить три управляющих устройства одновременно
• Диаметр посадочного места: 22 мм - совместим с большинством стандартных кнопок и индикаторов этого размера
• Размеры корпуса: 150×70×65 мм - компактный формат для ограниченного пространства
• Материал корпуса: негорючий ABS-пластик - устойчив к механическим повреждениям и не поддерживает горение
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для помещений) и брызг воды с любого направления
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Конструкция: накладной - крепится на стену, щит или раму без необходимости вырезать отверстие
• Цвет: белый корпус с черными элементами - контрастная визуальная идентификация
• Кабельный ввод: встроен, с сальником - обеспечивает герметичную проходку проводов, сохраняет класс защиты IP54

Совместимость и монтаж

Пост кнопочный КП-101 совместим с любыми устройствами диаметром 22 мм, соответствующими стандарту IEC 60947-5-1. Для монтажа достаточно просверлить четыре отверстия под крепёж (в комплекте крепёж не предусмотрен). Корпус крепится саморезами или болтами через угловые отверстия. Кабельный ввод позволяет протянуть шланги или гофру до 8–10 мм в диаметре - перед монтажом проверьте соответствие диаметра кабеля.

Безопасность и стандарты

Изделие выполнено из негорючего материала, соответствует требованиям безопасности для электрооборудования в промышленных зонах. Степень защиты IP54 соответствует ГОСТ 14254. Применение в соответствии с климатическим исполнением УХЛ4 гарантирует долговечность в закрытых производственных помещениях с умеренной влажностью и перепадами температур.

Преимущества

• Универсальный трёхпозиционный дизайн - можно комбинировать кнопки, переключатели и индикаторы в одной точке
• Встроенный кабельный ввод с сальником исключает необходимость докупать отдельные уплотнители
• Накладная конструкция упрощает замену и обслуживание - не требуется демонтаж панели
• ABS-пластик устойчив к химически активным веществам, характерным для цехов
• Высокая плотность компоновки - три устройства на минимальной площади

Ограничения применения

• Не предназначен для открытых площадок - IP54 не защищает от прямого потока воды или длительного воздействия осадков
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Климатическое исполнение УХЛ4 не допускает работы при температурах ниже −25C или выше +40C
• Не рекомендовано использование в местах с постоянным контактом с маслом, растворителями или агрессивными чистящими средствами

Примеры использования

• Пульт управления станком: кнопка “Старт”, кнопка “Стоп”, индикатор “Работа”
• Щит аварийной остановки на конвейере: три кнопки экстренного отключения
• Контрольная панель насосной станции: переключатель режимов + два индикатора уровня
• Автоматический участок упаковки: управление сменой цикла и сигнал о завершении

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр кабеля был меньше максимального значения ввода (до 10 мм) - иначе сальник не обеспечит герметичность
• При использовании нескольких постов КП-101 на одной панели соблюдайте расстояние между ними минимум 50 мм - для удобства оператора и предотвращения случайного нажатия
• Не используйте силу при установке устройств в пост - они должны входить легко. Нагрузка на механизм может повредить контактную группу внутри
• При замене элементов отключите питание - даже при низком напряжении есть риск поражения током
• Артикул 25503dek - единственный вариант в серии КП-101 с таким сочетанием: 3 поста, IP54, встроенный ввод, белый цвет. Альтернативы с другим цветом или числом постов требуют отдельного заказа
