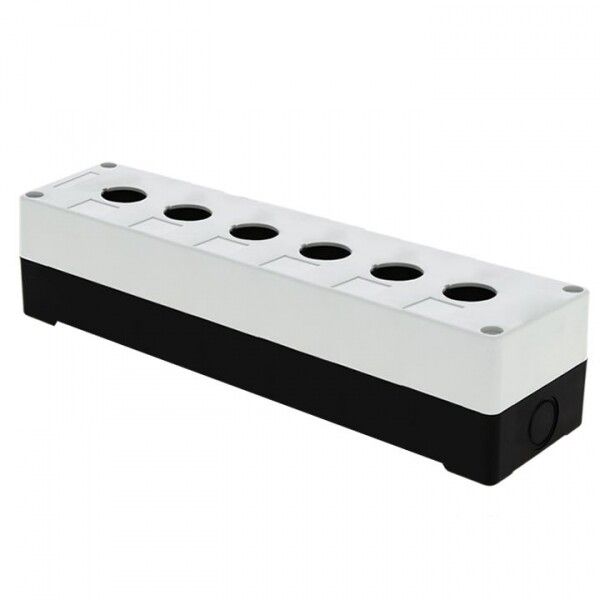

Корпус КП106 пластиковый 6 кнопок белый EKF PROxima | cpb-106-w

Корпус КП106 пластиковый 6 кнопок белый от EKF - это накладной корпус из прочного пластика, предназначенный для установки шести кнопочных выключателей в электрических щитах, пультах управления и распределительных устройствах. Артикул cpb-106-w обеспечивает надежную защиту от пыли и брызг воды, что делает его подходящим для промышленных условий.

Назначение и область применения

Корпус КП106 пластиковый 6 кнопок белый служит для компактного размещения шести кнопочных выключателей в одном модуле. Он применяется в системах управления оборудованием, где требуется одновременная организация нескольких команд: запуск, остановка, аварийный сброс, индикация режимов работы. Подходит для монтажа в электрических щитах, на стендах, конвейерах, подъемных механизмах и других объектах, требующих ручного управления.

Технические характеристики

• Количество управляющих элементов: 6 - позволяет установить шесть кнопок стандартного диаметра 22 мм;
• Тип изделия: накладной корпус - монтируется поверх поверхности без необходимости сверления глубоких отверстий;
• Диаметр отверстия: 22 мм - совместим с большинством стандартных кнопочных выключателей и индикаторов;
• Материал корпуса: пластик (ABS) - термостойкий, ударопрочный, не поддерживающий горение;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Цвет: белый - контрастный, хорошо виден в условиях слабого освещения;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с повышенной влажностью и умеренным загрязнением воздуха;
• Вид материала корпуса: прочее - указывает на использование специализированного типа пластика, оптимизированного для электротехники.

Совместимость и монтаж

Корпус КП106 пластиковый 6 кнопок белый совместим с любыми кнопками и индикаторами, имеющими посадочный диаметр 22 мм - типичные модели от EKF PROxima, IEK, Schneider Electric и аналоги. Монтаж выполняется на плоскую поверхность с помощью крепёжных отверстий по углам корпуса. Для сборки необходимо:

• Заготовить шесть кнопок с фиксацией в 22 мм;
• Разместить корпус на выбранной поверхности, предварительно отметив места крепления;
• Закрепить корпус саморезами или болтами (не входят в комплект);
• Вставить кнопки в отверстия и закрепить гайками снизу;
• Подключить провода через кабельные вводы (встроенные, без заглушек - требует самостоятельной герметизации при необходимости).

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электротехнических изделий в промышленной среде. Степень защиты IP54 обеспечивает безопасную эксплуатацию в условиях возможного попадания пыли и влаги. Материал ABS соответствует нормам UL94 V-2 по горючести - не распространяет пламя при кратковременном воздействии. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1 для кнопочных устройств.

Преимущества

• Экономия места - шесть функций в одном компактном корпусе вместо шести отдельных блоков;
• Высокая механическая прочность - корпус не деформируется при монтаже и эксплуатации;
• Устойчивость к химическим веществам - не реагирует на масла, эмульсии, бытовые чистящие средства;
• Простота замены - при выходе одной кнопки достаточно заменить её, не трогая остальные;
• Готовая форма - не требует доработки перед установкой.

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью;
• Не рекомендован для открытых площадок без дополнительной защиты от прямого дождя и солнечного нагрева выше +40C;
• Не поддерживает высокие токи - корпус не является коммутационным элементом; нагрузку несет только установленная внутрь кнопка;
• Отсутствие встроенного кабельного ввода - требует самостоятельного решения для герметизации проводов.

Примеры использования

• Пульт управления конвейером с кнопками: “Пуск”, “Стоп”, “Обратный ход” и три индикатора состояния;
• Щит автоматического управления насосной станцией - кнопки включения/выключения, аварийного отключения, тестирования;
• Кабина оператора станка - набор кнопок для ручного режима, смены скорости, экстренной остановки;
• Шкаф управления лифтом - кнопки вызова этажей, аварийной связи, блокировки дверей.

Практические советы

• Перед монтажом проверьте соответствие диаметра ваших кнопок 22 мм - не все модели совпадают даже при маркировке “22 мм”;
• Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP54 после прокладки проводов;
• При работе в холодных условиях (+5C и ниже) избегайте резких ударов по корпусу - пластик становится более хрупким;
• Для долговечности не допускайте перегрузки кнопок - максимальный ток зависит от установленных внутри устройств, а не от корпуса;
• Корпус КП106 пластиковый 6 кнопок белый легко сочетается с другими изделиями серии EKF PROxima - можно собирать унифицированные системы управления.
