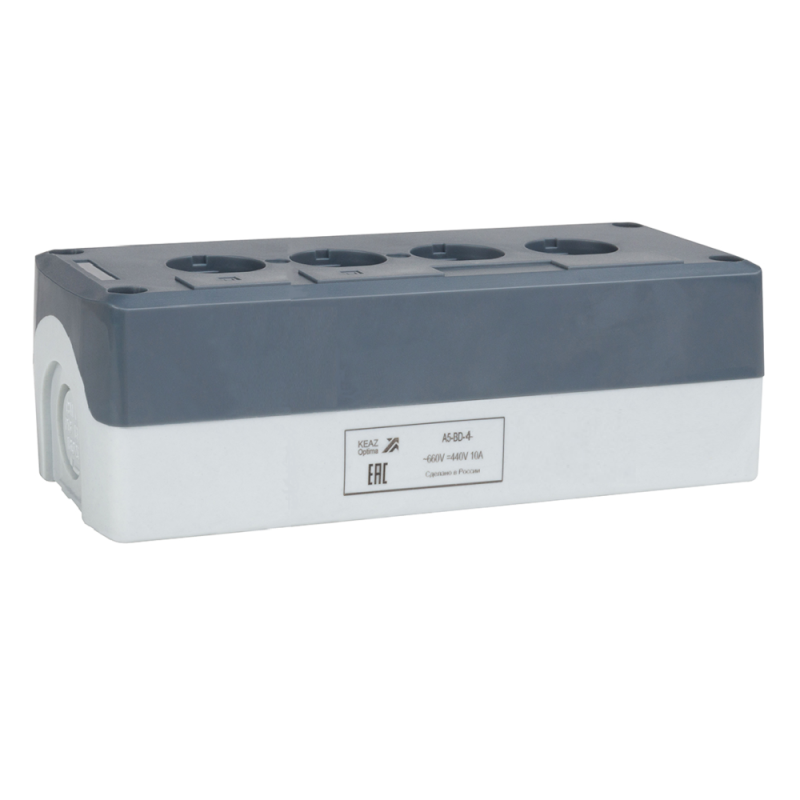

Корпус кнопочного поста OptiSignal D22 A5-BD-4 4 отв XALD04 | 362259 КЭАЗ

Корпус кнопочного поста 4 отв XALD04 от КЭАЗ - это накладной пластиковый корпус с четырьмя отверстиями под кнопки, переключатели или индикаторы, предназначенный для сборки пультов управления в условиях повышенной запыленности и влажности. Артикул 362259 подходит как для самостоятельной сборки, так и для замены поврежденных элементов в существующих системах управления.

Назначение и область применения

Корпус кнопочного поста 4 отв XALD04 используется для монтажа управляющих устройств: кнопок старта/стоп, переключателей режимов, световых индикаторов. Применяется в промышленном оборудовании - на станках, конвейерах, насосных станциях, автоматических линиях. Подходит для установки в помещениях и на открытых площадках при условии соблюдения степени защиты IP65.

Технические характеристики

• Количество отверстий: 4
• Диаметр каждого отверстия: 22,3 мм - позволяет установить стандартные кнопки и индикаторы с этим размером посадки
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления
• Конструкция: накладная - монтируется на поверхность стен, щитов или оборудования без необходимости сверления глубоких отверстий
• Материал: термостойкий пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Рабочее напряжение: совместим с цепями управления до 660 В переменного тока (50–60 Гц) или до 440 В постоянного тока

Совместимость и монтаж

Корпус кнопочного поста 4 отв XALD04 совместим со всеми стандартными кнопками и индикаторами с диаметром 22,3 мм. Для монтажа достаточно просверлить четыре отверстия в панели, вставить корпус и закрепить его болтами через крепёжные отверстия на задней стороне. Накладная конструкция исключает необходимость внутреннего монтажа в шкаф. Установка компонентов выполняется после фиксации корпуса - каждый элемент вставляется в своё отверстие и фиксируется гайкой снаружи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических устройств управления. Степень защиты IP65 обеспечивает надёжную работу в условиях производства, где возможны брызги воды, пылевая нагрузка или периодическая мойка оборудования. Материал корпуса не поддерживает горение и соответствует нормам UL94 V-2.

Преимущества

• Универсальность: можно самостоятельно выбрать и установить нужные кнопки, индикаторы или переключатели
• Высокая степень защиты IP65 - идеально для агрессивных сред
• Простота монтажа благодаря накладному типу крепления
• Пластиковый корпус легче металлических аналогов, снижает вес пульта управления
• Подходит как для новых установок, так и для ремонта существующих пультов

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не рассчитан на прямое попадание струи высокого давления - IP65 не эквивалентен IP67/IP68
• Не следует использовать в местах с температурой ниже –25 C или выше +60 C - материал может стать хрупким или деформироваться
• Не подходит для силовых цепей - только для цепей управления

Примеры использования

• Пульт управления станком ЧПУ с кнопками “Старт”, “Стоп”, “Аварийная остановка” и индикатором “Работа”
• Контрольный пульт на конвейере с двумя кнопками и двумя сигнальными лампами
• Запасной корпус для замены повреждённого в шкафу управления насосной станцией
• Локальный пульт на участке с высокой запылённостью - например, на заводе по производству цемента

Практические советы

• Перед монтажом проверьте диаметр ваших кнопок - он должен точно соответствовать 22,3 мм
• При использовании в сырых помещениях дополнительно герметизируйте места входа проводов силиконовым герметиком
• Не затягивайте крепёж слишком сильно - пластик может треснуть
• Если вы собираете пульт своими руками, используйте контакты с классом защиты IP65 - чтобы сохранить целостность всей системы
• Артикул 362259 от КЭАЗ легко заменяет аналогичные модели других производителей с таким же форм-фактором
