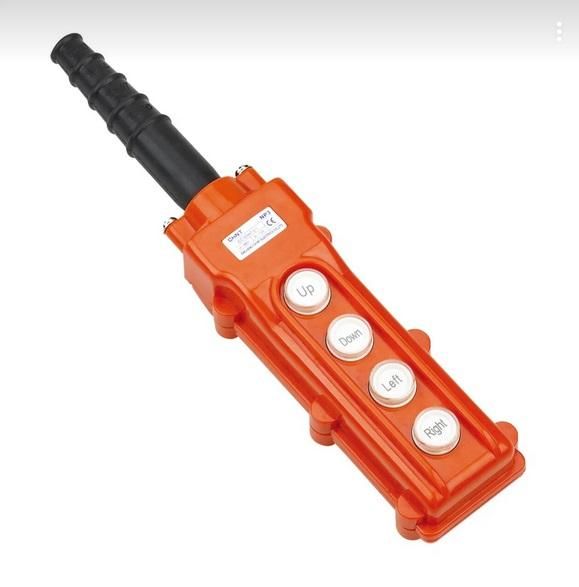

Пульт кнопочный NP3-2 на 4 кнопки IP65 | 586018 CHINT

Пульт кнопочный на 4 кнопки IP65 от CHINT (артикул 586018, серия NP3) предназначен для аварийного отключения подъемных механизмов в условиях запыленной или влажной среды. Его прочная конструкция и высокая степень защиты делают его надежным решением для промышленных объектов.

Назначение и область применения

Пульт кнопочный на 4 кнопки IP65 используется для удаленного управления подъемными механизмами, конвейерами и другим оборудованием, требующим быстрого отключения в экстренных ситуациях. Каждая из четырех кнопок выполняет свою функцию - например, стоп, вверх, вниз, сброс. Подходит для установки на кранах, лифтах, элеваторах и других устройствах категории “Транспортировка-подъем”.

Технические характеристики

• Количество кнопок: 4
• Функция: аварийное отключение (одна или несколько кнопок могут быть задействованы для этой цели)
• Номинальный рабочий ток: 4,5 А - позволяет управлять цепями контроля и слаботочных реле, но не подходит для прямой коммутации силовой нагрузки выше этого значения
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды из любого направления
• Цвет корпуса: желтый - обеспечивает высокую видимость в производственной зоне
• Материал корпуса: прочный композитный пластик - устойчив к механическим воздействиям и химическим веществам
• Количество скоростей: 1 - управление осуществляется через фиксированные команды, без регулировки скорости

Совместимость и монтаж

Пульт кнопочный на 4 кнопки IP65 (серии NP3, артикул 586018) совместим со стандартными системами управления промышленного уровня. Для подключения используются кабельные вводы M20 (не входят в комплект). Монтаж возможен на стену, раму оборудования или специальную стойку. Корпус имеет четыре точки крепления - рекомендуется использовать болты M4. Установка должна исключать попадание прямых струй воды на швы и кабельные вводы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для устройств управления. Выполнено в соответствии с нормами безопасности для работы в условиях повышенной опасности. Желтый цвет корпуса соответствует рекомендациям по сигнализации аварийных устройств.

Преимущества

• Высокая степень защиты IP65 гарантирует работу в пыльных, влажных и агрессивных средах
• Четыре кнопки позволяют реализовать гибкую логику управления без необходимости дополнительных устройств
• Ударопрочный корпус снижает риск повреждения при случайных ударах или падении инструментов
• Яркий желтый цвет обеспечивает быстрое выявление визуально даже в плохо освещённом помещении

Ограничения применения

• Не предназначен для прямого управления мощными двигателями - максимальный ток 4,5 А ограничен для сигналов управления, а не для силовых цепей
• Работает только в температурном диапазоне, указанном производителем (не указано в данных - требуется проверить документацию на конкретную модель)
• Не имеет световой индикации состояния кнопок - оператор должен опираться на положение клавиш и внешние индикаторы оборудования
• Не рассчитан на взрывоопасные зоны - отсутствует маркировка Ex

Примеры использования

• Автоматический подъёмник на складе - одна кнопка “Стоп”, вторая - “Поднять”, третья - “Опустить”, четвертая - “Сброс перегрузки”
• Лебедка на строительной площадке - аварийная кнопка в центре, остальные - управление скоростью движения
• Элеватор для сыпучих материалов - пульт установлен рядом с точкой загрузки для немедленного отключения при заклинивании

Практические советы

• Выбирайте место установки так, чтобы кнопки были доступны при любой позиции оператора - избегайте углов и труднодоступных мест
• Используйте кабели с усиленной изоляцией и сечением не менее 0,75 мм2 для надежного подключения
• Перед первым запуском проверьте, что каждая кнопка замыкает именно ту цепь, которую планировали - возможно, потребуется перепрошивка контроллера
• Регулярно очищайте поверхность пульта от пыли - хотя он защищён IP65, скопление грязи вокруг клавиш может затруднить нажатие
• Замена кнопок невозможна - при выходе одной из них из строя необходимо менять весь пульт целиком
