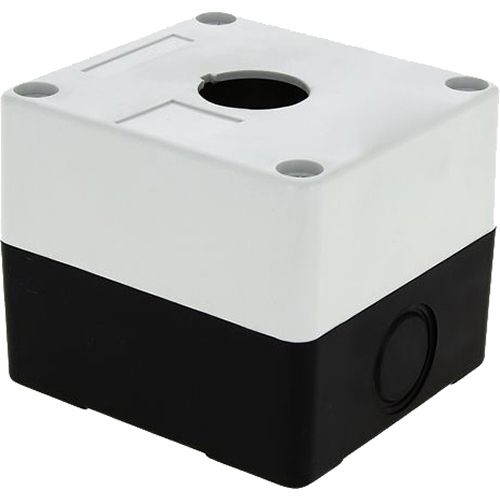

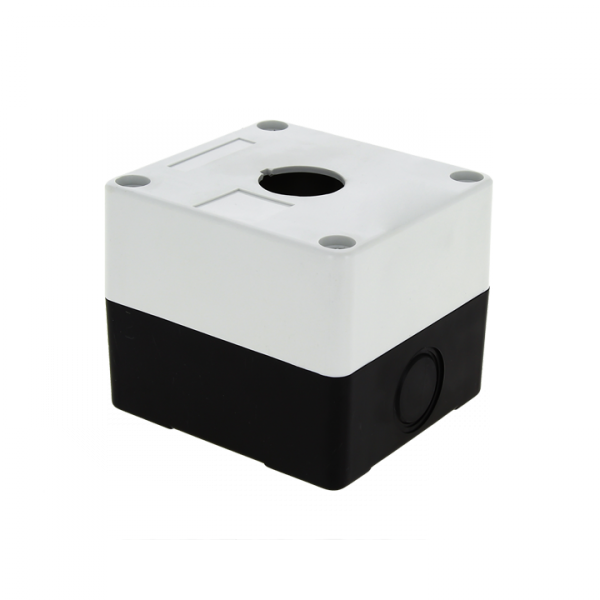

Корпус кнопочный 1 кнопка КП101 пластиковый белый - cpb-101-w EKF

Корпус кнопочный КП101 пластиковый 1 кнопка белый от бренда EKF (артикул cpb-101-w) - это защищённый корпус для установки однокнопочного управляющего элемента в электрических щитах, пультах управления и распределительных шкафах. Подходит для работы в условиях повышенной запылённости и влажности.

Назначение и область применения

Корпус КП101 предназначен для монтажа одиночной кнопки управления в составе кнопочных постов. Он обеспечивает механическую защиту и фиксацию кнопочного механизма, сохраняя доступ к управлению. Применяется в системах автоматизации, на станках, конвейерах, в вводно-распределительных устройствах (ВРУ) и других местах, где требуется ручное включение/выключение оборудования. Особенно актуален там, где важна надёжность и защита от внешних воздействий.

Технические характеристики

• Тип изделия: корпус кнопочный
• Количество управляющих элементов: 1
• Диаметр отверстия: 22 мм - совместим с кнопками стандарта МЭК 60947-5-1
• Номинальное напряжение: 660 В - позволяет использовать в цепях высокого напряжения, включая промышленные электродвигатели
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: пластик (термостойкий ABS)
• Цвет: белый
• Конструкция: прямоугольная форма, удобна для компактного монтажа в щитах
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью и без агрессивных газов

Совместимость и монтаж

Корпус КП101 совместим с любыми кнопками, имеющими стандартный диаметр 22 мм. Для монтажа необходимо:

• Вырезать в стенке щита или пульта отверстие диаметром 22 мм
• Вставить корпус в отверстие до упора - он фиксируется с помощью двух зажимных лапок внутри
• Подключить провода к контактам кнопки, установленной внутрь корпуса
• Не требует специальных инструментов - монтаж выполняется вручную

Обратите внимание: сама кнопка и её контакты в комплект не входят - корпус только для крепления. Выбирайте кнопки с подходящим типом контактов (нормально замкнутые/разомкнутые) и нужной степенью защиты.

Безопасность и стандарты

Корпус КП101 соответствует требованиям безопасности для электроустановок до 1000 В. Его материал - негорючий ABS, что снижает риск возгорания при аварийных ситуациях. Степень защиты IP54 соответствует ГОСТ 14254, а климатическое исполнение УХЛ3 - ГОСТ 15150. Произведён в рамках серийной линейки EKF PROxima, которая прошла сертификацию в России и странах ЕАЭС.

Преимущества

• Простая и надёжная фиксация без болтов - экономит время при сборке
• Защита IP54 повышает долговечность в сложных условиях - подходит для цехов, складов, открытых площадок
• Белый цвет улучшает видимость и легко сочетается с другими элементами щитовой аппаратуры
• Пластиковый корпус не проводит ток - безопаснее металлических аналогов в некоторых схемах
• Совместим с большинством промышленных кнопок 22 мм - не требует замены всей системы при ремонте

Ограничения применения

• Не предназначен для установки в условиях постоянного прямого потока воды или погружения - IP54 не гарантирует герметичность
• Не рекомендован для экстремальных температур ниже −25C или выше +40C - возможна хрупкость материала
• Не имеет встроенных предохранителей или блокировок - для функциональной безопасности требуется дополнять схему
• Не подходит для многокнопочных постов - для нескольких кнопок нужны другие модели (например, КП102, КП103)

Примеры использования

• Остановка станка на производстве через однокнопочный пост
• Запуск насоса в системе водоснабжения
• Управление освещением в техническом помещении
• Компонент пульта управления для малогабаритного подъёмника
• Функциональный элемент в щите управления конвейерной линией

Практические советы

• Перед монтажом проверьте, чтобы отверстие в щите было точно 22 мм - слишком маленькое затруднит установку, слишком большое - снизит защиту IP54
• Используйте только кнопки с резьбой M22×1,5 - они гарантированно войдут в корпус
• При работе в сырых помещениях дополнительно смажьте резьбу кнопки антикоррозийной смазкой
• Для длительной эксплуатации в пыльных средах периодически протирайте поверхность корпуса - даже IP54 не исключает накопление пыли на внешней стороне
• Корпус КП101 можно использовать как часть модульной системы - несколько таких корпусов легко располагаются рядом в одном щите
