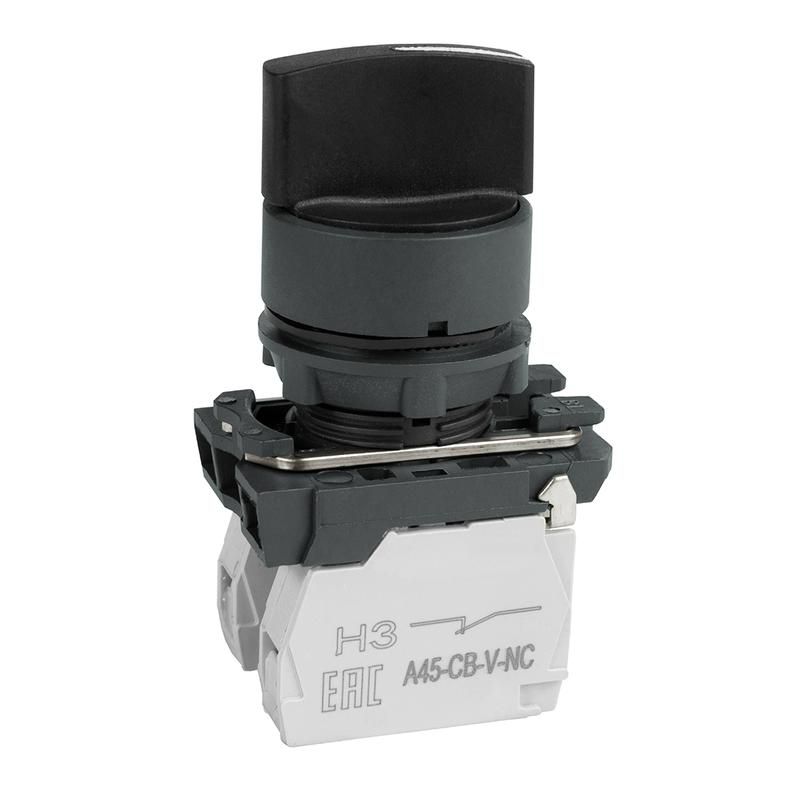

Переключатель OptiSignal D22 C5-S-33 3 позиции с фиксацией пластик 2НО XB5AD33 КЭАЗ 332186

Переключатель OptiSignal D22 C5-S-33 - это компактный устройство с фиксацией в трёх положениях, предназначенное для надёжного управления цепями в промышленной автоматизации. Бренд КЭАЗ обеспечивает высокую прочность корпуса из пластика и защиту IP65, что делает этот переключатель OptiSignal D22 C5-S-33 подходящим для жестких условий эксплуатации.

Назначение и область применения

Переключатель OptiSignal D22 C5-S-33 используется для коммутации двух отдельных цепей через два нормально разомкнутых (НО) контакта. Он позволяет выбирать одно из трёх устойчивых положений - например, «Выкл», «Вкл 1», «Вкл 2». Подходит для управления оборудованием, где требуется ручной выбор режима работы без самовозврата.

• Управление двумя нагрузками (например, двумя насосами или двигателями)
• Выбор рабочего режима на станках, конвейерах, системах вентиляции
• Использование в местах с повышенным уровнем запылённости, влаги, перепадов температур

Технические характеристики

• Количество нормально разомкнутых контактов: 2
• Количество положений: 3 (с фиксацией в каждом)
• Максимальное напряжение: 690 В
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Диаметр отверстия для установки: 22,3 мм
• Температурный диапазон: от –50 C до +55 C
• Тип управления: поворотная рукоятка короткого типа (для удобного захвата пальцами)
• Цвет всех элементов: чёрный
• Способ подключения: винтовые зажимы
• Монтаж: на лицевую панель
• Наличие переднего кольца: да (обеспечивает герметичную посадку и эстетичный вид)

Совместимость и монтаж

Переключатель OptiSignal D22 C5-S-33 устанавливается в подготовленное отверстие диаметром 22,3 мм на панели оборудования. Переднее кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь. Для монтажа достаточно закрутить две гайки с тыльной стороны панели - никаких специальных инструментов не требуется.

Подключение осуществляется через винтовые клеммы. Максимальное сечение провода - не указано в данных, поэтому рекомендуется использовать провода сечением до 2,5 мм2, чтобы не перегрузить контактную группу. Убедитесь, что провода зачищены на 6–8 мм и хорошо затянуты - слабый контакт может вызвать нагрев.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в средах с пылью, брызгами воды и агрессивными жидкостями. Температурный диапазон от –50 C до +55 C позволяет применять переключатель OptiSignal D22 C5-S-33 в холодильных камерах, на открытых площадках и в суровых климатических зонах.

Преимущества

• Фиксация в трёх положениях исключает случайное переключение
• Пластиковый корпус устойчив к коррозии и химическим воздействиям
• Защита IP65 снижает риск отказа в сырых или пыльных помещениях
• Чёрный цвет рукоятки и кольца обеспечивает хорошую контрастность и узнаваемость
• Компактный размер (22,3 мм) позволяет размещать несколько переключателей на одной панели

Ограничения применения

• Не предназначен для частого переключения под большой током - максимальная нагрузка указана только по напряжению, токовая способность не указана; используйте согласно паспорту устройства
• Отсутствие световой индикации - нельзя определить текущее положение визуально без внешней сигнализации
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Не поддерживает автоматическое управление - только ручной операторский контроль

Примеры использования

• Выбор между двумя насосами в системе охлаждения: «Насос A», «Выкл», «Насос B»
• Ручной выбор режима работы конвейера: «Автоматический», «Выкл», «Ручной»
• Аварийное отключение одного из двух источников питания в распределительном щите
• Управление освещением в цеху с тремя зонами: «Зона 1», «Выкл», «Зона 2»

Практические советы

• При установке проверьте точность сверления отверстия - допуск +-0,2 мм важен для плотного прилегания переднего кольца
• Не используйте силовые инструменты при затяжке винтов - можно повредить пластиковые детали
• Если переключатель будет установлен вне помещений, дополнительно уплотните место прохода кабеля
• Обязательно отключите питание перед подключением или обслуживанием - даже при малых токах есть риск поражения
• Для долгой службы регулярно проверяйте состояние контактов и чистоту механизма - особенно в пыльных цехах
