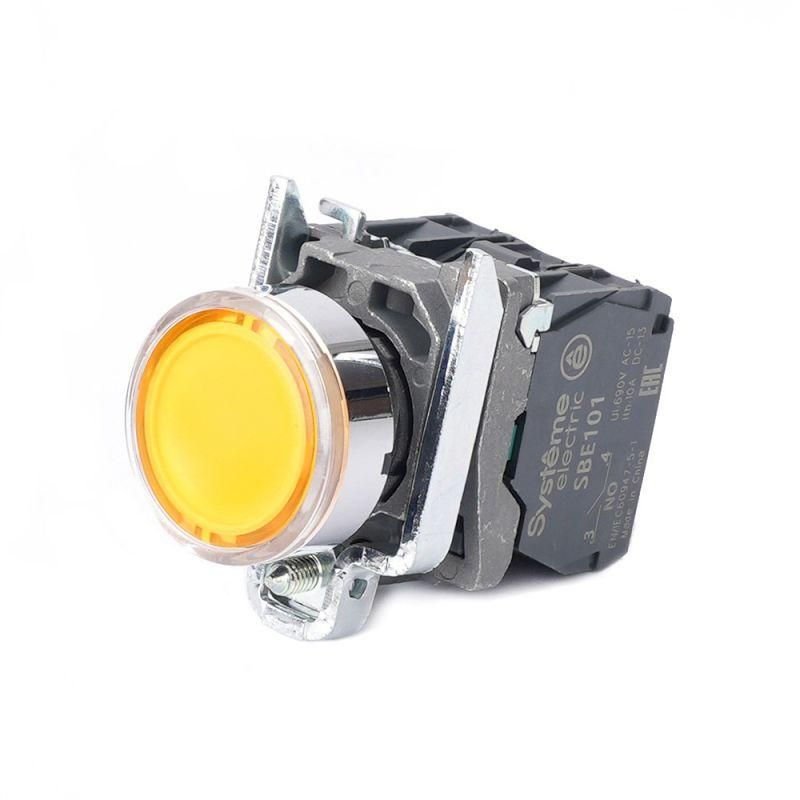

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО+1НЗ желт. SE SB4BW35B5 APC

Кнопка модульная с подсветкой в сборе 22 мм металл желтая 24 В DC 1НО+1НЗ - это надёжный коммутационный элемент с LED-подсветкой, предназначенный для управления и индикации состояния оборудования. Бренд Systeme Electric и артикул sb4bw35b5 обеспечивают совместимость со стандартными решениями промышленной автоматизации.

Назначение и область применения

Эта кнопка используется для ручного управления устройствами: запуск, остановка, сброс, активация режимов. Подсветка позволяет легко определить её состояние даже в условиях слабой освещённости. Применяется в промышленном оборудовании, панелях управления, станках, конвейерах, шкафах распределения и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 24 В постоянного или переменного тока (24 В AC/DC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиод (LED), цвет соответствует цвету кнопки - жёлтый
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип механизма: самовозврат - после нажатия кнопка возвращается в исходное положение
• Тип толкателя: цилиндрический, плоский
• Цвет кнопки: оранжевый (визуально воспринимается как жёлтый)
• Переднее кольцо: хромированное металлическое, усиливает прочность и эстетику
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение
• Конструкция линзы: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка sb4bw35b5 монтируется в панели через отверстие диаметром 22,5 мм. Совместима с любыми стандартными панелями, имеющими такой же размер. Для установки требуется только фиксация гайкой с тыльной стороны. Монтаж не требует специальных инструментов - достаточно отвёртки для подключения проводов. Учитывайте, что напряжение питания 24 В - не подключайте к сети 220 В.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной влажностью, пылью или возможным воздействием брызг. Конструкция выполнена в соответствии с промышленными стандартами безопасности для электрооборудования. Серия SB4 прошла испытания на механическую выносливость и термостойкость.

Преимущества

• Комбинированные контакты (1НО+1НЗ) позволяют использовать одну кнопку для двух функций - например, включение и остановка
• Жёлтая подсветка хорошо заметна в любой среде, особенно в сочетании с оранжевой кнопкой
• Металлический корпус и хромированное кольцо повышают долговечность и устойчивость к механическим нагрузкам
• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Винтовое подключение обеспечивает надёжную фиксацию проводов без необходимости пайки

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Работает только при напряжении до 24 В - нельзя подключать к 110 В или 220 В
• Не имеет механической блокировки - не подходит для аварийных остановок, где нужна фиксация в нажатом состоянии
• IP65 защищает от брызг, но не от длительного погружения - не применяйте в подводных или постоянно мокрых средах

Примеры использования

• Управление пуском станка на производственной линии
• Активация сигнализации в щите управления
• Сброс системы в системах автоматического контроля
• Индикация готовности оборудования в пункте обслуживания
• Ручной запуск насоса или вентилятора в системе HVAC

Практические советы

• При монтаже используйте только провода с сечением, рекомендованным производителем - обычно 0,5–2,5 мм2
• Проверьте соответствие диаметра отверстия: 22,5 мм - не пытайтесь вставить в 22 мм, это может повредить крепление
• Для удобства подключения промаркируйте провода: L1 - к НО, L2 - к НЗ, чтобы избежать путаницы
• Если подсветка не горит - проверьте полярность при подключении 24 В DC; LED чувствителен к обратному напряжению
• Для частых операций выбирайте именно эту модель - механизм с самовозвратом выдерживает десятки тысяч циклов
