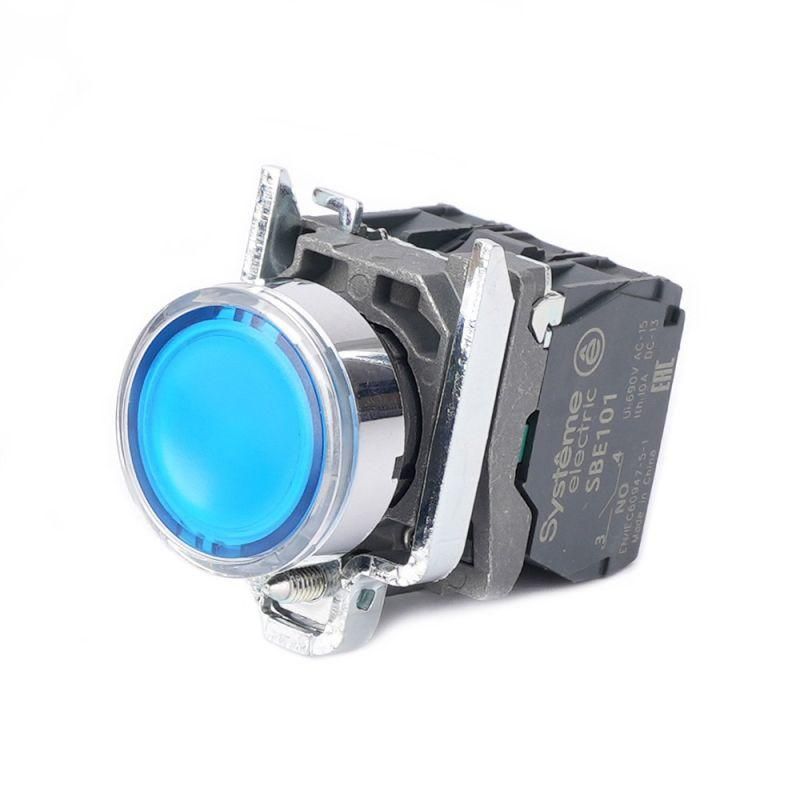

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО+1НЗ син. SE SB4BW36B5 APC

Кнопка модульная с подсветкой в сборе 22мм металл 24ВDC 1НО+1НЗ от Systeme Electric (артикул sb4bw36b5) - это надёжное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Подсветка и прочный металлический корпус обеспечивают видимость и долговечность даже в сложных условиях.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс, аварийное отключение. Применяется в промышленном оборудовании, автоматизированных линиях, щитах управления, системах безопасности. Благодаря подсветке и высокой степени защиты, идеально подходит для помещений с повышенной запылённостью, влажностью или необходимостью визуального контроля работы устройства.

Технические характеристики

• Напряжение питания: 24 В постоянного или переменного тока (24 В AC/DC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: LED, цвет - синий
• Монтажное отверстие: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип механизма: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Конструкция: плоская, цилиндрический толкатель, круглая линза
• Переднее кольцо: хромированное, декоративное и уплотнительное
• Подключение: винтовые зажимы
• Материал корпуса: металл

Совместимость и монтаж

Кнопка совместима со стандартными монтажными отверстиями диаметром 22–22,5 мм. Монтируется на лицевую панель через фланец с резьбой. Для установки требуется предварительно просверлить отверстие нужного размера, вставить кнопку до упора и зафиксировать гайкой снизу. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в средах с пылью, брызгами воды и влажным воздухом. Соответствует международным стандартам на оборудование управления промышленного типа. Работает в температурном диапазоне, типичном для промышленных условий - от -25C до +55C (по данным производителя серии SB4).

Преимущества

• Высокая степень защиты IP65 - выдерживает жесткие условия производства
• LED-подсветка яркая, энергоэффективная, не нагревается
• Металлический корпус - механическая прочность и антикоррозийная стойкость
• Наличие двух типов контактов (НО+НЗ) - позволяет использовать в различных схемах управления
• Хромированное кольцо - улучшает визуальное восприятие и снижает риск случайного нажатия

Ограничения применения

• Не предназначена для погружения в жидкости - IP65 не гарантирует герметичность при длительном контакте с водой
• Рабочий ток и мощность не указаны; для нагрузок выше 5 А рекомендуется проверить совместимость с контактами
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Самовозвратный механизм не подходит для функций “удержание” - например, для включения режима постоянной работы

Примеры использования

• Управление пуском станка на производственной линии
• Аварийная остановка конвейера
• Индикация активного режима в пульте управления складской техникой
• Кнопка “Сброс” в системе автоматического полива
• Локальный управляемый сигнал в шкафу распределения электроэнергии

Практические советы

• При монтаже убедитесь, что диаметр отверстия точно соответствует 22,5 мм - меньший вызовет повреждение корпуса, больший - плохую фиксацию
• При подключении используйте качественные кабели с медными жилами - окисление может нарушить контакт
• Синяя подсветка указывает на активное состояние; сочетание с красной кнопкой в других местах помогает визуально различать функции
• Для частых операций (более 1000 нажатий в день) регулярно проверяйте целостность контактов - срок службы механики составляет более 1 млн циклов, но зависит от нагрузки
• Кнопка sb4bw36b5 совместима с другими изделиями серии SB4 - можно собирать единые панели управления с одинаковым дизайном и параметрами
