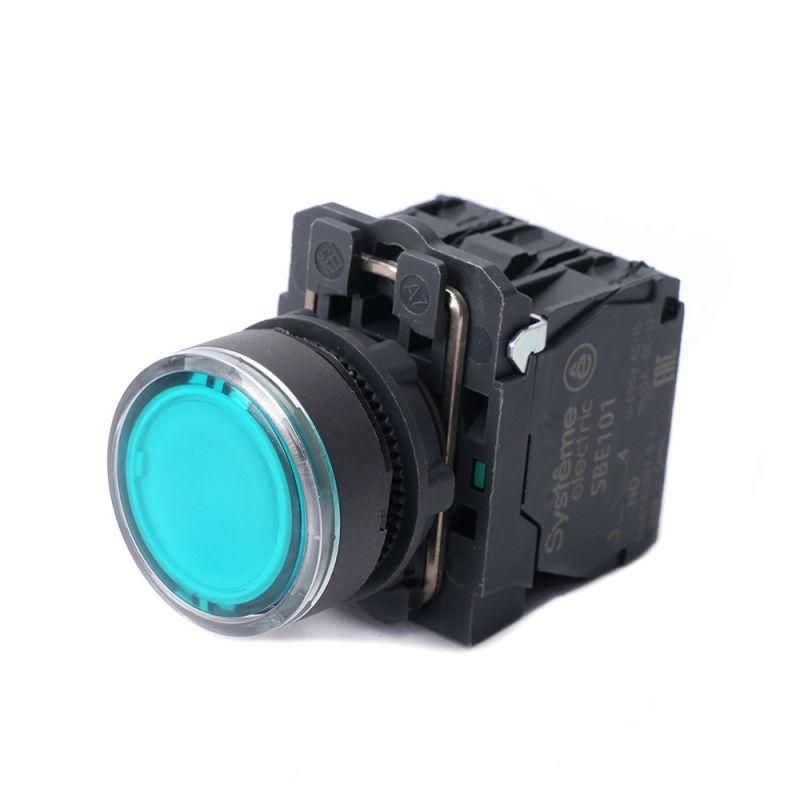

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ зел. SE SB5AW33B5 APC

Кнопка модульная с подсветкой в сборе 22 мм зеленая пластик 24 В DC 1НО+1НЗ от бренда Systeme Electric (арт. sb5aw33b5) предназначена для ручного управления и визуальной индикации состояния оборудования в промышленной автоматизации. Эта модель сочетает надежную механическую работу с яркой LED-подсветкой, обеспечивая четкую видимость даже в условиях слабого освещения.

Назначение и область применения

Кнопка модульная с подсветкой в сборе 22 мм зеленая пластик 24 В DC 1НО+1НЗ используется для запуска, остановки или сигнализации режимов работы оборудования. Подходит для установки на панели управления станков, конвейеров, систем вентиляции, шкафов автоматики и других устройств, где требуется наглядная индикация активного состояния. Цвет зеленой кнопки соответствует стандартным обозначениям «пуск» или «готовность». Применяется в промышленности, на объектах инфраструктуры и в гражданском строительстве.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (DC/AC)
• Тип подсветки: LED - энергоэффективная, долговечная, не требует замены
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям
• Цвет кнопки: зеленый; цвет переднего кольца: черный
• Тип толкателя: цилиндрический - совместим со стандартными клавишами
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Фиксация в панели: без фиксирующего кольца - легко вынимается при необходимости замены
• Конструкция: плоская поверхность, круглая линза - минимизация зацепления и простота очистки

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22 мм зеленая пластик 24 В DC 1НО+1НЗ устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для монтажа достаточно протянуть провода через заднюю часть устройства и затянуть винты на клеммах. Отсутствие фиксационного кольца позволяет быстро демонтировать кнопку без инструментов - например, при обслуживании или замене. Совместима с большинством стандартных панелей толщиной до 8 мм. Перед установкой проверьте соответствие диаметра отверстия - допуск +-0,5 мм допустим, но большие отклонения снижают герметичность.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью, пылью или возможностью мытья оборудования струями воды. Работает при температуре окружающей среды от -25C до +55C. Материалы корпуса не поддерживают горение и соответствуют нормам UL94 V-2. Подключение к сети выше 24 В недопустимо - это может повредить светодиод и контактную группу.

Преимущества

• LED-индикация работает долго и потребляет мало энергии - срок службы более 50 000 часов
• Универсальное питание 24 В AC/DC - совместима с большинством промышленных контроллеров
• Наличие двух типов контактов (НО+НЗ) позволяет использовать кнопку в различных схемах управления
• Защита IP65 обеспечивает надежность в агрессивных средах - без дополнительных кожухов
• Простая замена: можно снять и установить новую кнопку без демонтажа всей панели

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат ATEX или IECEx
• Работает только при напряжении 24 В - нельзя подключать к 12 В или 220 В без преобразователя
• Отсутствие фиксации увеличивает риск случайного выдергивания при вибрациях - рекомендуется использовать в стационарном оборудовании
• Пластиковый корпус менее устойчив к механическому удару по сравнению с металлическими аналогами

Примеры использования

• Запуск конвейера на пищевом производстве - зеленая подсветка показывает готовность системы
• Аварийная остановка насосной станции - комбинация НО и НЗ позволяет реализовать блокировку
• Индикация «работа вручную» на ЧПУ станке - кнопка встроена в пульт оператора
• Сигнализация «загрузка завершена» в системе упаковки - сигнал остается включен до сброса

Практические советы

• Перед подключением проверьте полярность - хотя LED работает на переменном токе, лучше соблюдать правильное подсоединение для максимальной долговечности
• При использовании в вибрирующем оборудовании дополнительно закрепите провода хомутами - чтобы нагрузка не передавалась на клеммы
• Для очистки используйте мягкие ткани и нейтральные моющие средства - агрессивные растворители могут повредить пластик и линзу
• Если нужна фиксация - можно доработать установочное отверстие самофиксирующим кольцом 22 мм (не входит в комплект)
• При замене старой кнопки - убедитесь, что новый артикул sb5aw33b5 имеет те же параметры контактов и габариты
