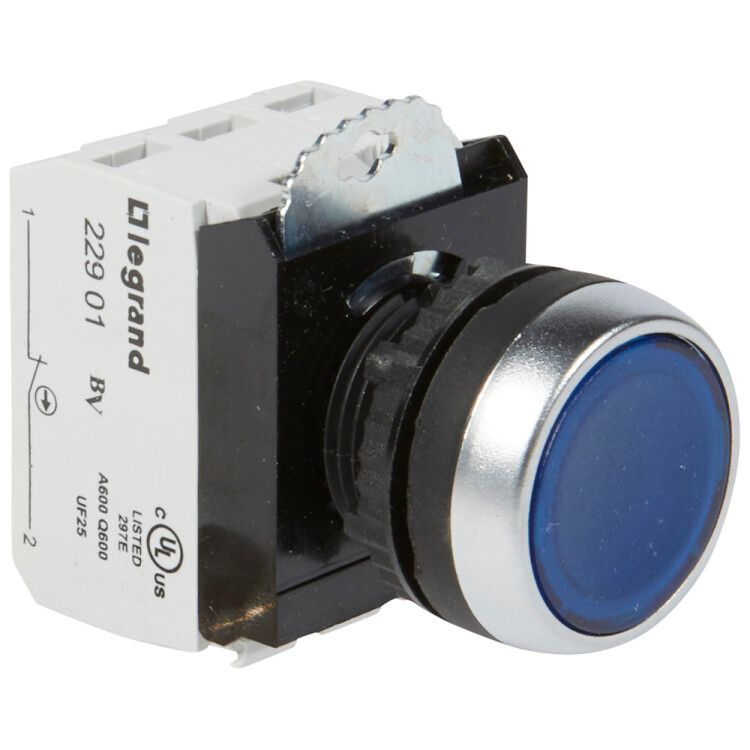

Кнопка с потайным толкателем 22,3 - Osmoz в сборе подсветкой синий 24 В~/= | 023753 Legrand

Кнопка с потайным толкателем Legrand Euro 023753 - это компактное устройство управления с подсветкой, предназначенное для частых операций в условиях повышенной запыленности и влаги. Подходит для установки на панели оборудования, где важна надежная индикация состояния и удобство работы даже в ограниченном пространстве.

Назначение и область применения

Кнопка Legrand Euro 023753 используется для временного включения или выключения цепей управления - например, запуска двигателя, остановки станка или активации сигнализации. Благодаря самовозвратному механизму она не фиксируется в нажатом положении, что делает её идеальной для ситуаций, требующих кратковременного воздействия. Применяется в промышленной автоматизации, на конвейерах, в системах управления оборудованием, в местах с высокой проходимостью.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместима с большинством промышленных контроллеров и слаботочных цепей;
• Диаметр монтажного отверстия: 22 мм - соответствует стандартному размеру для панельных кнопок;
• Подсветка: да, синего цвета - обеспечивает визуальную индикацию состояния в темноте или при плохом освещении;
• Механизм: самовозвратный (без фиксации) - возвращается в исходное положение после отпускания;
• Защита: IP66 - полностью защищена от пыли и мощных струй воды из любого направления;
• Тип толкателя: цилиндрический, потайной - утоплен в корпус, снижает риск повреждения и случайного нажатия;
• Конструкция: одна нормально замкнутая (НЗ) и одна нормально разомкнутая (НО) контактная группа - позволяет коммутировать две цепи одновременно;
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2;
• Форма линзы: круглая, с хромированным передним кольцом - эргономичная и устойчивая к механическому износу;
• Способ монтажа: на лицевую панель - устанавливается через отверстие 22 мм с фиксацией гайкой сзади.

Совместимость и монтаж

Кнопка Legrand Euro 023753 совместима с любыми панелями толщиной до 8 мм. Для установки требуется просверлить отверстие диаметром 22 мм - точное соответствие указанному значению важно, так как меньшее отверстие не позволит вставить кнопку, а большее - нарушит герметичность. После вставки кнопки фиксируйте её с помощью металлической гайки, которая затягивается с тыльной стороны. Убедитесь, что провода подключены к клеммам с правильной полярностью, хотя кнопка работает как на переменном, так и на постоянном токе. Кабель сечением более 2,5 мм2 использовать нельзя - возможен перегрев и потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям IP66, что гарантирует безопасную работу в средах с брызгами воды, пылью, маслом и другими загрязнениями. Конструкция выполнена из прочного пластика и металла, устойчивого к ультрафиолету и химическим веществам. Соответствует международным стандартам на устройства управления промышленного типа. Не содержит свинца и других опасных материалов согласно RoHS.

Преимущества

• Уникальная сочетание потайного толкателя и подсветки - минимизация внешних выступов + видимость в любой световой ситуации;
• Два типа контактов (НО и НЗ) в одном корпусе - экономия места на панели и упрощение схемы управления;
• Высокая степень защиты IP66 - возможность установки вне помещений или в сырых цехах;
• Хромированное кольцо - улучшает визуальное восприятие и устойчиво к царапинам;
• Совместимость с AC и DC - универсальность для различных типов систем управления.

Ограничения применения

• Не предназначена для постоянного включения - механизм самовозвратный, не рассчитан на длительное удержание;
• Недопустимо применение в средах с давлением выше атмосферного или в погружаемых условиях - IP66 не обеспечивает герметичность при погружении;
• Не рекомендуется для силовых цепей выше 24 В - максимальное рабочее напряжение ограничено;
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex.

Примеры использования

• Кнопка аварийной остановки на станке с ЧПУ - синяя подсветка легко заметна в цеху;
• Активация насоса на мойке автомобилей - защита IP66 предотвращает выход из строя при мытье;
• Управление ленточным конвейером - двойные контакты позволяют одновременно включить двигатель и отключить сигнал тревоги;
• Пульт управления в холодильной камере - подсветка сохраняет читаемость при низком освещении.

Практические советы

• При монтаже используйте штангенциркуль для контроля диаметра отверстия - даже 0,5 мм расхождения могут помешать плотной посадке;
• Перед подключением проверьте наличие напряжения 24 В - неверное питание может повредить светодиод подсветки;
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать пластиковую основу и нарушить герметичность;
• Для долгой службы избегайте попадания масла или растворителей на поверхность толкателя - они могут повредить покрытие и вызвать залипание;
• Если нужна другая цветовая индикация - аналогичная модель доступна в красном, белом и жёлтом исполнении, но с тем же артикулом 023753 можно получить только синюю подсветку.
