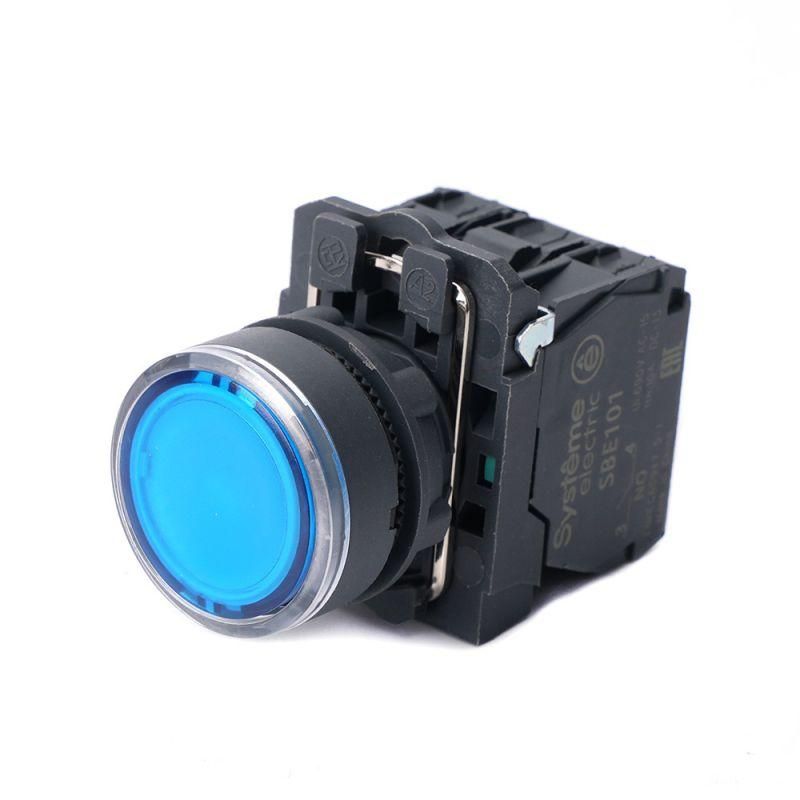

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО+1НЗ син. SE SB5AW36B5 APC

Кнопка модульная с подсветкой в сборе 22мм синяя пластик 24ВDC 1НО+1НЗ SB5 - это готовый к установке управляющий элемент с индикацией состояния, предназначенный для частого ручного управления оборудованием на промышленных объектах. Бренд Systeme Electric и артикул sb5aw36b5 указывают на серию SB5, которая обеспечивает надежную работу в условиях повышенной запыленности и влаги.

Назначение и область применения

Кнопка используется для ручного включения и выключения оборудования через замыкание и размыкание электрической цепи. Подсветка позволяет легко определить её состояние даже в плохо освещённых зонах. Применяется в панелях управления станков, конвейеров, систем автоматизации, щитах распределения энергии, а также на объектах инфраструктуры и гражданского строительства.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип подсветки: LED - долговечная, низкопотребляющая, равномерная подсветка
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение
• Цвет кнопки: синий; цвет переднего кольца: черный
• Материал корпуса: пластик
• Форма толкателя: цилиндрический
• Форма линзы: круглая
• Способ подключения: винтовые зажимы

Совместимость и монтаж

Кнопка SB5 монтируется в лицевую панель через отверстие диаметром 22,5 мм. Передний хомутик из пластика фиксирует устройство и герметично закрывает зазор между корпусом и панелью. Для подключения используются винтовые клеммы - подходят провода до 2,5 мм2. Установка требует только сверления отверстия и затяжки двух гаек с тыльной стороны панели. Совместима со стандартными монтажными рамками для модульных кнопок 22 мм.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Конструкция обеспечивает безопасную эксплуатацию в помещениях с высокой влажностью, на открытом воздухе и в местах с возможным воздействием брызг воды или пыли. Материалы корпуса не поддерживают горение и соответствуют нормам безопасности для промышленного оборудования.

Преимущества

• Готовая сборка - не требуется самостоятельная комплектация лампы и контактов
• LED-подсветка работает от 24 В DC/AC - совместима с большинством промышленных контроллеров
• Интегрированное переднее кольцо снижает риск повреждений при монтаже и эксплуатации
• Плоская форма кнопки предотвращает зацепление одежды или инструментов
• Устойчивость к пыли и воде делает её пригодной для жестких условий

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Подсветка рассчитана только на напряжение 24 В - нельзя использовать с 12 В или 220 В без преобразователя
• Максимальный ток контактов не указан - не рекомендуется коммутировать нагрузки выше 5 А без проверки документации производителя
• Пластиковый корпус менее устойчив к механическим ударам по сравнению с металлическими аналогами

Примеры использования

• Стартовая кнопка на станке ЧПУ - синяя подсветка показывает активное состояние
• Аварийная остановка на конвейере - сочетание НО и НЗ позволяет реализовать контроль целостности цепи
• Индикация режима работы в щите управления водоснабжением
• Ручной запуск насосной группы на очистных сооружениях

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует точного сверления, иначе кнопка не будет плотно фиксироваться
• При подключении используйте изолированные наконечники на проводах - это повысит надёжность вибрационных нагрузок
• Подсветка работает при любом типе тока (AC/DC), но лучше использовать стабильный 24 В DC для продления срока службы LED
• Не применяйте кнопку в качестве основного рубильника - она предназначена только для управления, а не для отключения мощных нагрузок
• При необходимости замены - модель sb5aw36b5 полностью заменяема другими кнопками серии SB5 с тем же набором контактов и подсветкой
