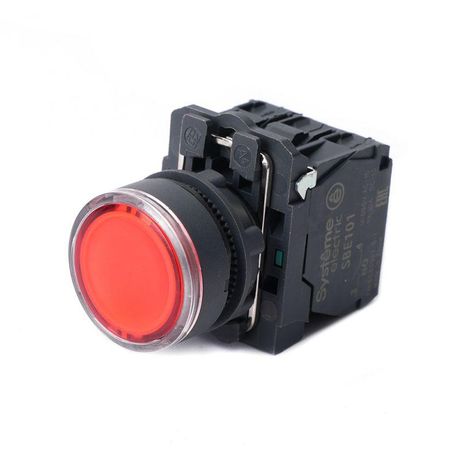

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО+1НЗ красн. SE SB5AW34M5 APC

Кнопка с подсветкой в сборе модуль 22мм красная пластик 230-240В AC 1НО+1НЗ SB5 от бренда Systeme Electric - это готовый модульный элемент управления с индикацией, предназначенный для установки на панели оборудования. Артикул sb5aw34m5 обеспечивает надёжную работу в условиях запылённости и влаги благодаря защите IP65, а красная подсветка позволяет легко определить состояние устройства даже в сложных освещённых зонах.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: включение/остановка оборудования, сброс аварийных ситуаций, активация сигналов. Подходит для установки в панелях управления, станках, конвейерах, щитах автоматизации и других промышленных системах. Благодаря наличию одного нормально открытого (НО) и одного нормально закрытого (НЗ) контакта, её можно использовать в цепях управления с двойной функцией - например, одновременно включить двигатель и отключить предохранитель.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного тока (AC)
• Тип подсветки: LED - энергоэффективная, долговечная, не требует замены
• Количество контактов: 1 НО + 1 НЗ - позволяют управлять двумя цепями одновременно
• Механизм: самовозвратный (без фиксации) - кнопка возвращается в исходное положение после отпускания
• Диаметр монтажного отверстия: 22,5 мм - совместима со стандартными отверстиями 22 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет кнопки: красный - высокая видимость, часто применяется для аварийных или критических команд
• Цвет переднего кольца: чёрный, материал - пластик - снижает блики, улучшает контраст
• Конструкция: плоская кнопка с круглой линзой - удобна для нажатия, не задерживает грязь
• Тип толкателя: цилиндрический - равномерное распределение усилия
• Способ подключения: винтовые клеммы - надёжное соединение, допускает многократное подключение

Совместимость и монтаж

Кнопка SB5 монтируется на лицевую панель через отверстие диаметром 22,5 мм. Для установки требуется только сверление отверстия подходящего размера и затяжка гайки с тыльной стороны. Винтовое подключение позволяет подсоединить провода сечением до 2,5 мм2. Передний кольцо плотно прилегает к поверхности панели, обеспечивая герметичность. Не требует специальных инструментов - достаточно отвёртки и ключа на 10–12 мм. Совместима с другими модулями серии SB5, что упрощает комплектацию панелей.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью, пылью или возможным мытьём. Применение LED-подсветки исключает риск перегрева. Напряжение 230–240 В AC подходит для стандартных сетей промышленного оборудования в странах СНГ и Европы. Не содержит опасных материалов согласно RoHS. Максимальная коммутируемая мощность не указана - рекомендуется использовать в цепях управления, а не силовых.

Преимущества

• Готовая сборка - не нуждается в самостоятельной комплектации лампы и контактов
• Высокая степень защиты IP65 - работает в суровых условиях без дополнительных кожухов
• LED-подсветка - служит более 50 000 часов, не нагревается, экономична
• Красный цвет и чёрное кольцо - обеспечивают хорошую визуальную заметность
• Два типа контактов (НО+НЗ) - позволяют реализовать сложные логические схемы без дополнительных устройств
• Пластиковый корпус - легче металлических аналогов, не корродирует

Ограничения применения

• Не предназначен для работы при напряжении ниже 200 В или выше 250 В - подсветка может не работать или выйти из строя
• Подсветка рассчитана только на переменный ток (AC); постоянный ток (DC) не поддерживается
• Не имеет механической фиксации - нельзя использовать как кнопку включения с удержанием
• Контакты не рассчитаны на большие токи - используются только для управления, а не для прямого включения нагрузки >5 А
• Пластиковое переднее кольцо менее устойчиво к механическому воздействию, чем металлическое - не рекомендуется для мест с частыми ударами

Примеры использования

• Аварийная остановка станка - красная кнопка с подсветкой сразу видна в темноте или при ярком свете
• Управление конвейером: НО контакт включает двигатель, НЗ - отключает световой индикатор
• Щит управления складского комплекса - несколько таких кнопок установлены рядом для быстрого доступа
• Рабочая панель насосной станции - кнопка включения с индикацией состояния системы

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует идеального совпадения; слишком маленькое отверстие повредит корпус, слишком большое - нарушит герметичность
• При подключении используйте кабели с медными жилами и качественную изоляцию - вибрация на оборудовании может ослабить винтовые соединения
• Не затягивайте гайку чрезмерно - пластик может треснуть
• Если необходимо использовать кнопку в среде с химически агрессивными веществами, протирайте поверхность регулярно - пластик может терять прочность при контакте с маслами и растворителями
• Для группового монтажа нескольких кнопок SB5 соблюдайте минимальный интервал между отверстиями - минимум 30 мм, чтобы избежать перегрева и помех
