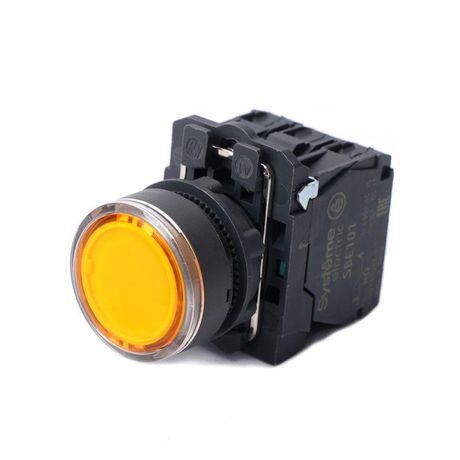

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО+1НЗ желт. SE SB5AW35M5 APC

Кнопка с подсветкой в сборе модуль 22мм желтая пластик 230-240В AC 1НО+1НЗ SB5 - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw35m5 указывают на принадлежность к надёжной серии SB5, подходящей для промышленного использования в условиях повышенной запылённости и влаги.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Подсветка позволяет легко определить состояние устройства даже в плохо освещённых зонах. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, а также в объектах инфраструктуры и гражданского строительства.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: пластик
• Цвет: оранжевый (в описании указано как “желтая” - цвет переднего кольца)
• Лампа подсветки: LED - энергоэффективная, долговечная
• Форма толкателя: цилиндрический
• Форма линзы: круглая
• Количество постов: один
• Тип подключения: винтовые зажимы
• Фиксация в отверстии: без механической фиксации - удерживается за счёт посадочного диаметра

Совместимость и монтаж

Устройство монтируется на лицевую панель через отверстие диаметром 22,5 мм. Посадочный диаметр соответствует стандартным гнездам для модульных кнопок 22 мм. Для установки требуется просверлить отверстие точно по размеру - меньшее отверстие не позволит вставить кнопку, большее - вызовет люфт. Подключение осуществляется через винтовые клеммы: провода зачищаются на 8–10 мм и затягиваются до плотного контакта. Отсутствие фиксатора требует осторожности при эксплуатации - кнопка может выпасть при сильном ударе или вибрации, поэтому рекомендуется использовать её там, где нет механических нагрузок на корпус.

Безопасность и стандарты

Степень защиты IP65 обеспечивает безопасную работу в средах с высокой запылённостью и возможными брызгами воды - например, на пищевых производствах, в цехах с мойкой оборудования или на улице под навесом. Соответствует требованиям к электрооборудованию для промышленного применения. Подсветка работает от сети 230–240 В - не требует внешнего блока питания, что снижает сложность системы.

Преимущества

• Готовая сборка - не нуждается в самостоятельной комплектации лампы и контактов
• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Пластиковый корпус устойчив к коррозии и химическим воздействиям
• Чёткая визуальная индикация состояния благодаря яркой оранжевой подсветке
• Интегрированные НО и НЗ контакты позволяют реализовать базовые алгоритмы управления без дополнительных реле

Ограничения применения

• Не предназначена для погружения в жидкости - IP65 не гарантирует герметичность при длительном контакте с водой
• Отсутствие фиксации делает её непригодной для мест с сильной вибрацией без дополнительного крепления
• Работает только при напряжении 230–240 В - нельзя использовать в сетях 12 В, 24 В или 48 В
• Подсветка не меняет цвет - доступен только оранжевый свет; другие цвета в этой модели недоступны

Примеры использования

• Кнопка старта/останова на металлообрабатывающем станке
• Аварийный стоп на конвейере в логистическом центре
• Управление насосом в системе водоснабжения
• Индикационная кнопка в щите управления HVAC
• Переключатель режима работы на пункте контроля качества

Практические советы

• Проверьте диаметр отверстия перед монтажом - он должен быть 22,5 мм +-0,2 мм
• При использовании в вибрирующей среде закрепите кнопку клеем или специальной рамкой
• Не используйте для коммутирования мощных нагрузок - контакты рассчитаны на управление, а не на силовой ток
• При подключении соблюдайте полярность только если питание постоянного тока - для переменного тока она не важна
• Для обслуживания достаточно открутить клеммы - кнопка не требует демонтажа всей панели
