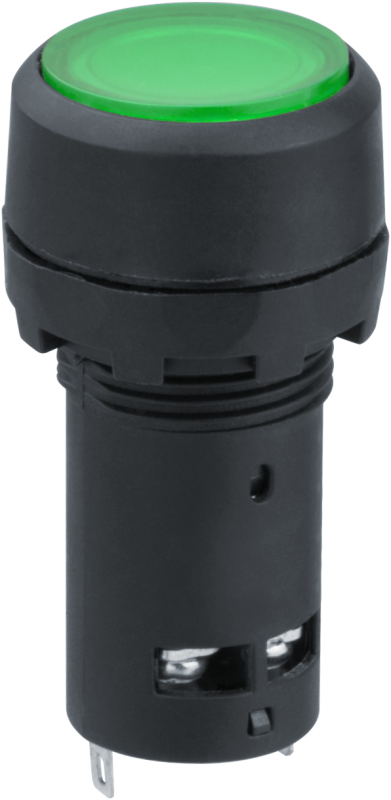

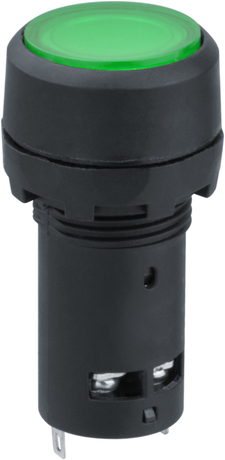

Кнопка d22мм 230В NO+NC 82 821 NBI-B-09-G с подсветкой зел. Navigator 82821 24430

Кнопка NBI-B-09-G зеленая с подсветкой d22мм 230В NO+NC - это однопостовая управляющая кнопка с подсветкой, предназначенная для включения и выключения цепей управления в промышленном оборудовании. Бренд Navigator, артикул 24430/82821, обеспечивает надежную работу в условиях стандартной автоматизации.

Назначение и область применения

Кнопка NBI-B-09-G используется для ручного управления электрическими цепями переменного тока 230 В (частота 50 Гц) в системах автоматизации. Подходит для установки на панели, шкафы управления, пульты и посты. Контакты NO (нормально открытый) и NC (нормально замкнутый) позволяют использовать её в схемах, где требуется одновременная коммутация двух состояний - например, запуск и остановка оборудования.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Диаметр монтажного отверстия: 22 мм
• Тип контактов: 1 нормально открытый (NO) + 1 нормально замкнутый (NC)
• Подсветка: да, цвет - зеленый
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Температурный диапазон: от -25 C до +55 C
• Монтаж: на лицевую панель
• Форма толкателя: цилиндрический
• Форма кнопки: плоская
• Фиксация: без фиксации (возвращается в исходное положение после отпускания)

Совместимость и монтаж

Кнопка NBI-B-09-G устанавливается в отверстие диаметром 22 мм на передней панели корпуса. Для монтажа достаточно вставить устройство в отверстие и зафиксировать его с помощью стандартного крепления из комплекта (резьбовое кольцо и гайка). Отсутствие механической фиксации позволяет легко менять кнопку при необходимости. Убедитесь, что толщина панели соответствует требованиям производителя - не более 5–6 мм для надежного крепления.

Безопасность и стандарты

Кнопка соответствует требованиям к управляемому оборудованию для промышленных применений. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от влаги. Не применяйте в помещениях с высокой влажностью, брызгами или мытьём под давлением.

Преимущества

• Быстрая установка и замена благодаря стандартному диаметру 22 мм и отсутствию сложной фиксации
• Интегрированная подсветка повышает видимость в условиях плохого освещения
• Наличие пары контактов NO+NC позволяет реализовать базовые схемы управления без дополнительных элементов
• Работоспособна при температурах от -25 C до +55 C - подходит для большинства промышленных помещений

Ограничения применения

• Не предназначена для работы в средах с повышенной влажностью, пылевыми или агрессивными испарениями - степень защиты IP40 недостаточна
• Не подходит для силовых цепей выше 230 В переменного тока; максимальное напряжение коммутации - 660 В, но только в цепях управления, не в нагрузке
• Отсутствие фиксации делает её непригодной для ситуаций, требующих удержания в активном состоянии (например, для аварийного старта)
• Не рекомендуется для наружной установки или мест с возможным воздействием жидкости

Примеры использования

• Управление пуском и остановкой двигателя на станке (НО - запуск, НЗ - остановка)
• Сигнализация рабочего режима на пульте управления конвейера
• Локальный контроль ввода/вывода в распределительном щите
• Индикация готовности системы через зеленую подсветку

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна свободно входить, но не болтаться
• Для долговечности используйте только провода с сечением, совместимым с клеммами (обычно до 2,5 мм2)
• Если нужна фиксация в нажатом состоянии - выбирайте другую модель с фиксатором (например, NBI-B-09-GF)
• Проверяйте соответствие напряжения сети 230 В +-10%; при завышенном напряжении срок службы подсветки сокращается
• При замене аналогичной кнопки - сверьте тип контактов: NO+NC обязательны для схем с взаимоблокировкой
