Кнопка d22мм 230В NO+NC 82 823 NBI-B-09-Y с подсветкой желт. Navigator 82823 24432

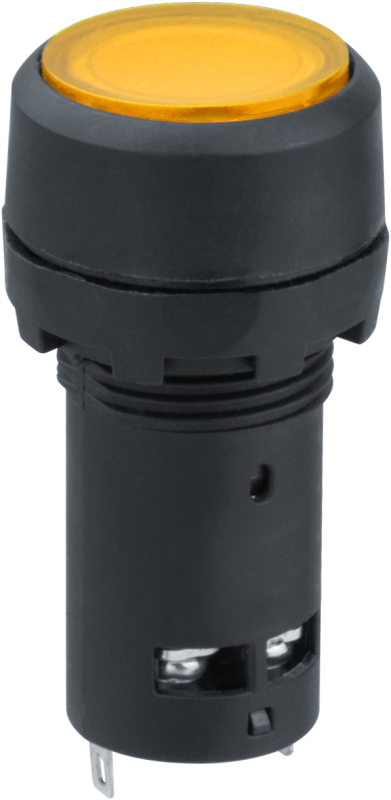

Кнопка NBI-B-09-Y желтая с подсветкой d22мм 230В NO+NC - это однопостовая управляющая кнопка с двумя контактами (НО и НЗ) и подсветкой, предназначенная для работы в системах управления на 230 В переменного тока. Бренд Navigator, артикул 82823/24432, подходит для монтажа на панели оборудования, где требуется визуальный контроль состояния кнопки.

Назначение и область применения

Кнопка NBI-B-09-Y желтая с подсветкой d22мм 230В NO+NC используется для ручного включения и выключения электрических цепей управления. Подходит для установки на пультах, шкафах управления, стендах и других устройствах, где нужна надёжная коммутация сигналов. Жёлтый цвет и подсветка позволяют легко определить её состояние даже в условиях слабого освещения. Применяется в стационарных установках: автоматических линиях, конвейерах, станках, системах вентиляции и HVAC.

Технические характеристики

• Напряжение питания: 230 В переменного тока (частота 50 Гц)
• Диаметр отверстия для монтажа: 22 мм
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Подсветка: есть, работает при питании 230 В
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Цвет толкателя: жёлтый
• Форма толкателя: цилиндрический, плоский
• Метод фиксации: без фиксации - кнопка просто вставляется в отверстие и удерживается защёлками
• Рабочий температурный диапазон: от -25 C до +55 C
• Количество постов: 1

Совместимость и монтаж

Кнопка NBI-B-09-Y желтая с подсветкой d22мм 230В NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью внутренних защёлок - никаких болтов или винтов не требует. Для замены достаточно потянуть кнопку на себя. Убедитесь, что толщина панели не превышает допустимую для защёлок (обычно до 5–6 мм). Кабели подключаются к клеммам с маркировкой L/N (для подсветки) и NO/NC (для основной цепи). Подсветка активируется при подаче напряжения на клеммы, совпадающие с рабочим напряжением 230 В.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления в соответствии с IEC 60947-5-1. Степень защиты IP40 обеспечивает безопасную работу в помещениях с низким уровнем запыления, но не рекомендована для влажных сред, на улице или в местах возможного брызгов. Отсутствие герметизации делает её непригодной для применений с высокими требованиями к пыле- и влагозащите.

Преимущества

• Быстрая установка и замена благодаря системе защёлок - не нужны инструменты
• Интегрированная подсветка позволяет контролировать состояние кнопки в темноте
• Устойчивость к широкому диапазону температур - от -25 C до +55 C
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в зонах с риском попадания жидкости - IP40 не защищает от брызг
• Не подходит для силовых цепей - только для цепей управления (до 230 В, токи не указаны, предполагается малые нагрузки)
• Отсутствует механическая фиксация - кнопка может случайно выскочить при сильном ударе или вибрации
• Подсветка работает только при наличии напряжения 230 В; несовместима с низковольтными системами (например, 24 В)

Примеры использования

• Старт/стоп станка на пульте управления
• Аварийная остановка на панели конвейера
• Переключение режима работы вентиляционной системы
• Индикация активного состояния в пульте оператора

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22 мм должны точно соответствовать размеру кнопки, иначе она будет люфтить или не войдёт
• Для подсветки используйте только 230 В - подключение к другому напряжению повредит светодиод
• Если требуется более высокая степень защиты (IP65/IP67), выбирайте другие модели из серии NBI-B с уплотнениями
• При использовании в вибрационных средах рассмотрите возможность дополнительной фиксации клеем или хомутом
• Обращайте внимание на полярность при подключении подсветки - хотя в большинстве случаев она не имеет значения, лучше следовать схеме производителя
