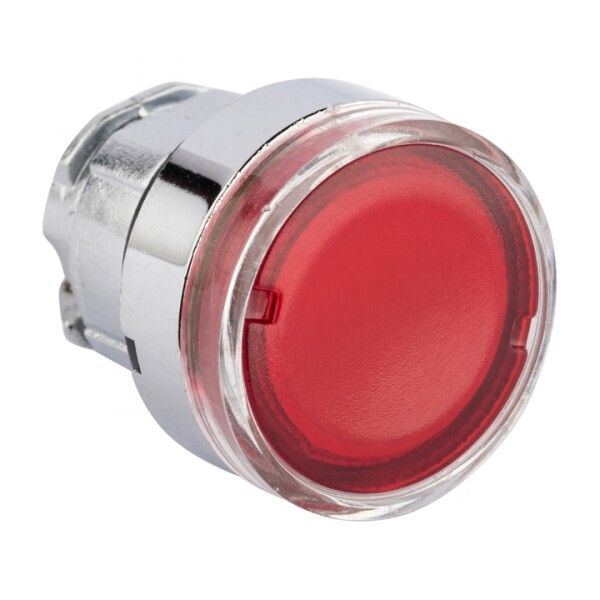

Исполнительный механизм кнопки XB4 красный плоский возвратный без фиксации, с подсветкой EKF PROxima | XB4BW-R

Исполнительный механизм кнопки XB4 красный плоский возвратный без фиксации, с подсветкой - это компактная кнопка серии XB4 от EKF, предназначенная для ручного управления оборудованием в промышленной автоматизации. Благодаря подсветке и защите IP65, она надёжна в условиях пыли и влаги, а её модульная конструкция позволяет легко интегрировать в различные панели управления.

Назначение и область применения

Исполнительный механизм кнопки XB4 красный плоский возвратный без фиксации, с подсветкой используется для запуска, остановки или сигнализации в системах автоматизации. Подходит для установки в кнопочные посты, щиты управления, станции АВР, на станках, конвейерах и других объектах, где требуется быстрый и наглядный контроль. Красный цвет указывает на аварийную или опасную функцию, а подсветка обеспечивает видимость даже в слабо освещённых зонах.

Технические характеристики

• Тип механизма: пружинно-возвратный - кнопка возвращается в исходное положение после отпускания
• Подсветка: есть - светодиодная, работает при подаче напряжения на цепь управления
• Цвет кнопки: красный - соответствует стандартам безопасности для аварийных команд
• Форма: плоская круглая линза - удобна для нажатия пальцем, снижает риск случайного срабатывания
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Количество постов: 1 - один набор контактов на одну кнопку
• Габариты: 22×22×43 мм - совместима со стандартными отверстиями 22 мм
• Максимальное напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Исполнительный механизм кнопки XB4 красный плоский возвратный без фиксации, с подсветкой монтируется в панель через стандартное отверстие диаметром 22 мм. Для установки используются крепёжные элементы серии XB4 - они входят в комплект с корпусом или приобретаются отдельно. Кнопка не требует специальных инструментов: достаточно закрутить гайку сзади. Совместима с контактными модулями XB4, которые можно подключить по схеме NO/NC. Учитывайте, что подсветка требует отдельного питания - не путайте с силовой цепью.

Безопасность и стандарты

Исполнительный механизм кнопки XB4 красный плоский возвратный без фиксации, с подсветкой соответствует требованиям IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1. Цветовая маркировка (красный) и степень защиты IP65 обеспечивают соответствие нормам промышленной безопасности. Применяется в соответствии с правилами электроустановок (ПУЭ) для устройств управления.

Преимущества

• Модульная система - можно комбинировать с другими элементами XB4 для создания любой конфигурации
• Высокая защита IP65 - подходит для агрессивных сред: цеха, улицы, пищевые производства
• Яркая подсветка - повышает узнаваемость в шумных или плохо освещённых помещениях
• Плоская форма - предотвращает зацепление одежды и инструментов
• Произведено EKF - известный производитель с гарантией качества и доступностью запчастей

Ограничения применения

• Не предназначена для работы в взрывоопасных зонах - не имеет взрывозащиты Ex
• Подсветка требует внешнего источника питания - не работает от силового контура
• Не поддерживает многопостовые функции - для нескольких функций нужна другая кнопка или модуль
• Максимальный ток контактов ограничен - проверьте нагрузку перед подключением

Примеры использования

• Аварийная остановка станка - красная кнопка с подсветкой на панели управления
• Запуск конвейера в цеху с высокой запылённостью
• Сигнализация “готов” на линии сборки
• Управление насосом в помещении с повышенной влажностью
• Пульт управления в распределительном щите с низкой освещённостью

Практические советы

• Перед монтажом проверьте глубину панели - габариты 43 мм требуют достаточного места сзади
• Для подсветки используйте напряжение 24 В постоянного тока - наиболее распространённый вариант в промышленности
• Не затягивайте крепёж слишком сильно - это может треснуть пластиковую линзу
• Если нужна фиксация - выбирайте модель с фиксацией, эта версия возвращает себя в исходное состояние
• Проверяйте совместимость с вашим контактным модулем - серия XB4 имеет стандартизированные разъёмы, но тип контакта (NO/NC) должен соответствовать задаче
