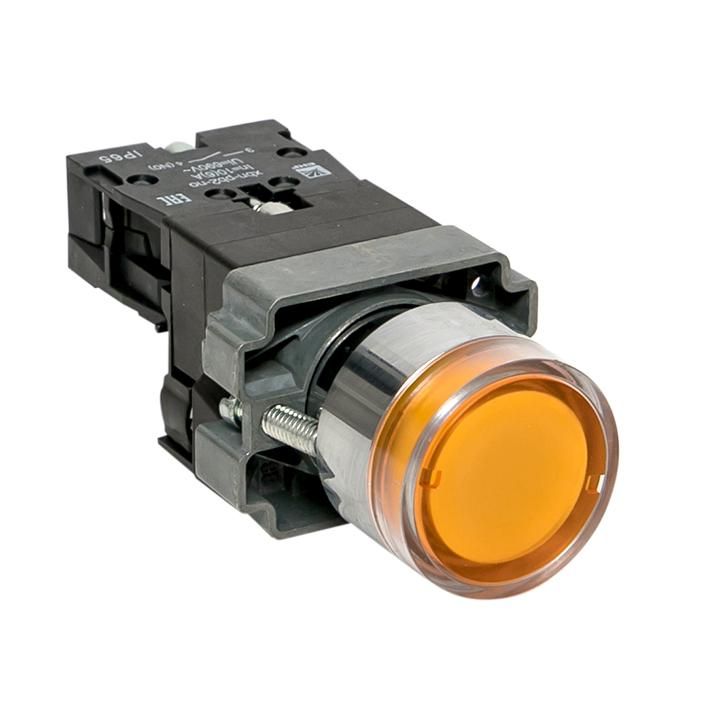

Кнопка BA51 с подстветкой 230В желтая NO IP65 PROxima | xb2-bw51-230-65 EKF

Кнопка EKF PROxima BA51 с подсветкой 230 В желтая NO IP65 - это надёжный элемент управления с индикацией состояния, предназначен для частого ручного включения оборудования в условиях запылённой или влажной среды.

Назначение и область применения

Кнопка EKF PROxima BA51 используется для ручного включения электрических цепей через один нормально замкнутый контакт (NO). Подсветка позволяет легко определить состояние кнопки даже в плохих условиях освещения. Применяется в системах управления станков, конвейеров, насосов, вводно-распределительных устройствах, постах управления и аппаратуре автономного включения резерва.

Технические характеристики

• Напряжение питания подсветки: 230 В переменного тока
• Тип контакта: 1 нормально открытый (NO)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для установки: 22 мм
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение
• Форма толкателя: цилиндрический
• Цвет кнопки: жёлтый
• Переднее кольцо: металлическое, обеспечивает прочную фиксацию и эстетичный вид
• Линза: квадратная, равномерно рассеивает свет подсветки
• Количество постов: 1

Совместимость и монтаж

Кнопка EKF PROxima BA51 устанавливается в панели с отверстием диаметром 22 мм. Для монтажа требуется только закручивание фиксирующей гайки с тыльной стороны. Металлическое переднее кольцо гарантирует плотное прилегание и долговечность. Совместима со стандартными корпусами и шкафами управления, используемыми в промышленной автоматизации. Кабель подключается к клеммам на задней части кнопки - провода должны иметь сечение до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в электроустановках до 660 В переменного и 400 В постоянного тока. Конструкция выполнена в соответствии с международными стандартами безопасности для промышленного оборудования. IP65 защищает от внешних воздействий, что делает её безопасной для использования в цехах, на объектах с высокой влажностью и пылевой нагрузкой.

Преимущества

• Подсветка ярко сигнализирует о состоянии кнопки - особенно удобна в темноте или при сложном освещении
• Металлическое переднее кольцо повышает механическую прочность и срок службы
• Самовозвратный механизм исключает необходимость удерживания кнопки во время работы
• Высокая степень защиты IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Универсальный диаметр 22 мм совместим с большинством стандартных панелей

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для управления и сигнализации
• Работает только при напряжении 230 В +-10%; несовместима с низковольтными системами (например, 24 В)
• Не рекомендуется для постоянного давления - длительное удержание может снизить срок службы механизма
• Квадратная линза не обеспечивает широкого угла обзора - лучше всего видна при прямом взгляде

Примеры использования

• Запуск конвейера на пищевом производстве
• Включение насоса в системе водоснабжения
• Ручной запуск станка с ЧПУ
• Индикация активного режима в щите АВР
• Управление вентилятором в помещении с повышенной влажностью

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна полностью войти, чтобы переднее кольцо плотно прилегло к поверхности
• Для подключения подсветки используйте фазу и ноль от сети 230 В - не подключайте к контроллерам или импульсным источникам
• Частые нажатия допустимы, но не более 10–15 раз в минуту для сохранения срока службы механизма
• Если вы планируете установку в зоне с брызгами воды - дополнительно герметизируйте вход кабеля
• Выбирая аналоги, обращайте внимание на диаметр 22 мм и тип контакта NO - другие модели могут не подходить по посадочному месту
