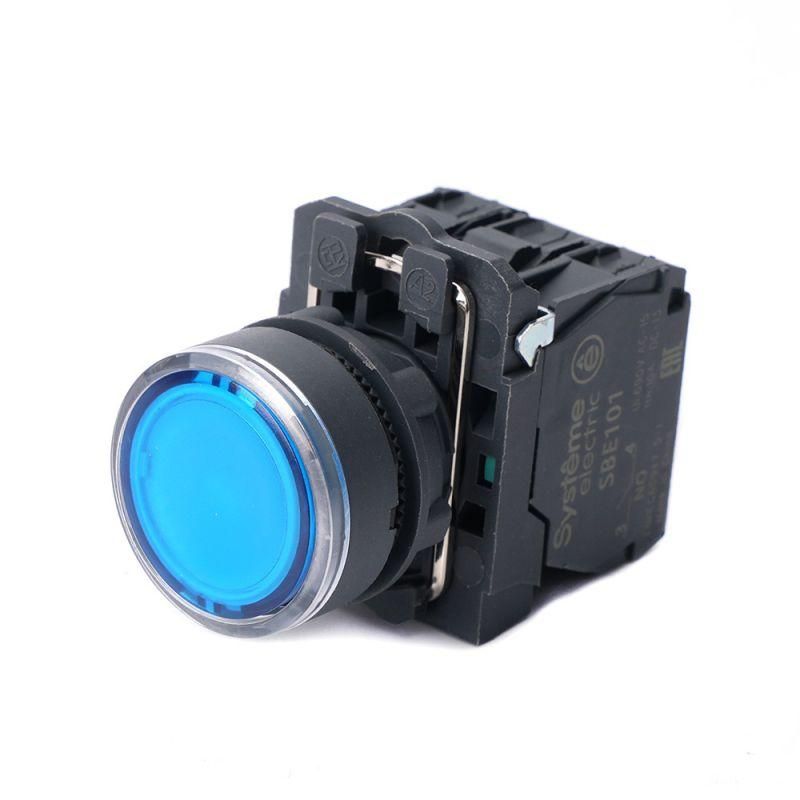

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО+1НЗ син. SE SB5AW36M5 APC

Кнопка с подсветкой в сборе модуль 22мм синяя пластик 230-240В AC 1НО+1НЗ SB5 от Systeme Electric - это готовый модульный элемент управления с индикацией, предназначенный для установки на панели оборудования. Артикул sb5aw36m5 обеспечивает надёжную работу в условиях повышенной запылённости и влаги благодаря защите IP65.

Назначение и область применения

Эта кнопка используется для ручного управления устройствами: включение, остановка, сброс или активация цикла. Подсветка позволяет легко определить её состояние даже в условиях слабого освещения. Применяется в промышленном оборудовании, шкафах управления, конвейерах, станках, системах автоматизации и на объектах инфраструктуры. Подходит для мест, где требуется быстрый доступ и визуальная индикация.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Монтажный диаметр: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет кнопки: синий; цвет переднего кольца: чёрный
• Конструкция: плоская, круглая линза, цилиндрический толкатель
• Механизм: самовозвратный (не фиксируется в нажатом положении)
• Тип лампы: LED - энергоэффективная, долговечная подсветка
• Способ подключения: винтовые зажимы
• Способ монтажа: через лицевую панель

Совместимость и монтаж

Кнопка SB5 устанавливается в подготовленное отверстие диаметром 22,5 мм. Для монтажа достаточно продеть провода через заднюю часть и затянуть винты. Передний ободок плотно фиксирует устройство в панели. Совместима со стандартными панелями толщиной до 8 мм. Не требует специальных инструментов - подходит для монтажа как в новых, так и в существующих системах. Обратите внимание: напряжение подсветки рассчитано исключительно на 230–240 В - использование других значений повредит LED.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Конструкция выдерживает воздействие брызг воды и пыли, что делает её безопасной для использования в производственных помещениях, на улице под навесом, в цехах с мойкой оборудования. Материал корпуса - термостойкий пластик, не поддерживающий горение. Соответствует международным нормам безопасности для промышленных устройств управления.

Преимущества

• Готовая сборка - не требует самостоятельной комплектации лампы и контактов
• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Устойчивость к внешним факторам: пыль, влага, механические удары
• Чёткая визуальная индикация состояния: светится только при включении
• Синий цвет кнопки соответствует стандартам ISO 13855 для сигналов “останов”

Ограничения применения

• Не предназначен для работы при напряжении ниже 200 В или выше 260 В - возможен выход из строя светодиода
• Не следует использовать в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе
• Подходит только для монтажа на жестких панелях; не рекомендован для гибких или деформирующихся поверхностей
• Отсутствие фиксации - нельзя использовать как автономный выключатель режима, требующий удержания

Примеры использования

• Кнопка “Стоп” на станке ЧПУ - синий цвет и подсветка сразу указывают на активацию остановки
• Индикация “Работа” на щите управления насосной станцией - подсветка горит при включенном состоянии
• Аварийный сброс на конвейере - быстрая реакция и видимость в условиях плохого освещения
• Управление освещением в производственном помещении - удобно включать/выключать в темноте

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно совпадать с 22,5 мм, иначе возникнет люфт или трудности с фиксацией
• При подключении используйте провода сечением 0,5–2,5 мм2 - подходят для винтовых зажимов
• Не применяйте кнопку в качестве основного коммутирующего устройства для нагрузок выше 10 А - она предназначена для управления, а не для переключения мощных цепей
• При необходимости замены подсветки - меняйте весь модуль: светодиод не обслуживается отдельно
• Для многократного использования в вибрационных средах дополнительно закрепите провода хомутиком, чтобы предотвратить обрыв контактных выводов
