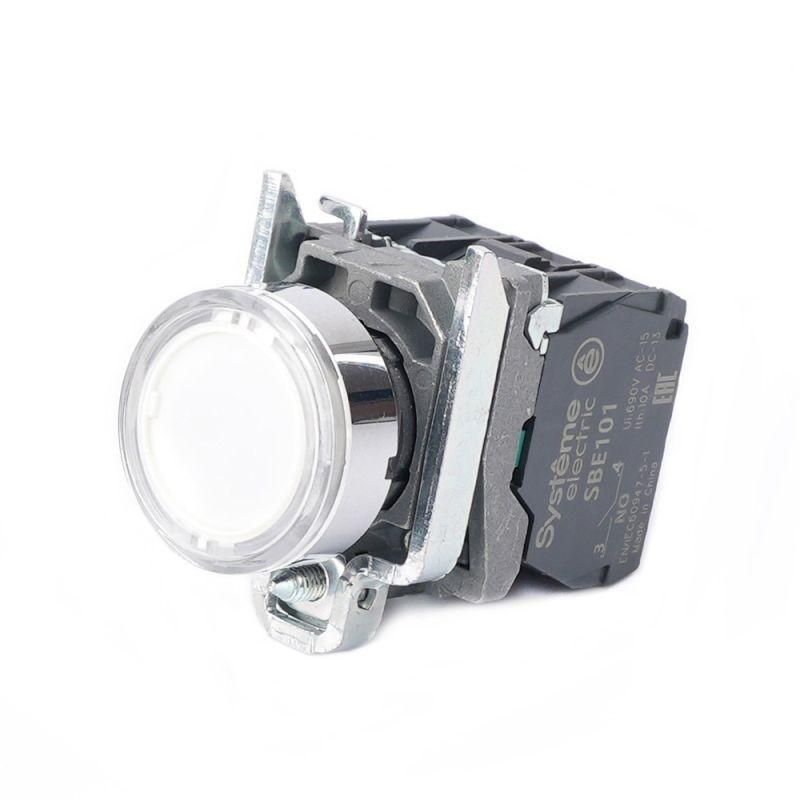

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО+1НЗ бел. SE SB4BW31M5 APC

Кнопка с подсветкой в сборе модуль 22мм металл 230-240В AC 1НО+1НЗ от Systeme Electric (артикул sb4bw31m5) - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Подходит для промышленной автоматизации, где требуется надёжный и видимый сигнал в условиях пыли и влаги.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийных ситуаций. Благодаря подсветке она показывает текущее состояние - нажата или отпущена - даже в плохо освещённых зонах. Применяется в шкафах управления, на станках, конвейерах, системах вентиляции, в цехах с высокой запылённостью и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 230–240 В переменного тока (AC) - совместима с сетями 220–240 В, не работает от постоянного тока (DC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет управлять двумя цепями одновременно
• Подсветка: LED, встроена в толкатель - энергоэффективна, долговечна, равномерно освещает поверхность
• Монтажное отверстие: 22,5 мм - требует точного сверления, соответствует стандартным габаритам модульных кнопок
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Конструкция: плоская, цилиндрический толкатель, круглая линза - удобна для нажатия, не задевается инструментами
• Цвет: белая кнопка, хромированное переднее кольцо - контрастная визуальная идентификация
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение
• Подключение: винтовые клеммы - надёжное соединение проводов, допускает многократную переподключку

Совместимость и монтаж

Кнопка sb4bw31m5 монтируется на лицевую панель через отверстие диаметром 22,5 мм. Для фиксации используется резьбовая гайка сзади - не требует специальных креплений. Совместима с любыми панелями толщиной до 8 мм. Передние кольца из хрома обеспечивают герметичность и эстетику. Не подходит для встраивания в стену или потолок - только в горизонтальные или вертикальные панели оборудования.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в средах с повышенной влажностью, пылью, брызгами масла и водой. Соответствует международным стандартам на устройства управления промышленного типа. Материал корпуса - металл, устойчив к механическим повреждениям и воздействию агрессивных сред.

Преимущества

• Готовая сборка - не нуждается в самостоятельной комплектации лампы, контактов и корпуса
• Высокая степень защиты IP65 - выдерживает жесткие условия производства
• LED-подсветка потребляет мало энергии и служит десятки лет
• Наличие двух типов контактов (НО+НЗ) - позволяет использовать одну кнопку для сложных схем управления
• Хромированное кольцо снижает риск коррозии и улучшает внешний вид

Ограничения применения

• Не предназначена для работы при напряжении ниже 230 В или выше 240 В - возможны отказы или повреждение LED
• Работает только с переменным током (AC); несовместима с источниками постоянного тока (DC)
• Не имеет встроенного предохранителя - необходимо обеспечить защиту цепи от перегрузок отдельно
• Не подходит для взрывоопасных зон - не сертифицирована как взрывозащищённое оборудование
• Плоская форма не рекомендована для установки в местах с частым случайным нажатием - легко активируется при ударе

Примеры использования

• Управление пуском/остановкой насоса в системе водоснабжения
• Аварийная остановка конвейера на пищевом производстве
• Сигнализация режима “Ручное управление” в системе HVAC
• Кнопка сброса ошибки на панели ЧПУ станка
• Локальный запуск вентилятора в щите распределения электроэнергии

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 22,5 мм; меньшее отверстие не позволит установить кнопку, большее - вызовет люфт
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте гайку слишком сильно - можно повредить резьбу или треснуть пластиковую основу внутри
• При использовании в агрессивной среде периодически протирайте поверхность от масла и пыли - сохраняет яркость подсветки
• Если требуется несколько одинаковых кнопок - выбирайте партию одного выпуска: цвет LED и оттенок хрома могут немного отличаться между годами производства
