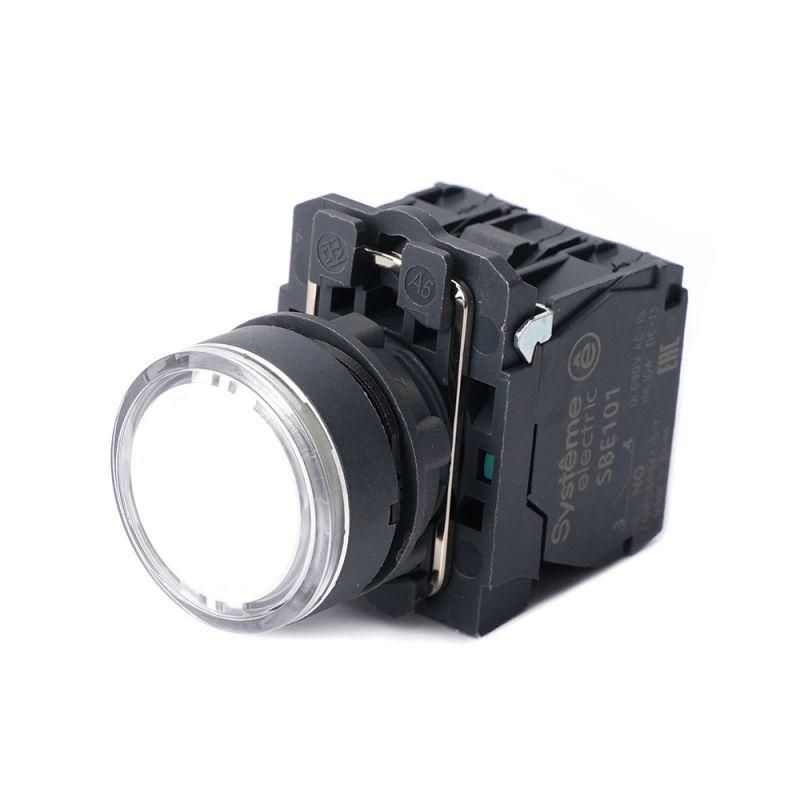

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО+1НЗ бел. SE SB5AW31M5 APC

Кнопка с подсветкой в сборе модуль 22мм белая пластик 230-240В AC 1НО+1НЗ SB5 от Systeme Electric - это готовое устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Артикул sb5aw31m5 обеспечивает надёжную работу в условиях запылённости и брызг воды благодаря защите IP65, а встроенный LED-индикатор позволяет легко определить активацию кнопки даже в слабо освещённых зонах.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс, аварийное отключение. Подходит для установки в панелях управления станков, конвейеров, систем вентиляции, насосных станций, щитах автоматизации и других промышленных устройствах. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контактов, она может участвовать в цепях как старта, так и останова, а также в схемах с логической интерлокацией.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного тока (AC)
• Количество контактов: 1 НО + 1 НЗ
• Тип контактов: механические, коммутирующие до 10 А (по типовым спецификациям SE)
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип механизма: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, не требует замены
• Цвет корпуса: белый
• Цвет переднего кольца: чёрный
• Материал корпуса: пластик
• Тип подключения: винтовые клеммы (до 2,5 мм2)
• Форма толкателя: цилиндрический
• Конструкция линзы: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка SB5 совместима со стандартными монтажными отверстиями диаметром 22–22,5 мм, что соответствует промышленным нормам. Монтаж осуществляется через лицевую панель: устройство вставляется в отверстие, фиксируется гайкой сзади. Передний чёрный пластиковый обод обеспечивает контраст и удобство визуального выявления. Для подключения используйте провода сечением до 2,5 мм2. Не требуется дополнительное питание - подсветка работает напрямую от сети 230–240 В AC. Убедитесь, что толщина панели не превышает 8 мм, чтобы гайка могла плотно затянуться.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной влажностью, пылью или возможностью мытья. Соответствие международным стандартам IEC 60947-5-1 обеспечено конструкцией и материалами. Применение в цепях с напряжением выше 240 В или постоянного тока не рекомендуется - подсветка и контактная группа рассчитаны только на 230–240 В AC.

Преимущества

• Готовая сборка - не нуждается в самостоятельной комплектации лампы и контактов
• Высокая степень защиты IP65 снижает риск отказа в агрессивной среде
• Светодиодная подсветка потребляет мало энергии и служит более 50 000 часов
• Чёткая цветовая контрастность (белый корпус + чёрное кольцо) повышает узнаваемость
• Универсальный форм-фактор 22 мм - совместим с большинством существующих панелей

Ограничения применения

• Не предназначена для работы при напряжении ниже 200 В или выше 240 В - подсветка может не включаться или перегреваться
• Не подходит для взрывоопасных зон (не имеет сертификата ATEX или IECEx)
• Не является функциональной кнопкой с фиксацией - нельзя использовать для режимов “вкл./выкл.”, требующих удержания
• Подключение только к переменному току; использование с постоянным током (DC) может привести к выходу LED из строя
• Работает только в температурном диапазоне, указанном производителем (-25C…+55C); экстремальные условия требуют проверки

Примеры использования

• Кнопка “Старт” на панели конвейера - включает движение, подсветка горит во время работы
• Аварийная остановка на станке - при нажатии размыкает цепь питания, подсветка гаснет
• Сигнализация “Обслуживание” в щите управления - включается при необходимости ремонта
• Переключатель режима на системе вентиляции - управление скоростью с помощью внешней логики

Практические советы

• При монтаже в металлическую панель убедитесь, что отверстие не имеет острых кромок - они могут повредить уплотнение
• Проверьте соответствие напряжения сети: если в вашей системе 110 В, эта кнопка не будет работать - подсветка не загорится
• Для многократного использования в высокочастотных циклах (более 1000 операций в час) рекомендован контроль температуры окружающей среды
• При замене аналогичной модели - всегда сверяйте диаметр отверстия (22,5 мм) и тип контактов (1НО+1НЗ)
• Не применяйте химически агрессивные чистящие средства - поверхность пластика может помутнеть
