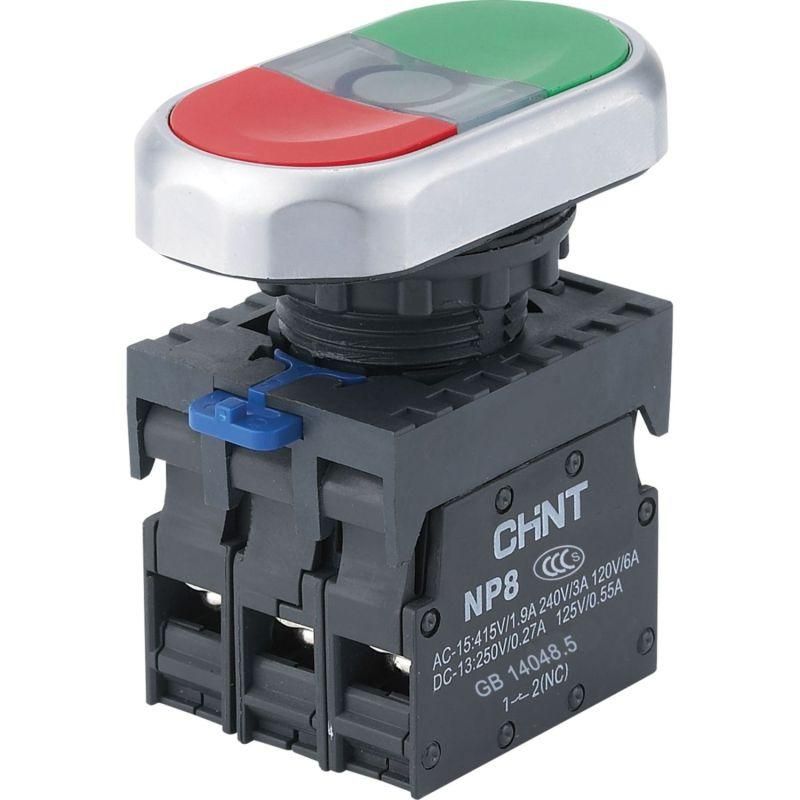

Кнопка двойная NP8-11SD/3 AC110-230В(LED) 1НО+1НЗ IP65 (R) зел. CHINT 667563

Кнопка нажимная двойная NP8-11SD/3 AC110-230В(LED) 1НО+1НЗ IP65 (R) зеленая от бренда CHINT предназначена для управления электрическими цепями в условиях повышенной запыленности и влаги. Артикул 667563 сочетает два контакта - нормально открытый и нормально замкнутый - в одном корпусе, что упрощает компактную установку на пультах и щитах.

Назначение и область применения

Эта кнопка используется для ручного управления оборудованием: запуск, остановка, переключение режимов. Подходит для установки на панелях станков, конвейеров, насосных систем, автоматических линий и других промышленных объектах. Благодаря защите IP65 её можно применять в помещениях с высокой влажностью, на улице или в местах с частым мытьём оборудования.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Рабочее напряжение: переменный ток 110–230 В
• Индикация: встроенная светодиодная подсветка зелёного цвета
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет корпуса: зелёный
• Монтажный тип: встраиваемая, с фиксацией через резьбовое соединение
• Условия эксплуатации: температура от -25C до +55C

Совместимость и монтаж

Кнопка NP8-11SD/3 совместима с панелями и шкафами, имеющими круглое отверстие диаметром 22 мм. Для установки требуется просверлить отверстие соответствующего размера, вставить кнопку и закрутить фиксирующую гайку с тыльной стороны. Клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что питание соответствует указанному диапазону 110–230 В AC - использование вне этого диапазона повредит светодиод и контактную группу.

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов для коммутационных устройств промышленного назначения. Защита IP65 обеспечивает безопасную работу в средах с пылью и брызгами воды. Материалы корпуса устойчивы к механическому воздействию и химически агрессивным средам, характерным для заводских условий.

Преимущества

• Два типа контактов в одной кнопке - экономия места на панели и снижение числа элементов в схеме
• Яркая зелёная LED-индикация позволяет легко определить состояние кнопки даже при слабом освещении
• Высокая степень защиты IP65 делает её надёжной в сложных условиях
• Простая и прочная конструкция минимизирует риск отказа при длительной эксплуатации

Ограничения применения

• Не предназначен для работы при постоянном погружении в жидкость - IP65 не гарантирует герметичность при длительном подводе воды
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, растворители, кислоты)
• Светодиод работает только при наличии питания в пределах 110–230 В AC; при более низком напряжении свет будет тусклым или отсутствовать

Примеры использования

• На станке: одна кнопка запускает двигатель (НО), другая - останавливает его (НЗ)
• На конвейере: зелёная кнопка активирует режим движения, а НЗ-контакт может использоваться для сигнализации готовности системы
• В распределительном щите: управление включением/выключением внешнего устройства с индикацией состояния

Практические советы

• Перед монтажом проверьте соответствие напряжения сети заявленному диапазону - неверное питание выведет светодиод из строя
• При подключении используйте маркировку проводов: НО и НЗ имеют разные функции - путаница может вызвать некорректную работу оборудования
• Для удобства обслуживания оставьте доступ к задней части кнопки - гайка требует периодического контроля затяжки
• Если нужна аналогичная кнопка с другой индикацией (красная, жёлтая), обратите внимание на другие модели серии NP8 от CHINT - они отличаются цветом светодиода, но сохраняют ту же конструкцию и защиту
