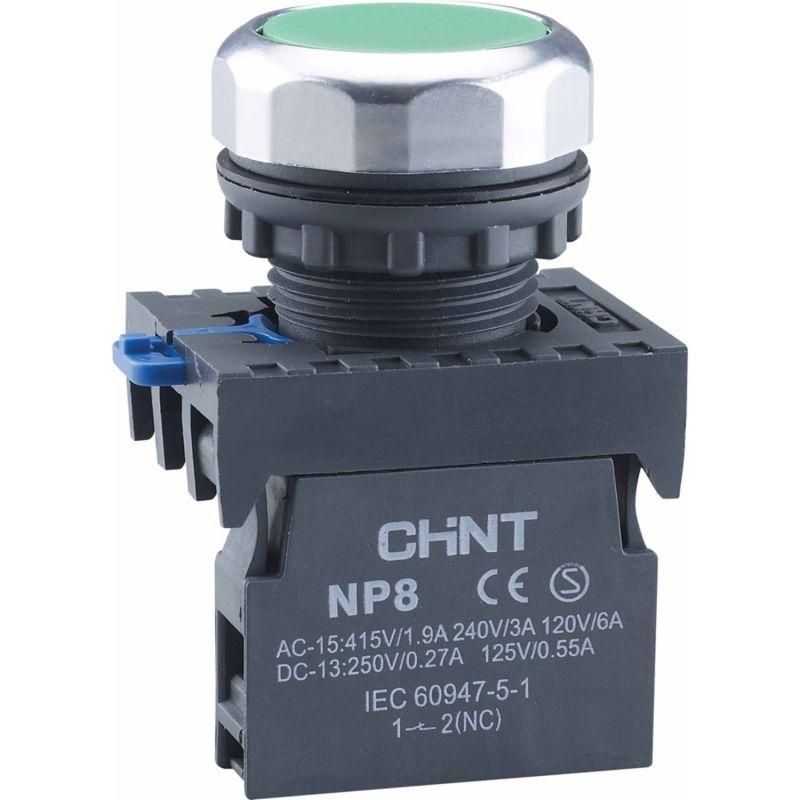

Кнопка управления NP8-10BND/3 подствет., самовозв., зеленый, AC110-230В(LED), 1НО, IP65 (R) | 667584 CHINT

Кнопка управления CHINT NP8-10BND/3 с подсветкой - это надежный элемент управления для оборудования, работающего в условиях пыли и брызг. Подходит для установки на панели станков, автоматических линий и распределительных щитов. Кнопка имеет зеленую светящуюся линзу, самовозвратную механику и степень защиты IP65, что делает её устойчивой к внешним воздействиям.

Назначение и область применения

Кнопка управления CHINT NP8-10BND/3 предназначена для ручного включения электрических цепей. Её используют там, где требуется однократное замыкание контакта при нажатии и автоматическое возвращение в исходное положение после отпускания. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, устройствах автоматизации. Благодаря подсветке легко определяется состояние кнопки даже в условиях слабого освещения.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО)
• Рабочее напряжение: переменный ток 110–230 В
• Подсветка: светодиодная, совместима с указанным напряжением
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Форма корпуса: плоская круглая линза
• Материал переднего кольца: пластик
• Тип фиксации: самовозвратная - возвращает себя в исходное положение после отпускания
• Количество постов: один
• Переключающие контакты: отсутствуют - используется только НО контакт

Совместимость и монтаж

Кнопка управления CHINT NP8-10BND/3 устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется стандартный резьбовой механизм внутри корпуса - достаточно завинтить гайку с тыльной стороны панели. Передний пластиковое кольцо обеспечивает плотное прилегание к поверхности. Убедитесь, что толщина панели позволяет надежно закрепить кнопку - минимальная рекомендованная толщина составляет 1,5 мм. Кабель подключается к клеммам снизу: L - питание, N - ноль, NO - выходной контакт. Подсветка работает параллельно основному контакту и требует наличия напряжения в пределах 110–230 В AC.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для устройств управления в промышленных условиях. Степень защиты IP65 гарантирует работу в средах с высокой запыленностью и возможными брызгами воды - например, на пищевых производствах, в цехах с мойкой оборудования. Однако не предназначена для постоянного погружения в жидкости или работы в агрессивных химических средах.

Преимущества

• Яркая зеленая подсветка четко сигнализирует активное состояние кнопки
• Самовозвратный механизм снижает риск случайного длительного включения
• Защита IP65 повышает долговечность в сложных условиях эксплуатации
• Универсальное напряжение питания (110–230 В AC) позволяет использовать в разных сетях
• Простая установка через стандартное отверстие 22 мм - совместима со многими панелями

Ограничения применения

• Не предназначен для коммутации нагрузок выше rated значения - используйте только для управления сигналами или маломощными цепями
• Подсветка работает только при наличии напряжения в диапазоне 110–230 В AC; несовместима с постоянным током
• Пластиковое переднее кольцо менее устойчиво к механическому удару и химическому воздействию - избегайте агрессивных растворителей
• Отсутствие дополнительных контактов - нельзя использовать как переключатель режимов или для изменения состояния цепи

Примеры использования

• Запуск станка на производстве - зеленая кнопка включает двигатель, затем возвращается в нейтральное положение
• Активация конвейера в логистическом комплексе - кнопка управляет пуском ленты
• Индикация готовности системы в щите управления - подсветка показывает, что система в рабочем состоянии
• Ручной запуск насоса в системе водоснабжения - удобно видеть в темном помещении

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна свободно входить, а гайка плотно затягиваться без деформации корпуса
• Не используйте кнопку для управления мощными двигателями напрямую - применяйте через контактор или пускатель
• Для увеличения срока службы избегайте частых резких нажатий - они могут ускорить износ механизма самовозврата
• Если вы заменяете старую кнопку, сравните диаметр отверстия - 22 мм является стандартом, но некоторые модели имеют другие размеры
• Проверьте соответствие напряжения сети и подсветки - если в вашей системе 24 В DC, эта кнопка не подойдет
