Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 230-240ВAC 1НО зел. SE SB5AW33M1 APC

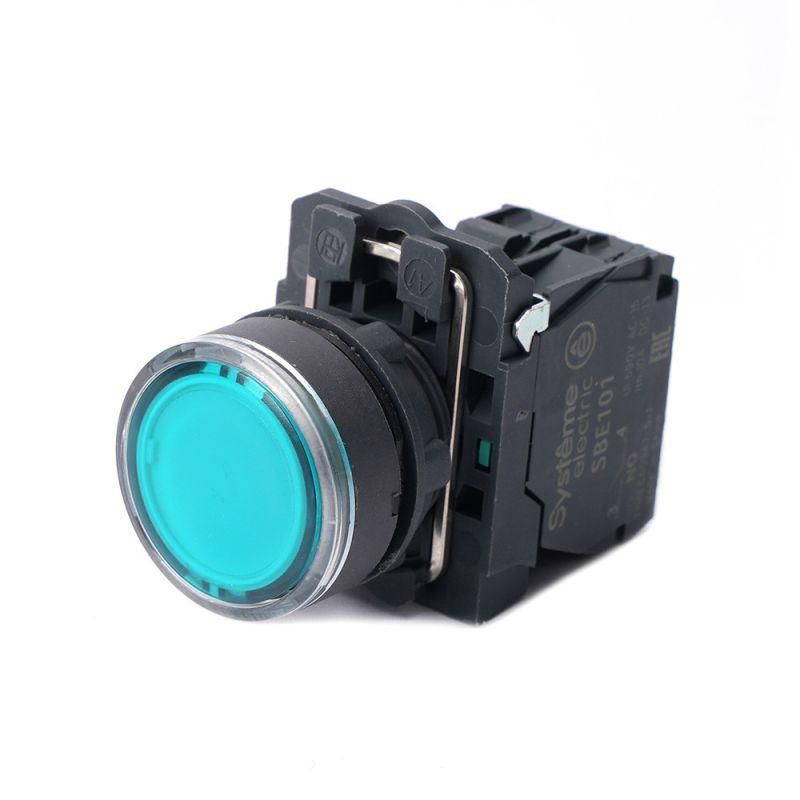

Кнопка модульная с подсветкой в сборе 22 мм зеленая пластик 230-240 ВAC 1НО от бренда Systeme Electric (артикул sb5aw33m1) предназначена для ручного управления и визуальной сигнализации состояния оборудования. Её компактная конструкция с LED-подсветкой и степенью защиты IP65 делает её надёжным решением для промышленной автоматизации.

Назначение и область применения

Эта кнопка используется для запуска, остановки или сигнализации работы оборудования. Зелёный цвет указывает на нормальное состояние - например, «включено» или «готово». Подсветка обеспечивает видимость даже в условиях слабого освещения. Применяется в панелях управления станков, конвейеров, систем вентиляции, щитах распределения электроэнергии, а также в объектах жилой и коммерческой недвижимости.

Технические характеристики

• Напряжение питания подсветки: 230–240 В переменного или постоянного тока
• Тип контакта: один нормально замкнутый (1НО)
• Диаметр отверстия для установки: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, не требует замены
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Тип толкателя: цилиндрический, плоский - удобен для нажатия пальцем
• Цвет корпуса: зелёный; цвет переднего кольца: чёрный
• Способ подключения: винтовые клеммы - надёжное соединение проводов
• Конструкция: одна кнопка, без дополнительных переключающих контактов

Совместимость и монтаж

Кнопка устанавливается в панели через круглое отверстие диаметром 22,5 мм. Для монтажа требуется только отвертка - фиксируется за счёт резьбового крепления внутри корпуса. Совместима с любыми панелями толщиной до 8 мм. Передний черный ободок обеспечивает контраст и эстетичный внешний вид. Кабель подключается к винтовым клеммам: L (фаза) и N (ноль) для подсветки, а контакт 1НО - к нагрузке управления. Обратите внимание: подсветка работает только при наличии напряжения 230–240 В, поэтому не подходит для низковольтных систем (например, 24 В DC).

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в пыльных, влажных и агрессивных средах. Материал корпуса - термостойкий пластик, выдерживающий температурные колебания. Соответствие международным стандартам безопасности на уровне промышленного оборудования подтверждено сертификатами производителя Systeme Electric.

Преимущества

• Встроенная LED-подсветка не требует обслуживания и служит более 50 000 часов
• Высокая степень защиты IP65 позволяет использовать в помещениях с повышенной влажностью и пылью
• Удобный цилиндрический толкатель с плоской поверхностью снижает риск случайного срабатывания
• Самовозвратный механизм предотвращает забывание активированного состояния
• Чёткая визуальная индикация зелёного цвета - универсальный сигнал «работает»

Ограничения применения

• Не подходит для систем с питанием ниже 230 В - подсветка не будет работать
• Нет встроенных дополнительных контактов - нельзя использовать как переключатель с несколькими состояниями
• Работает только в режиме «замыкания» (НО); для размыкания нужна другая модель
• Не рекомендовано для взрывоопасных зон - отсутствует взрывозащита Ex

Примеры использования

• Запуск насоса на водоканале - зелёная подсветка показывает, что система готова к работе
• Сигнализация «вкл» на станке ЧПУ - оператор сразу видит, что оборудование находится в рабочем состоянии
• Управление светом в помещении административного здания - кнопка легко заметна в темноте
• Панель управления вентиляцией в торговом центре - защита IP65 выдерживает частую уборку и влагу

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно совпадать с 22,5 мм, иначе возникнет люфт или трудности с фиксацией
• Подключение подсветки выполняйте строго к сети 230–240 В - подключение к 24 В приведёт к отсутствию свечения
• При использовании в шкафах с высокой плотностью компонентов учтите габариты кнопки - она имеет переднее кольцо, которое выступает за уровень панели
• Для длительной службы избегайте механических ударов по толкателю - хотя механизм прочный, частые резкие нажатия сокращают срок службы
• Артикул sb5aw33m1 - это полностью собранное устройство, не требует доп. деталей. Не путайте с аналогами без подсветки или другими цветами.
