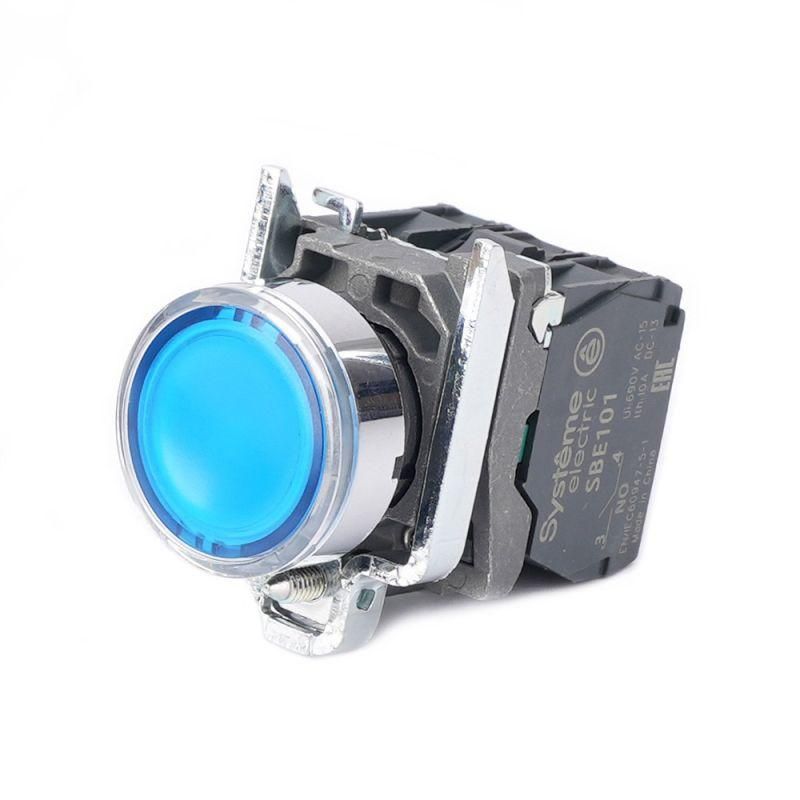

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 230-240ВAC 1НО+1НЗ син. SE SB4BW36M5 APC

Кнопка с подсветкой в сборе модуль 22мм металл 230-240В AC 1НО+1НЗ от бренда Systeme Electric (арт. sb4bw36m5) - это готовый модульный узел для управления и индикации состояния оборудования. Подходит для установки на панели машин, щитов управления и промышленных систем, где требуется надёжная работа в сложных условиях.

Назначение и область применения

Эта кнопка используется для ручного управления технологическими процессами: запуск, остановка, сброс аварии. Интегрированная подсветка показывает текущее состояние - активна кнопка или нет. Применяется в промышленном оборудовании, станках, конвейерах, шкафах автоматизации, системах безопасности и на объектах инфраструктуры. Особенно эффективна там, где важно визуально контролировать положение устройства даже при плохой освещённости.

Технические характеристики

• Напряжение питания: 230–240 В переменного тока (AC) - совместима с сетями большинства европейских и российских предприятий;
• Подсветка: LED-индикатор, энергоэффективный, долговечный, работает при питании кнопки;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - позволяет использовать её как в цепях управления, так и в схемах сигнализации;
• Монтажное отверстие: 22,5 мм - соответствует стандартному размеру для модульных кнопок 22 мм;
• Защита: IP65 - полностью защищена от пыли и струй воды из любого направления;
• Механизм: самовозвратный - после нажатия возвращается в исходное положение автоматически;
• Конструкция: плоская кнопка с цилиндрическим толкателем и круглой линзой - обеспечивает равномерную подсветку и удобство нажатия;
• Подключение: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов;
• Цвет: синяя кнопка, хромированное переднее кольцо - контрастная визуальная сигнализация, легко различима в рабочей среде;
• Количество элементов управления: один - управление одним функционалом.

Совместимость и монтаж

Кнопка sb4bw36m5 устанавливается в подготовленное отверстие диаметром 22,5 мм на лицевой панели. Для фиксации используется резьбовая гайка с внутренней стороны. Передний хромированный обод обеспечивает плотное прилегание и эстетичный вид. Монтаж не требует сварки или клепки - достаточно стандартного инструмента. Подключаются провода через винтовые клеммы: L/N - для питания подсветки, NO/NC - для коммутируемых цепей. Обязательно соблюдать полярность при подключении питания подсветки - хотя LED работает на переменном токе, некорректное подключение может снизить срок службы.

Безопасность и стандарты

Изделие соответствует требованиям IP65 - защищено от пыли и водяных струй, что делает его безопасным для использования в помещениях с повышенной влажностью, на улице под навесом или в местах регулярной мойки оборудования. Конструкция выполнена из металла - устойчиво к механическим воздействиям и температурным колебаниям. Соответствие стандартам IEC 60947-5-1 предполагается по типовой практике производителя Systeme Electric, однако сертификаты следует проверять отдельно для конкретного проекта.

Преимущества

• Готовая сборка - не нужно докупать отдельно лампу, корпус или контактную группу;
• Высокая степень защиты IP65 - выдерживает жесткие условия производства;
• LED-подсветка потребляет мало энергии и служит десятки тысяч часов;
• Чёткая цветовая индикация (синяя кнопка + хром) снижает риск ошибок оператора;
• Металлический корпус повышает прочность и устойчивость к вибрациям;
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления.

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP65 не равно IP67/IP68;
• Работает только при напряжении 230–240 В AC; нельзя использовать с постоянным током ниже 110 В или выше 250 В;
• Не имеет встроенной блокировки - не подходит для режимов “фиксированного” положения (например, аварийной остановки с ключом);
• Не рекомендовано использование в средах с высоким уровнем агрессивных паров (кислоты, растворители) - материал корпуса не рассчитан на такие нагрузки;
• Переднее кольцо из хрома может царапаться при частой очистке абразивными средствами.

Примеры использования

• Управление запуском насоса на водопроводной станции - синяя подсветка показывает, что система в работе;
• Аварийная остановка конвейера на пищевом производстве - кнопка легко доступна, светится при активации;
• Индикация работы вентилятора в электрощите - НО контакт включает сигнал, НЗ - отключает контрольную лампу;
• Пульт управления на станке ЧПУ - сочетание цвета и подсветки помогает быстрому реагированию.

Практические советы

• При монтаже проверьте точность отверстия - диаметр 22,5 мм допускает минимальный люфт, но слишком большое отверстие нарушит герметичность;
• Используйте кабель с сечением до 2,5 мм2 - винтовые клеммы рассчитаны именно на этот диапазон;
• Для длительной эксплуатации в пыльных средах периодически протирайте поверхность мягкой тканью - грязь на линзе снижает яркость подсветки;
• Если нужна кнопка с фиксацией - выбирайте другую модель, эта только самовозвратная;
• При замене старой кнопки - убедитесь, что новый артикул sb4bw36m5 совпадает по размеру и типу контактов - отличия в 0,5 мм могут помешать установке.
