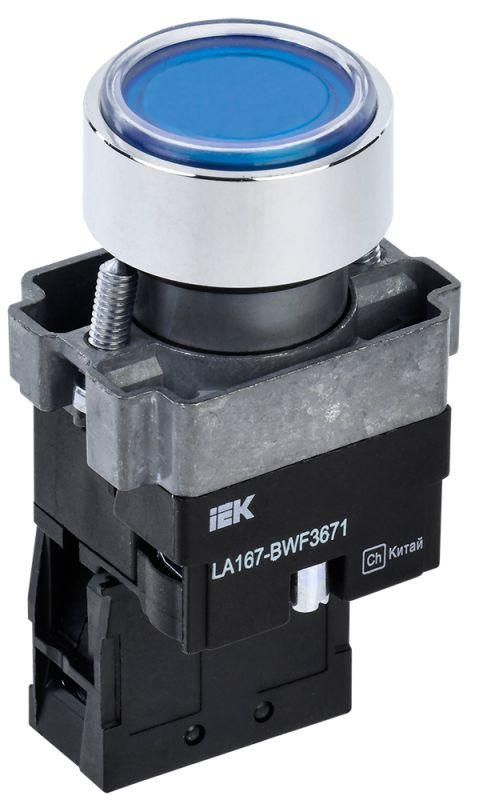

Кнопка LA167-BWF3671 d22мм RC 1НО с подсветкой син. KARAT IEK BBT20-BWF3671-1-12-67-K07

Кнопка IEK (ИЭК) BBT20-BWF3671-1-12-67-K07 - это встраиваемый самовозвратный элемент управления с синей подсвечивающейся клавишой диаметром 22 мм. Подходит для управления магнитными пускателями и реле в промышленных щитах, где важна визуальная индикация и надежная работа в условиях запыленности и брызг воды.

Назначение и область применения

Кнопка IEK (ИЭК) BBT20-BWF3671-1-12-67-K07 используется для ручного управления электрическими цепями: включения и выключения оборудования через контакторы, реле или другие устройства автоматики. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим промышленным оборудованием. Синий цвет и подсветка обеспечивают четкую визуальную идентификацию функции на панели управления.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Тип контакта: один нормально замкнутый (1З) или один нормально открытый (1НО) - выбирается при заказе
• Подсветка: светодиодная, питание 230 В AC/DC
• Тип кнопки: плоская, самовозвратная (не фиксируется в нажатом положении)
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Тип подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Монтаж: встраиваемый в панель
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Количество постов: 1
• Переключающие контакты: отсутствуют - работает только с внешним контактным модулем

Совместимость и монтаж

Кнопка IEK (ИЭК) BBT20-BWF3671-1-12-67-K07 состоит из двух частей: головки с подсветкой и отдельного контактного модуля. Модуль устанавливается за панелью и подключается к цепи через винтовые зажимы. Головка крепится в отверстии 22 мм и фиксируется резьбой. Для работы требуется совмещение с подходящим контактным модулем серии LA167. Убедитесь, что толщина панели позволяет плотно закрепить головку - рекомендованная толщина до 8 мм.

Безопасность и стандарты

Кнопка соответствует требованиям безопасности для устройств управления в промышленных электроустановках. Степень защиты IP65 обеспечивает работу в помещениях с повышенной влажностью, пылью или возможностью мытья оборудования струей воды. Напряжение подсветки 230 В - допустимо для сетей 220–240 В AC/DC, что делает её совместимой с большинством европейских и российских систем управления.

Преимущества

• Светодиодная подсветка экономична, долговечна и хорошо видна даже при ярком освещении
• IP65 - возможность установки вне помещений или в сырых зонах производства
• Унифицированная система: головка совместима с другими модулями серии LA167
• Простой монтаж: достаточно просверлить отверстие 22 мм и подключить провода
• Высокая механическая прочность и срок службы 10 лет

Ограничения применения

• Не предназначен для коммутации силовых нагрузок - только для управления сигналами (через контакторы)
• Подсветка рассчитана на 230 В - нельзя использовать с напряжением ниже 110 В без преобразователя
• Отсутствие внутренних переключающих контактов требует обязательного подключения внешнего модуля
• Не подходит для взрывоопасных сред - не имеет сертификата Ex

Примеры использования

• Стартовая кнопка на пульте управления станком (синяя - “пуск”)
• Остановка конвейера в цехе с высокой запыленностью
• Аварийный останов насосной станции с подсветкой для ночного обслуживания
• Управление освещением в складском помещении с встроенной индикацией

Практические советы

• Выбирайте вариант с 1НО или 1З при заказе - после установки изменить тип контакта невозможно
• При монтаже используйте шайбы и гайки, входящие в комплект, чтобы избежать люфта
• Проверьте соответствие диаметра отверстия 22 мм - слишком маленькое отверстие повредит корпус
• Для длительной работы в условиях вибраций затяните винтовые клеммы с усилием 0,4–0,5 Нм
• Если нужна кнопка с фиксацией - выбирайте другую модель; эта кнопка всегда возвращается в исходное положение
