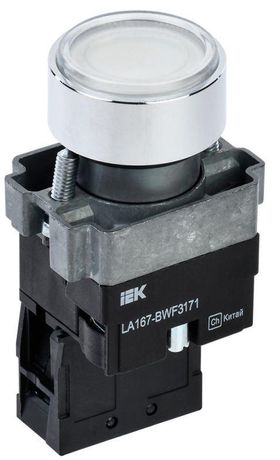

Кнопка LA167-BWF3171 d22мм RC 1НО с подсветкой бел. KARAT IEK BBT20-BWF3171-1-12-67-K01

Кнопка IEK (ИЭК) BBT20-BWF3171 диаметром 22 мм с подсветкой - это надёжный элемент управления для встраивания в панели и шкафы, где требуется однократное включение или выключение оборудования. Кнопка подходит для работы с магнитными пускателями, реле и другими устройствами автоматики в промышленных системах.

Назначение и область применения

Кнопка IEK (ИЭК) BBT20-BWF3171 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Подходит для установки на пультах, панелях управления и распределительных щитах. Применяется в системах с переменным током до 660 В и постоянным током до 400 В - например, на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Подсветка: да, светодиодная (LED)
• Напряжение подсветки: 230 В AC/DC
• Тип контакта: один нормально замкнутый (1З) или один нормально открытый (1НО) - выбирается при заказе
• Механизм: самовозвратный (не фиксируется, возвращается в исходное положение после отпускания)
• Тип подключения: винтовые зажимы
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет кнопки: белый
• Срок службы: до 10 лет
• Способ монтажа: встраиваемый
• Количество постов: 1

Совместимость и монтаж

Кнопка IEK (ИЭК) BBT20-BWF3171 совместима с любыми стандартными отверстиями диаметром 22 мм. Монтаж выполняется путём вставки корпуса в отверстие и фиксации с помощью внешней гайки. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2. Устройство состоит из двух частей: головки с подсветкой и съёмного контактного модуля - что позволяет менять тип контакта (НО/З) без замены всей кнопки.

Безопасность и стандарты

Кнопка соответствует требованиям к защите IP65, обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Подсветка выполнена светодиодом - энергоэффективна, не нагревает корпус и не требует замены в течение всего срока службы устройства.

Преимущества

• Универсальный тип контакта: можно выбрать либо 1НО, либо 1З - достаточно указать нужный вариант при заказе
• Высокая степень защиты IP65 - подходит для жестких условий эксплуатации
• Светодиодная подсветка ярко сигнализирует состояние кнопки даже при слабом освещении
• Съёмная головка - удобно обслуживать и заменять контактный модуль без демонтажа панели
• Долгий срок службы - до 10 лет при регулярном использовании

Ограничения применения

• Не предназначен для управления нагрузками выше 660 В переменного или 400 В постоянного тока - для больших мощностей требуется применение контакторов
• Подсветка рассчитана только на 230 В - нельзя использовать с другим напряжением без согласования через преобразователь
• Не имеет механической фиксации - не подходит для ситуаций, когда требуется удержание в нажатом состоянии
• Не рекомендуется для установки в местах с постоянным воздействием прямых струй воды или химически активных сред

Примеры использования

• Стартовая кнопка на станке с ЧПУ - включает двигатель при нажатии, отпускается - останавливается
• Аварийная остановка на конвейере - кнопка с белой подсветкой легко заметна, работает в пыльной среде
• Управление насосом в канализационной станции - защита IP65 предотвращает попадание влаги внутрь
• Пульт управления в цехе - сочетание с другими кнопками IEK для единого стиля панели

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не закрепится плотно
• При подключении используйте качественные медные провода - плохой контакт вызывает перегрев и выход из строя
• Если в вашей системе используется другое напряжение (например, 24 В), подключите подсветку через отдельный источник питания - не пытайтесь питать её напрямую от контролируемой цепи
• При сборке щита выбирайте кнопки одного цвета и типа - это повышает эргономичность и снижает риск ошибок оператора
• Запасной контактный модуль можно купить отдельно - это экономит время при ремонте
