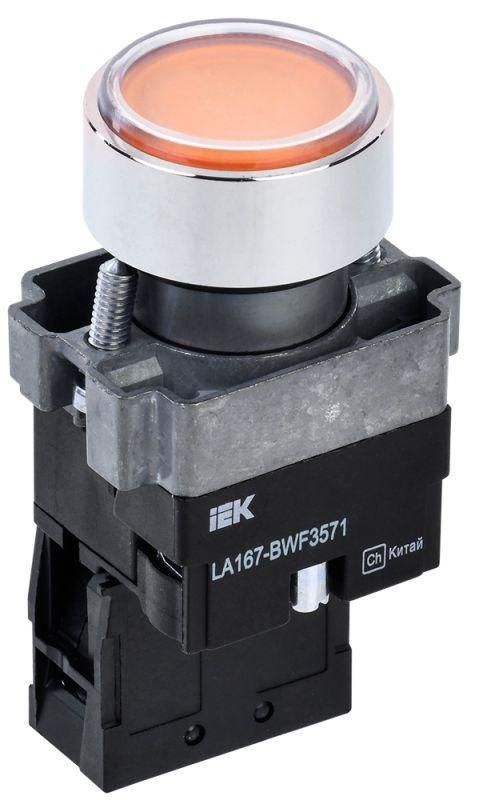

Кнопка LA167-BWF3571 d22мм RC 1НО с подсветкой желт. KARAT IEK BBT20-BWF3571-1-12-67-K05

Кнопка IEK (ИЭК) BBT20-BWF3571 диаметром 22 мм с подсветкой - это надёжный элемент управления для встраивания в панели и шкафы, где требуется однократное включение или выключение оборудования. Кнопка подходит для работы с магнитными пускателями, реле и другими устройствами автоматики в промышленных системах.

Назначение и область применения

Кнопка IEK (ИЭК) BBT20-BWF3571 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Подходит для установки на пультах, панелях управления и распределительных щитах. Применяется в системах с переменным током до 660 В и постоянным током до 400 В - например, на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип контакта: один нормально разомкнутый (1НО) или один нормально замкнутый (1З) - выбирается при заказе
• Механизм: самовозвратный (не фиксируется в нажатом положении, возвращается в исходное состояние при отпускании)
• Подсветка: светодиодная, питание лампы - 230 В AC/DC
• Цвет кнопки: жёлтый
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Тип подключения: винтовые зажимы
• Способ монтажа: встраиваемый
• Срок службы: до 10 лет

Совместимость и монтаж

Кнопка IEK (ИЭК) BBT20-BWF3571 совместима с любыми стандартными отверстиями диаметром 22 мм. Монтаж выполняется через переднюю панель: корпус вставляется в отверстие, фиксируется гайкой сзади. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются усилием 0,2–0,3 Нм. Устройство состоит из двух частей: головки с подсветкой и съёмного контактного модуля - что позволяет менять тип контакта (НО/З) без замены всей кнопки.

Безопасность и стандарты

Кнопка соответствует требованиям к электрооборудованию для промышленного использования. Степень защиты IP65 обеспечивает работу в условиях повышенной запылённости и влажности - например, на производстве, в цехах, на открытых площадках. Подсветка рассчитана на 230 В - не требует внешнего преобразователя, работает напрямую от сети. Срок службы 10 лет подтверждает соответствие стандартам долговечности.

Преимущества

• Универсальность: можно выбрать нужный тип контакта (НО или З) при заказе
• Яркая подсветка: жёлтый свет легко заметить даже при ярком освещении
• Защита IP65: допускает использование в сложных средах - пыль, брызги воды, мытьё
• Легкий сервис: головка снимается без инструментов - можно заменить контактный модуль или лампу
• Совместимость с большинством стандартных панелей и щитов

Ограничения применения

• Не предназначен для частого многократного включения/выключения более 1000 раз в час - возможен износ механики
• Подсветка работает только при наличии напряжения 230 В; несовместима с низковольтными цепями (например, 24 В)
• Не имеет фиксации - нельзя использовать как переключатель режима (для этого нужны кнопки с фиксацией)
• Не рекомендуется для установки в местах с постоянным воздействием прямого потока пара или химических жидкостей

Примеры использования

• Запуск и остановка двигателя насоса в системе водоснабжения
• Аварийная остановка конвейера на пищевом производстве
• Включение/выключение вентиляционной системы в цеху
• Ручной контрольный сигнал в системе автоматизации

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет плотно фиксироваться
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Если в вашей системе используется 24 В, а вам нужна подсветка - выбирайте другую модель с LED-подсветкой на 24 В
• Жёлтый цвет кнопки хорошо сочетается с красными (остановка) и зелёными (пуск) кнопками - удобно для стандартизированной панели
• При необходимости замены контактов - просто открутите заднюю гайку, снимите головку и поменяйте контактный модуль
