Кнопка управления NP2-BW3665 плоская, синяя, 1НО+1НЗ, AC/DC230В (LED), IP40 (R) | 575725 CHINT

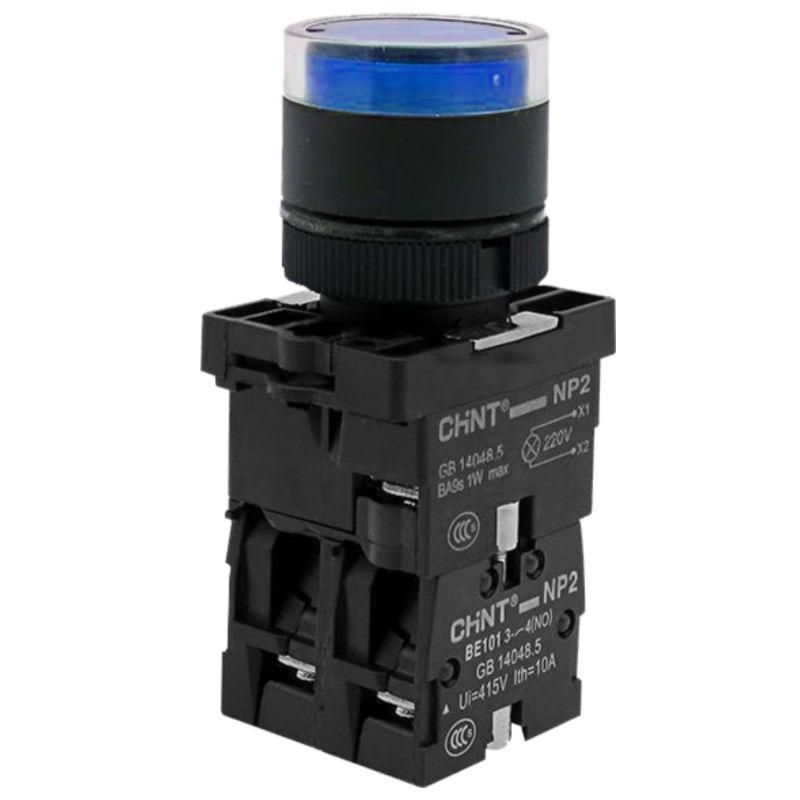

Кнопка управления CHINT NP2-BW3665 - компактное устройство с подсветкой для ручного управления оборудованием на напряжении до 230 В. Подходит для установки в панели управления станков, автоматических линий и других промышленных систем, где требуется надёжный и визуально заметный элемент управления.

Назначение и область применения

Кнопка управления CHINT NP2-BW3665 предназначена для коммутации цепей управления в промышленной автоматике. Она используется для запуска, остановки или изменения режима работы оборудования. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта, её можно применять в схемах с функциями «пуск-стоп». Подсветка LED позволяет легко определить состояние кнопки даже в условиях слабой освещённости.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 НО + 1 НЗ
• Подсветка: светодиодная, работает при питании 230 В
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм
• Цвет кнопки: синий
• Цвет переднего кольца: хромированный
• Форма линзы: круглая
• Количество постов: один

Совместимость и монтаж

Кнопка CHINT NP2-BW3665 устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим корпусу кнопки. Кабель подключается к клеммам с маркировкой L1, T1 (для НО) и L2, T2 (для НЗ). Убедитесь, что провода имеют достаточную жесткость - мягкий многожильный кабель требует предварительной обжимки контактными наконечниками. Монтаж допускается только в закрытых щитах или панелях, защищённых от брызг и механических повреждений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без воздействия влаги, пыли высокой плотности или агрессивных веществ. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Универсальное питание - совместима с переменным и постоянным током 230 В
• Чёткая визуальная индикация состояния благодаря яркой LED-подсветке
• Металлическое хромированное кольцо повышает долговечность и эстетичность
• Один пост с двумя типами контактов снижает необходимость в нескольких устройствах

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах возможного попадания воды - IP40 не защищает от брызг
• Не рассчитана на частые механические удары или вибрацию - рекомендовано использовать в стационарном оборудовании
• Не подходит для управления силовыми цепями выше 230 В или током более 5 А - только для цепей управления
• LED-подсветка не работает при напряжении ниже 180 В

Примеры использования

• Пуск и остановка насосов, вентиляторов, конвейеров
• Ручной контроль в системах автоматизации на заводах
• Элементы управления в распределительных щитах с панелями HMI
• Аппараты с двухпозиционным управлением: «вкл./выкл.»

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия - 22 мм - точному значению, указанному в спецификации
• При использовании в цепях с высокими импульсными нагрузками (например, реле) добавьте RC-фильтр параллельно контактам для продления срока службы
• Синий цвет кнопки часто используется для команд «останов» - соблюдайте цветовую стандартизацию в вашей системе
• Не используйте кнопку в качестве основного выключателя - она не имеет механической фиксации и не предназначена для длительного удерживания
• При необходимости замены - отсоедините питание, снимите гайку и извлеките кнопку из панели
