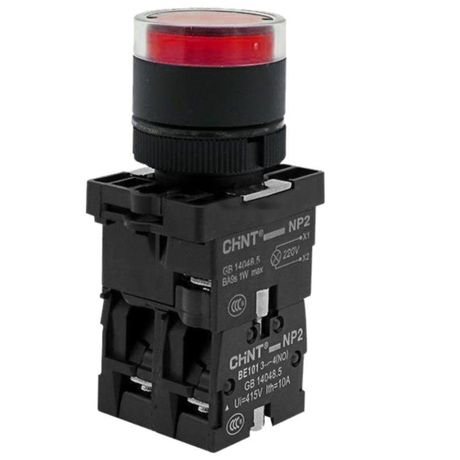

Кнопка управления NP2-EW3465 1НО+1НЗ красная AC/DC230В(LED), IP40 (R) | 575328 CHINT

Кнопка управления CHINT NP2-EW3465 - компактное устройство для ручного управления оборудованием с двумя типами контактов: один нормально открытый и один нормально закрытый. Подходит для цепей переменного и постоянного тока до 230 В, используется в пультах управления станков, автоматических линий и других промышленных системах.

Назначение и область применения

Кнопка управления CHINT NP2-EW3465 предназначена для ручного включения и выключения оборудования через замыкание и размыкание электрических цепей. Благодаря наличию двух контактов - одного нормально открытого (НО) и одного нормально закрытого (НЗ) - её можно использовать в схемах с функциями старта и останова, блокировок или сигнализации. Применяется в пультах управления на станках, конвейерах, насосных установках, вентиляционных системах и другом промышленном оборудовании.

Технические характеристики

• Напряжение питания: 230 В (AC/DC)
• Количество контактов: 1 НО + 1 НЗ
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм
• Тип кнопки: плоская
• Цвет: красный
• Форма линзы: круглая
• Материал переднего кольца: пластик
• Тип фиксации: без фиксации - удерживается за счёт зажима в отверстии
• Индикация: светодиод (LED) - светится при включении
• Количество постов: 1

Совместимость и монтаж

Кнопка управления CHINT NP2-EW3465 монтируется в панели с отверстием диаметром 22 мм. Устанавливается путём вставки корпуса в отверстие и затяжки фланцевой гайки (не входит в комплект). Для надёжной работы необходимо обеспечить доступ к контактным выводам с тыльной стороны панели. Кабель подключается к клеммам внутри корпуса - рекомендуется использовать провода сечением до 1,5 мм2. Отсутствие механической фиксации требует точного соблюдения размера отверстия - больший зазор снижает устойчивость к вибрации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP40 исключает попадание крупных частиц пыли и случайное прикосновение к токоведущим частям, но не защищает от брызг, влаги или мойки. Не предназначен для использования во влажных средах, на улице или в помещениях с высокой запылённостью.

Преимущества

• Два типа контактов в одном корпусе - позволяет реализовать сложные логические схемы без дополнительных элементов
• Светодиодная индикация даёт визуальную обратную связь - видно, когда кнопка активна
• Плоская форма и яркий красный цвет обеспечивают быстрое распознавание в панелях управления
• Пластиковое переднее кольцо улучшает эргономику и снижает риск поражения током

Ограничения применения

• Не допускается использование в условиях повышенной влажности, при мытье оборудования или в местах возможного попадания жидкости - IP40 не обеспечивает защиту от воды
• Отсутствие фиксации делает кнопку менее устойчивой к сильным вибрациям - не рекомендуется для мобильных или транспортируемых установок
• Работает только при напряжении до 230 В - не подходит для цепей выше этого значения
• Не имеет механической блокировки - нельзя использовать как аварийную остановку, требующую поворота или подтверждения

Примеры использования

• Пульт управления станком: красная кнопка - останов, синяя - пуск; здесь же используется НО для включения двигателя, НЗ для размыкания цепи при останове
• Автоматическая линия: кнопка управляет сигналом тревоги - при нажатии замыкается НЗ контакт, включая звуковой оповещатель
• Щит управления: комбинированная кнопка для тестирования системы - одновременно подаёт команду и включает индикацию

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка будет люфтить или не войдёт
• Подключайте провода плотно - плохой контакт вызывает нагрев и отказы при нагрузке 230 В
• Не используйте кнопку в качестве аварийной остановки - она не имеет защиты от случайного срабатывания и не соответствует требованиям ГОСТ для экстренных остановов
• При сборке панелей избегайте установки рядом с источниками тепла - пластиковое кольцо может деформироваться при температуре выше 60 C
• Для условий с пылью или грязью рассмотрите модели с более высокой степенью защиты (например, IP65)
