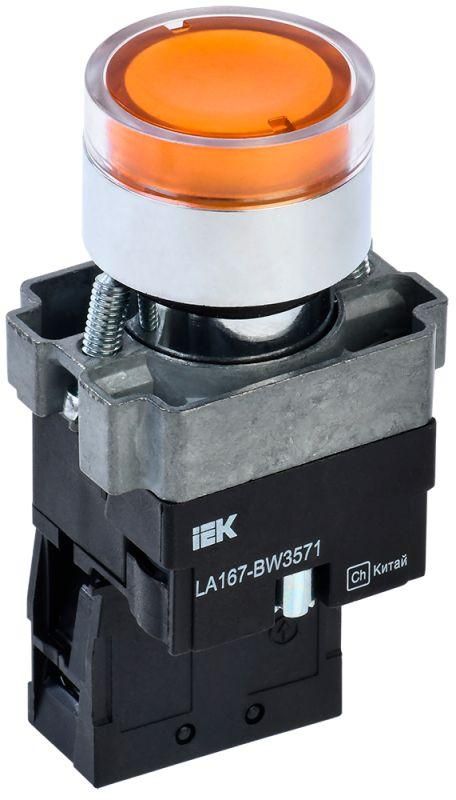

Кнопка LA167-BW3571 d22мм RC 1НО с подсветкой желт. KARAT IEK BBT20-BW3571-1-12-67-K05

Кнопка IEK (ИЭК) BBT20-BW3571-1-12-67-K05 - это встраиваемый элемент управления с подсветкой и одним нормально открытым контактом, предназначенная для ручного запуска и остановки оборудования в распределительных щитах. Диаметр 22 мм позволяет легко установить её в стандартные отверстия, а желтый цвет и светодиодная подсветка обеспечивают высокую видимость в условиях слабого освещения.

Назначение и область применения

Кнопка IEK (ИЭК) BBT20-BW3571-1-12-67-K05 используется для ручного управления электромагнитными пускателями, реле и другими устройствами автоматики в цепях переменного (до 660 В) и постоянного (до 400 В) тока. Подходит для систем, где требуется однократное включение - например, запуск насоса, вентилятора, конвейера или другого устройства с самовозвратным механизмом. Желтый цвет и подсветка делают её удобной для аварийных и предупредительных функций.

Технические характеристики

• Диаметр отверстия: 22 мм - совместима со стандартными монтажными отверстиями на панелях
• Подсветка: да, светодиодная (LED), питание лампы - 230 В AC
• Контакты: 1 нормально открытый (НО), 0 нормально замкнутых (НЗ)
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP65 - защищена от пыли и струй воды с любого направления
• Способ монтажа: встраиваемый - устанавливается в панель через отверстие 22 мм
• Цвет кнопки: жёлтый - соответствует сигнальному цвету для предупреждений
• Количество постов: 1 - одна клавиша, один контактный модуль

Совместимость и монтаж

Кнопка IEK (ИЭК) BBT20-BW3571-1-12-67-K05 имеет стандартную конструкцию с быстросъёмной головкой и отдельным контактным модулем. Для монтажа необходимо просверлить в панели отверстие диаметром 22 мм. Кнопка фиксируется с помощью резьбового кольца. После установки головки подключаются провода к винтовым клеммам: L - фаза для подсветки, N - ноль; контакты NO используются для коммутирования нагрузки. Убедитесь, что напряжение сети соответствует 230 В - иначе LED не будет светиться. Модуль можно заменить без демонтажа всей кнопки.

Безопасность и стандарты

Степень защиты IP65 обеспечивает работу в условиях повышенной влажности, пыли и мытья шлангом - подходит для цехов, логистических комплексов, пищевых производств. Конструкция соответствует требованиям к управляемым аппаратам в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Применяется в электроустановках до 1000 В.

Преимущества

• Светодиодная подсветка потребляет мало энергии и служит долго - не требует замены при обычном использовании
• Жёлтый цвет выделяет кнопку среди других, снижает риск ошибочного нажатия
• IP65 - возможность установки вне закрытых щитов, в сырых или пыльных помещениях
• Винтовое подключение - прочнее и надёжнее, чем пружинные клеммы
• Самовозвратный механизм - исключает необходимость удерживания кнопки во время работы

Ограничения применения

• Не подходит для длительного удержания в нажатом состоянии - только импульсное управление
• Подсветка рассчитана на 230 В - нельзя использовать с напряжением ниже 180 В или выше 250 В
• Отсутствие нормально замкнутого контакта - не подходит для схем, требующих размыкания цепи при отпускании
• Не рекомендуется для взрывоопасных сред - отсутствует сертификация Ex

Примеры использования

• Запуск станка на производстве - кнопка “Пуск” с подсветкой
• Аварийная остановка конвейера - жёлтая кнопка в зоне доступа персонала
• Управление насосом в канализационной насосной станции - благодаря IP65
• Пульт управления в холодильном цехе - подсветка видна даже при плохом освещении

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 230 В - иначе LED не загорится
• Используйте кабель сечением 0,5–2,5 мм2 для подключения к винтовым клеммам
• При сборке щита располагайте кнопку рядом с аналогичными элементами - соблюдайте цветовую стандартизацию (жёлтый = предупреждение)
• Не затягивайте крепёж слишком сильно - это может повредить пластиковую головку
• Если нужен сигнал “останов”, используйте красную кнопку с НЗ контактом - эта модель не подходит
