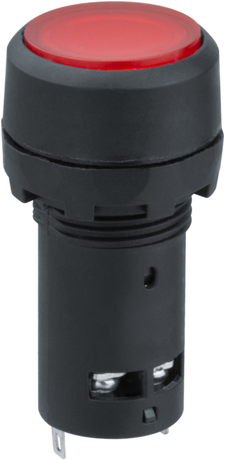

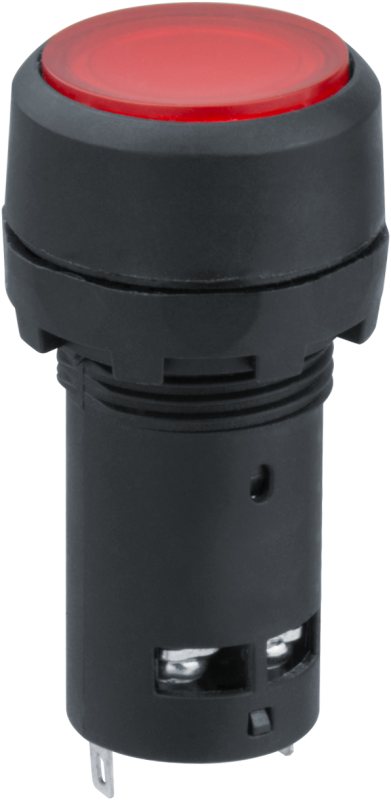

Кнопка d22мм 230В NO+NC 82 822 NBI-B-09-R с подсветкой красн. Navigator 82822 24431

Кнопка NBI-B-09-R красная с подсветкой d22мм 230В NO+NC - это однопостовая управляющая кнопка с подсветкой и двумя контактными группами (НО и НЗ), предназначенная для надёжной коммутации цепей управления в промышленном оборудовании. Бренд Navigator и артикул 82822/24431 указывают на её принадлежность к серийному решению NBI-B, оптимизированному для монтажа на панели.

Назначение и область применения

Кнопка NBI-B-09-R используется для ручного управления электрическими цепями: запуска, остановки, сигнализации или изменения режима работы оборудования. Подходит для установки на пультах, шкафах управления, стендах и других устройствах, где требуется визуально выделяемый элемент управления. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других стационарных установках переменного тока 230 В.

Технические характеристики

• Напряжение питания: 230 В переменного тока (частота 50 Гц)
• Диаметр монтажного отверстия: 22 мм
• Тип контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Подсветка: да, интегрирована в корпус, обеспечивает видимость в условиях слабого освещения
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Цвет толкателя: красный
• Форма толкателя: цилиндрический, плоский верх
• Максимальная температура эксплуатации: от –25 C до +55 C
• Способ монтажа: через лицевую панель
• Фиксация: без механической фиксации - кнопка легко извлекается после открытия зажимов

Совместимость и монтаж

Кнопка NBI-B-09-R устанавливается в подготовленное круглое отверстие диаметром 22 мм на передней панели шкафа или пульта. Для фиксации используются внутренние защёлки - достаточно вставить кнопку до щелчка. Монтаж не требует дополнительных крепёжных элементов. Кабели подключаются к клеммникам снизу - доступны два пары контактов (НО и НЗ), что позволяет использовать одну кнопку для двух функций (например, запуск и аварийная остановка). Убедитесь, что толщина панели не превышает допустимую для защёлок - обычно до 5–6 мм.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления для промышленного оборудования. Степень защиты IP40 исключает случайный доступ к токоведущим частям со стороны пользователя, но не обеспечивает защиту от брызг, пыли или влаги - поэтому не применяется во влажных средах или на открытом воздухе. Работает в рамках классических норм для контрольных цепей (не для силовых нагрузок выше 230 В).

Преимущества

• Удобный быстрый монтаж и демонтаж благодаря механизму защёлок - замена занимает менее минуты
• Интегрированная подсветка повышает узнаваемость в условиях плохого освещения
• Наличие двух типов контактов (НО+НЗ) позволяет реализовать более сложную логику управления без установки двух отдельных кнопок
• Рабочий диапазон температур от –25 до +55 C делает её пригодной для большинства помещений, включая холодные цеха

Ограничения применения

• Не предназначена для использования вне помещения - IP40 не защищает от влаги и пыли
• Не рассчитана на управление силовыми цепями - только на цепи управления (до 230 В переменного тока)
• Отсутствие фиксации означает, что кнопка может случайно нажиматься при вибрациях - не рекомендуется для установки на мобильных или сильно вибрирующих объектах
• Не совместима с панелями толще 6 мм - проверьте толщину материала перед монтажом

Примеры использования

• Стартовая кнопка на пульте станка с возможностью немедленной остановки через второй контакт (НЗ)
• Сигнальная кнопка аварийной остановки с подсветкой в распределительном шкафу
• Переключатель режима работы между “ручным” и “автоматическим” положением на одном устройстве
• Индикационная кнопка включения системы контроля на панели оператора

Практические советы

• Выбирая место установки, учтите, что цвет красный означает “остановка”, “опасность” или “экстренный вызов” - используйте соответственно правилам безопасности
• При подключении проводов соблюдайте полярность - хотя для переменного тока она не важна, помечайте контакты НО и НЗ для удобства обслуживания
• Если нужна защита от внешних воздействий - устанавливайте кнопку внутри закрытого шкафа или используйте дополнительный защитный колпак
• Для замены старых кнопок того же типа - артикулы 82822 и 24431 взаимозаменяемы; проверьте наличие подсветки и тип контактов перед заказом
