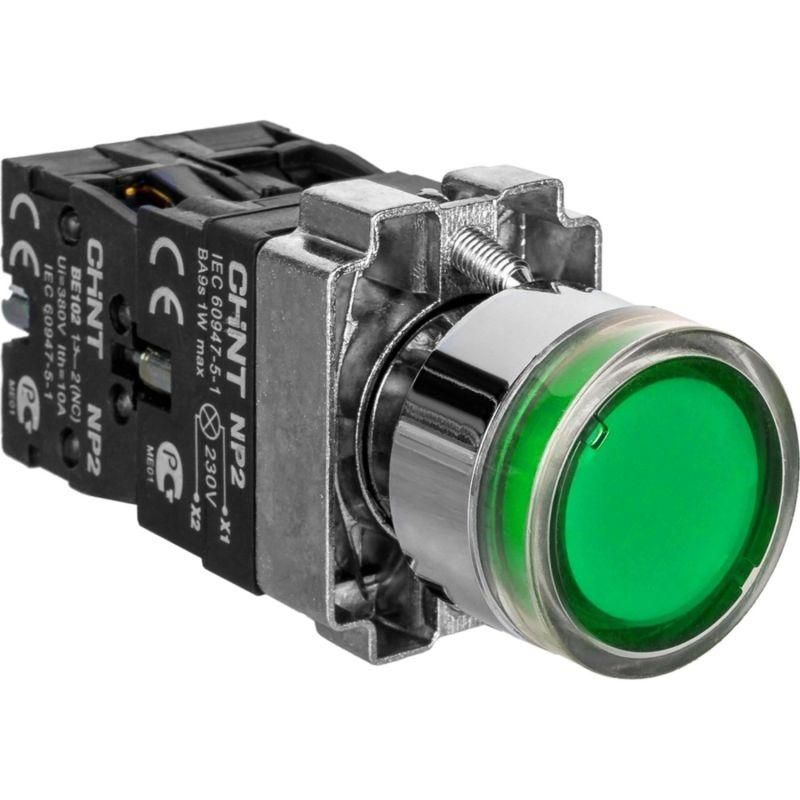

Кнопка управления NP2-BW3361 плоская, зеленая, 1НО, AC/DC230В(LED), IP40 (R) | 574077 CHINT

Кнопка управления NP2-BW3361 плоская, зеленая, 1 нормально открытый контакт, AC/DC 230В (LED), IP40 от бренда CHINT предназначена для ручного управления оборудованием в условиях сухих помещений. Её компактная форма, светодиодная подсветка и самовозврат позволяют легко интегрировать её в панели управления на заводах, станках и автоматизированных линиях.

Назначение и область применения

Эта кнопка используется для запуска, остановки или активации оборудования через замыкание одного нормально разомкнутого контакта. Подходит для систем управления, где требуется визуальный сигнал состояния - например, для старта станка, включения насоса или активации конвейера. Применяется внутри щитов и пультов управления в помещениях с умеренной запыленностью.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока - позволяет использовать в сетях как AC, так и DC без дополнительных преобразователей.
• Количество контактов: один нормально разомкнутый (NO) - замыкает цепь при нажатии, размыкает при отпускании.
• Подсветка: светодиодная, встроена в кнопку - обеспечивает видимость положения в темноте или при слабом освещении.
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пылевой среды.
• Монтажный диаметр: 22 мм - требует соответствующего отверстия в панели.
• Форма: круглая, плоская поверхность - снижает риск зацепления и удобна для частого использования.
• Переднее кольцо: хромированное - повышает эстетичность и устойчивость к механическому износу.
• Тип фиксации: самовозврат - после нажатия возвращается в исходное положение без внешней помощи.

Совместимость и монтаж

NP2-BW3361 устанавливается в панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью штатной гайки с внутренней стороны. Для подключения используются клеммы, расположенные на задней части корпуса - подходят провода до 2,5 мм2. Убедитесь, что толщина панели не превышает допустимую для данной модели - обычно до 8 мм. Не требует специальных инструментов для установки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления низковольтным оборудованием. Напряжение 230 В соответствует классическим сетям промышленного назначения. Отсутствие герметизации (IP40) делает его непригодным для влажных или агрессивных сред - использование вне закрытых щитов не рекомендовано.

Преимущества

• Универсальное питание - работает как от переменного, так и от постоянного тока 230 В.
• Яркая подсветка - цвет зеленого LED четко сигнализирует о состоянии кнопки даже при плохом освещении.
• Простая конструкция - минимум деталей, высокая надежность и долгий срок службы.
• Хромированное кольцо - улучшает визуальную интеграцию в современные панели управления.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 не предохраняет от брызг, пара или пыли.
• Не имеет функции фиксации - нельзя заблокировать в нажатом положении; для таких задач нужна кнопка с фиксацией.
• Не рассчитана на управление нагрузками выше 230 В или токов более указанных в документации производителя - используйте только в рамках заявленных параметров.

Примеры использования

• Стартовая кнопка на пульте управления металлообрабатывающим станком.
• Активация конвейера в пищевой или легкой промышленности.
• Ручной запуск воздушного компрессора в мастерской.
• Контрольный элемент в распределительном щите для тестирования цепей.

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны совпадать с размером корпуса, иначе кнопка будет болтаться или не войдет.
• Не затягивайте крепежную гайку слишком сильно - это может повредить пластиковую основу или треснуть линзу.
• Если вы используете кнопку в системе с высокими импульсными нагрузками, убедитесь, что коммутируемые цепи имеют защиту от скачков напряжения.
• Для многократного использования в условиях вибраций рекомендуется дополнительно зафиксировать провода на входе в корпус.
