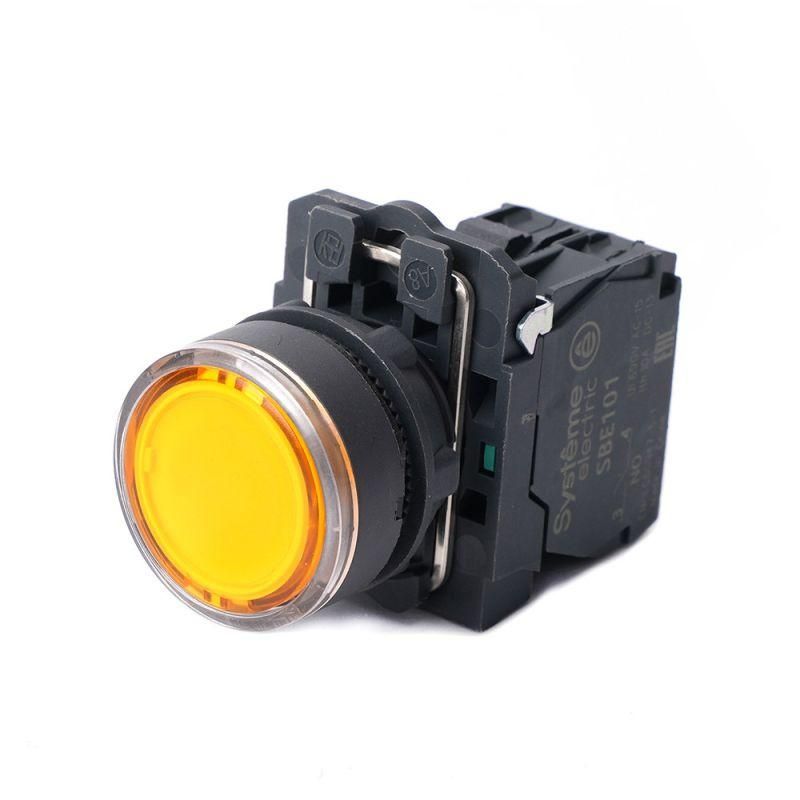

Кнопка модульная SB5 с подсветкой в сборе 22мм пластик 24ВDC 1НО желт. SE SB5AW35B1 APC

Кнопка модульная с подсветкой в сборе 22мм желтая пластик 24ВDC 1НО SE - это компактный управляющий элемент с LED-подсветкой, предназначенный для установки на панели оборудования. Бренд Systeme Electric и артикул sb5aw35b1 указывают на принадлежность к надёжной серии SB5, подходящей для промышленного использования в условиях повышенной запылённости и влаги.

Назначение и область применения

Эта кнопка используется для ручного управления устройствами: включения, остановки, сброса или активации сигналов. Жёлтый цвет соответствует предупредительному значению - например, аварийная остановка, режим обслуживания или предупреждение. Подсветка позволяет легко определить состояние кнопки даже в условиях слабого освещения. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации и других промышленных объектах.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество нормально замкнутых (НО) контактов: 1
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: пластик
• Цвет: жёлтый
• Тип лампы: LED - энергоэффективная, долговечная, не требует замены
• Форма толкателя: цилиндрический, плоский
• Тип подключения: винтовые зажимы
• Способ фиксации: без фиксации - кнопка удерживается за счёт посадочного отверстия и контактного узла
• Конструкция линзы: круглая, равномерно рассеивает свет

Совместимость и монтаж

Кнопка монтируется в панель через отверстие диаметром 22,5 мм. Для установки требуется только доступ к тыльной стороне панели. Кабель подключается к винтовым клеммам - достаточно оголить провода на 8–10 мм и затянуть винты усилием 0,5–0,7 Нм. Не требует специальных инструментов. Совместима со стандартными монтажными рамками и панелями, выполненными под типоразмер 22 мм. Обратите внимание: кнопка не имеет механической фиксации - она может выдавливаться при сильном ударе или вибрации, поэтому рекомендуется использовать её в стационарных условиях без внешних нагрузок на толкатель.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в средах с пылью, брызгами воды и влажностью. Соответствие стандартам IEC 60947-5-1 и EN 60947-5-1 подтверждает соответствие промышленным требованиям к управлению и безопасности. Материалы корпуса не поддерживают горение и соответствуют UL94 V-2.

Преимущества

• LED-подсветка работает долго, не греется и потребляет мало энергии
• Высокая степень защиты IP65 допускает использование в сырых, пыльных помещениях
• Пластиковый корпус легкий, устойчив к коррозии и химическим воздействиям
• Простой винтовой контакт - удобен для быстрого подключения и диагностики
• Жёлтый цвет повышает заметность в операторских зонах

Ограничения применения

• Не предназначен для частого механического воздействия - отсутствие фиксации делает её уязвимой к случайным нажатиям или вибрациям
• Работает только при напряжении 24 В; несовместима с 12 В, 110 В или 220 В без преобразователя
• Не подходит для взрывоопасных зон (не имеет сертификата ATEX или IECEx)
• Пластиковая линза менее устойчива к механическим повреждениям, чем стекло - избегайте ударов

Примеры использования

• Управление пуском станка на производственной линии
• Аварийная остановка в шкафу управления насосной станции
• Сигнализация состояния “готов” на панели HVAC-системы
• Запуск цикла мойки в пищевой промышленности
• Переключение между режимами работы в системах автоматического контроля

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требует минимального зазора, чтобы не деформировать пластик
• Подключение проводов: используйте медные жилы сечением до 2,5 мм2
• Для длительной службы подсветки соблюдайте полярность при подключении 24 В DC
• Если кнопка будет использоваться в местах с высокой вибрацией - закрепите её дополнительно с помощью крепёжной гайки или клея на основе силикона
• Не применяйте растворители или агрессивные чистящие средства - протирайте мягкой тканью с водой
