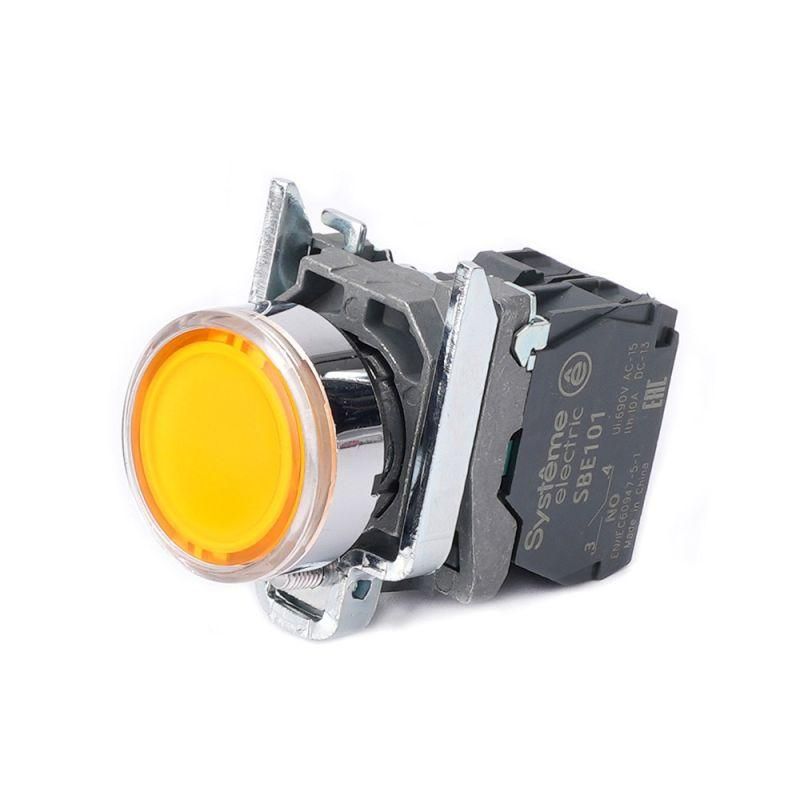

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО желт. SE SB4BW35B1 APC

Кнопка модульная с подсветкой в сборе 22мм желтая металл 24ВDC 1НО SE - это надёжный элемент управления с индикацией состояния, предназначенный для установки на панели оборудования. Бренд Systeme Electric и артикул sb4bw35b1 обеспечивают совместимость со стандартными решениями промышленной автоматизации.

Назначение и область применения

Эта кнопка используется для ручного запуска, остановки или активации функций в промышленном оборудовании. Жёлтый цвет и подсветка позволяют легко определить её состояние даже в условиях слабой освещённости. Подходит для установки в щитах управления, на станках, конвейерах, системах безопасности и других устройствах, где требуется визуальная индикация и надёжное управление.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество нормально разомкнутых контактов: 1 (1НО)
• Тип механизма: самовозвратный - кнопка возвращается в исходное положение после отпускания
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Тип лампы: LED - энергоэффективная, долговечная, работает при 24 В
• Цвет кнопки: жёлтый; цвет переднего кольца: хром
• Конструкция: плоская, цилиндрический толкатель, круглая линза
• Способ подключения: винтовые зажимы
• Монтаж: на лицевую панель через отверстие

Совместимость и монтаж

Кнопка sb4bw35b1 устанавливается в стандартное отверстие диаметром 22,5 мм - совместима с большинством панелей, подготовленных под серию SB4. Для монтажа необходимо просверлить отверстие точно по размеру, вставить кнопку до щелчка и затянуть фиксирующую гайку с тыльной стороны. Кабели подключаются к винтовым клеммам: вход подсветки - к источнику 24 В, контакт 1НО - к нагрузке. Передние кольцо обеспечивает герметичную посадку и эстетичный вид.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для использования в помещениях с повышенной влажностью, пылью или возможностью мытья. Производитель Systeme Electric применяет материалы, устойчивые к механическому воздействию и химическим средам, характерным для промышленной среды. Соответствие стандартам IEC 60947-5-1 подтверждает безопасность коммутационных характеристик.

Преимущества

• LED-подсветка потребляет мало энергии и служит более 50 000 часов
• Металлический корпус повышает прочность и устойчивость к деформациям
• Фиксированное переднее кольцо предотвращает проворачивание и выскальзывание
• Самовозвратный механизм исключает случайную фиксацию состояния
• Универсальное питание 24 В AC/DC позволяет использовать с различными источниками

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - подключение к другим значениям вызовет выход из строя светодиода
• Отсутствуют дополнительные контакты - нельзя использовать как переключатель с замыканием или двойным контактом
• Не рекомендован для установки в местах с постоянным погружением в жидкости - IP65 не гарантирует защиту от длительного погружения
• Работает только в температурном диапазоне, указанном производителем (не указано в данных - проверьте документацию)

Примеры использования

• Запуск станка на производственной линии
• Аварийная остановка конвейера
• Индикация режима “Готов” на панели управления
• Активация световой сигнализации в складских комплексах
• Управление насосами или компрессорами в системах водоснабжения

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия - именно 22,5 мм. Меньшее отверстие не позволит установить кнопку, большее - нарушит герметичность.
• Подключайте подсветку параллельно с нагрузкой, чтобы она горела только при работе системы.
• Используйте кабели с сечением, подходящим для тока подсветки (обычно менее 0,1 А) - перегрузка не возникнет, но важно соблюдать механическую прочность.
• При использовании в агрессивной среде регулярно проверяйте целостность переднего кольца - оно защищает внутреннюю часть от попадания влаги и пыли.
• Кнопка sb4bw35b1 совместима с другими изделиями серии SB4 - можно формировать единые панели управления с одинаковым дизайном и типом подключения.
