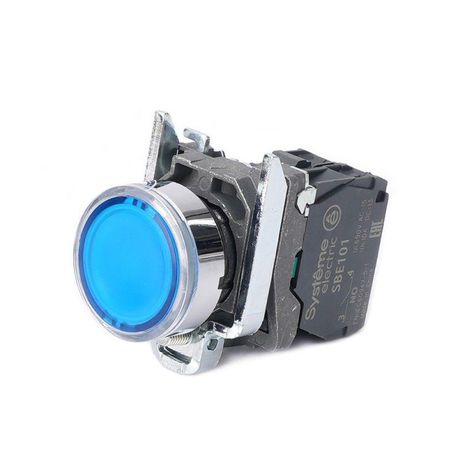

Кнопка модульная SB4 с подсветкой в сборе 22мм металл 24ВDC 1НО син. SE SB4BW36B1 APC

Кнопка модульная с подсветкой в сборе 22мм металл 24ВDC 1НО SE - это надёжное устройство управления с индикацией состояния, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb4bw36b1 указывают на принадлежность к сериям, проверенным в промышленной среде.

Назначение и область применения

Кнопка модульная с подсветкой в сборе 22мм металл 24ВDC 1НО SE используется для ручного управления технологическими процессами: запуск, остановка, сброс аварии. Подсветка показывает текущее состояние - когда кнопка нажата, она светится синим цветом. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, в зонах с высокой влажностью или пылью.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество нормально замкнутых (НО) контактов: 1
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Тип лампы: LED - энергоэффективная, долговечная, работает при 24 В
• Цвет толкателя: синий; цвет переднего кольца: хром
• Конструкция: плоская, круглая линза, цилиндрический толкатель
• Способ подключения: винтовые клеммы
• Число переключающих контактов: 0 - сигнал подаётся через внутренний контакт 1НО, внешние провода подключаются к нему

Совместимость и монтаж

Кнопка модульная с подсветкой в сборе 22мм металл 24ВDC 1НО SE монтируется в панель через отверстие 22,5 мм. Для установки требуется только отвертка - провода подсоединяются к винтовым клеммам. Переднее кольцо обеспечивает герметичную посадку в панели. Совместима со всеми стандартными панелями толщиной до 8 мм. Кабель сечением до 2,5 мм2 допускается к подключению. Не требует дополнительных креплений - фиксируется за счёт зажимного кольца внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его безопасным для использования в условиях повышенной влажности, пыли, мытья водой. Работает при температуре от -25C до +55C. Материал корпуса - металл, устойчивый к механическим воздействиям. Электрическая изоляция выполнена в соответствии с международными стандартами для промышленного оборудования.

Преимущества

• LED-подсветка потребляет мало энергии и служит более 10 лет
• Металлический корпус выдерживает удары и вибрацию
• IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Синий цвет и хромированное кольцо обеспечивают хорошую видимость и эргономику
• Самовозвратный механизм предотвращает случайное залипание

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - подключение к 110 В или 220 В вызовет выход из строя светодиода
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл/выкл”); только импульсное управление
• Подключение только к цепям с током до 5 А - для больших нагрузок нужен промежуточный реле
• Запрещено погружать в жидкости - IP65 не гарантирует защиту при длительном погружении

Примеры использования

• Управление пуском станка на производственной линии
• Аварийная остановка на конвейере
• Сигнализация активного режима в щите управления
• Ручной запуск насоса в системе водоснабжения
• Кнопка сброса ошибки в системе HVAC

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - 22,5 мм требует идеальной подгонки, иначе будет люфт или трудности с установкой
• При подключении используйте кабель с жилами, зачищенными на 6–8 мм - слишком длинные оголённые участки повредят клемму
• Для многократного использования в вибрационных средах рекомендуется дополнительно закрепить провода хомутиками
• Если кнопка не светится - проверьте питание 24 В, а не целостность контакта: LED может выйти из строя раньше, чем механика
• Эта модель - часть серии SB4 от Systeme Electric; аналоги других брендов могут отличаться по габаритам и типу крепления
